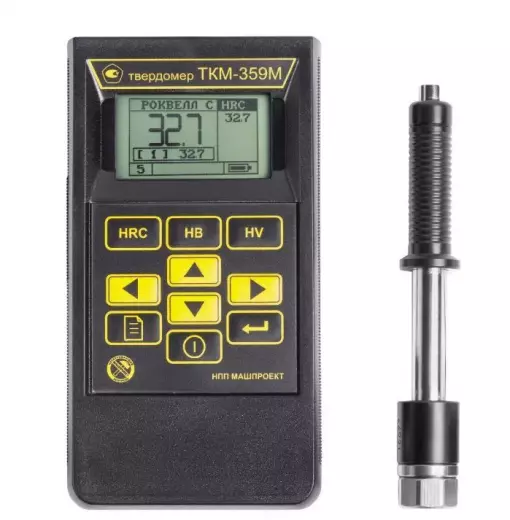

ТКМ-359М динамический твердомер

Назначение твердомера динамического ТКМ-359М:

Динамический твердомер ТКМ-359М предназначен для измерения твердости изделий из металлов и сплавов, в том числе контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях. Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Твердомер работает по методу Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

ТКМ-359М выполняет контроль твердости:

углеродистых и конструкционных сталей с использованием дополнительных калибровок,
поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и другое),
изделий сложной конфигурации (зубьев шестерен, труб, валов),
тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

ТКМ-359М прошел Государственную метрологическую аттестацию и внесен в Госреестры СИ Российской Федерации, Республик Беларусь и Казахстан. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Требования к контролируемому изделию:

Преимущества твердомера динамического ТКМ-359М:

Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
Возможность идентификации материалов в заготовительном производстве.
Малая чувствительность к кривизне изделия и шероховатости поверхности.
Контроль характера изменения твердости по поверхности изделия.
Контроль «объемной твердости».
Измерение твердости в труднодоступных местах.
Пространственное положение датчика не влияет на результат измерения.
Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины, твердостью индентора и позиционирующей насадкой.

Особенности конструкции твердомера динамического ТКМ-359М:

Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении;
Гибкая организация памяти для записи результатов измерений и последующего анализа;
Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости;
Программирование:
- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Режимы работы твердомера динамического ТКМ-359М:

Интеллектуальная система статистической обработки результатов измерений:

Параметры статистической обработки серии измерений:

Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
Автоматический отброс результатов, некорректно проведенных замеров;
Демонстрация всех результатов замеров в серии.

Обработка результатов в памяти прибора:

Вычисление среднего значения, среднеквадратичного отклонения;
Вычисление максимума и минимума в группе результатов замеров;
Вычисления относительно заданных значений твердости;
Выборки результатов относительно заданных значений твердости;
Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

Установка программного обеспечения:

Приоритетным способом установки программного обеспечения на твердомеры серии ТКМ является скачивание на сайте производителя.

В комплект поставки твердомера ТКМ-359М также входит Программное обеспечение на CD-диске.

Этапы работы с ПО:

Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан "БЛОК ДАННЫХ" или несколько БЛОКОВ (см. Руководство по эксплуатации);
В приложении «Hardness» нажать кнопку «Прочитать данные»;
Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ;
Проанализировать полученные данные.

!! Устранение возможных проблем.

Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.
Способы устранения проблемы:
Способ 1:
Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»).
В разделе «Порты (COM и LTP)» найдите устройство с именем « … USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике».
Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер».
В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету.
Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.
Способ 2:
Скачайте программное обеспечение по ссылке и заново установите программу, драйвер необходимый для работы ПО установится автоматически
