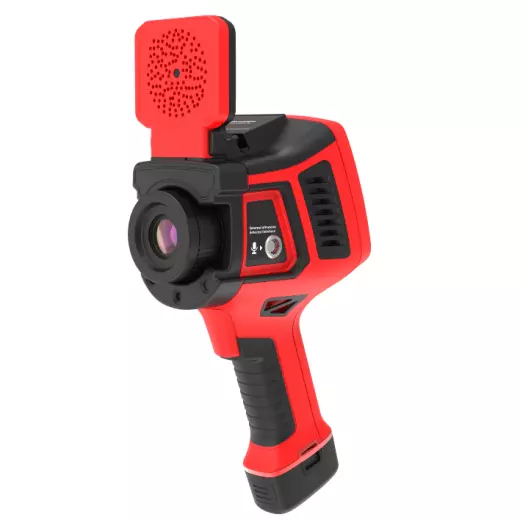

Seviral ATS-600 многофункциональный тепловизор для комплексной диагностики электрооборудования
Ссылка скопирована
По запросу
Срок поставки: под заказ
Бренд
SEVIRAL
SEVIRAL
Гарантия
24 мес.
24 мес.
Артикул
ATS600
ATS600
По описанию
Назначение многофункционального тепловизора для комплексной диагностики электрооборудования Seviral ATS-600:
Seviral ATS-600 — это универсальный диагностический комплекс «4-в-1» для профессионального контроля состояния электрооборудования в распределительных сетях, на подстанциях и промышленных объектах. Seviral ATS-600 объединяет в одном приборе инфракрасную съёмку, акустическую визуализацию и два метода обнаружения частичных разрядов (ЧР).
Особенности многофункционального тепловизора для комплексной диагностики электрооборудования Seviral ATS-600:
- 4 метода диагностики в одном корпусе: ИК-тепловизор + акустическая визуализация + TEV-датчик + AA-датчик — полная картина состояния оборудования за одно измерение;
максимальная эффективность при минимальных затратах: один прибор вместо четырёх — меньше веса, проще логистика, ниже затраты на обучение и обслуживание;
единая программная платформа: все данные с разных датчиков обрабатываются в одном ПО, формируются комплексные отчёты и создаётся единая база диагностической информации;
запатентованные алгоритмы обработки: технология многомерной динамической обработки данных обеспечивает точное сопоставление тепловых, акустических и разрядных аномалий.
Конструкция и возможности многофункционального тепловизора для комплексной диагностики электрооборудования Seviral ATS-600:
- Инфракрасный детектор. Тепловизионный контроль температуры силового оборудования — выявление перегрева контактов, шин, изоляторов и других элементов.
136-канальная цифровая кремниевая микрофонная решётка. Акустическая визуализация и локализация источников частичных разрядов в открытом оборудовании:
- силовые трансформаторы;
- воздушные линии электропередачи;
- изоляторы и разрядники.
Датчик TEV (Transient Earth Voltage). Обнаружение внутренних частичных разрядов в закрытом оборудовании:
- распределительные шкафы (КРУ, КСО);
- кабельные муфты и соединения;
- внутренние дефекты изоляции.
Датчик AA (Airborne Acoustic). Детектирование поверхностных и коронных разрядов:
- поверхностные разряды на изоляторах;
- коронные разряды на элементах ВЛ;
- плазменные разряды в оборудовании.
Области применения многофункционального тепловизора для комплексной диагностики электрооборудования Seviral ATS-600:
- комплексный мониторинг подстанций и РУ — тепловизионный контроль + диагностика ЧР в одном обходе;
плановое и внеочередное диагностирование — раннее обнаружение деградации изоляции и контактных соединений;
экспресс-оценка состояния оборудования — быстрая диагностика перед вводом в работу или после аварийных ситуаций;
обследование воздушных линий электропередачи — выявление коронных разрядов, дефектных изоляторов, перегрева соединений;
формирование цифрового досье оборудования — накопление данных для анализа трендов и прогнозирования отказов.
Seviral ATS-600 — это переход от фрагментарной диагностики к интеллектуальному мониторингу состояния электрооборудования. Один прибор, четыре метода, безграничные диагностические возможности.
Для энергетиков, которые ценят точность, эффективность и время.
| Параметр | Значение | |
| Seviral ATS-300 | Seviral ATS-600 | |
| ИК Разрешение | 384x288 | 640x512 |
| Тип детектора | неохлаждаемый микроболометр на оксиде ванадия (VOX) | |
| Тепловая чувствительность (NETD) | ≤ 40 мК при 30°C | |
| Пространственное Разрешение (IFOV)* | 1,30 мрад | 0,66 мрад |
| Спектральный диапазон | 8 - 14 мкм | |
| Угол поле зрения FOV* | 24° x 18° | |
| Дополнительные объективы | 48°, 12°, 6° | |
| Минимальное фокусное расстояние* | 0,15 м | |
| Режим фокусировки | ручная | |
| Акустические характеристики | ||
| Микрофоны | матрица из 136 цифровых кремниевых микрофонов | |
| Чувствительность микрофонов | -26 дБFS@1 кГц | |
| Полоса частот | 2 кГц ~ 100 кГц | |
| Дальность | 0,3 - 130 м (зависит от мощности источника сигнала) | |
| Отображение интенсивности звука | по наивысшей точке | |
| Режим акустического обнаружения | режим обнаружения утечек газа, режим обнаружения частичных разрядов | |
| Частота обновления изображения | 25 Гц | |
| Максимальный уровень звукового давления | 120 дБ | |
| Минимальный уровень звукового давления для визуализации | <20 дБ SPL, зависит от частоты | |
| График PRPD | поддерживается | |
| Частота акустической дискретизации | 200 кГц | |
| Погрешность локации | <0,05 м при 1 м - 40 кГц | |
| Отображение потерь от утечки газа | поддерживается | |
| Отображение объема утечки газа | поддерживается | |
| Отображение уровня утечки газа | поддерживается | |
| Обнаружение частичных разрядов | поддерживается | |
| Идентификация типа частичного разряда | точечный разряд, плавающий разряд, поверхностный разряд, разряд от частиц | |
| Параметры измерения температуры | ||
| Диапазон измерения температуры (стандартный) | -40°C ~ 150°C (низкий диапазон), 0°C ~ 410°C (средний диапазон) | |
| Диапазон измерения температуры (опциональный) | +300°C ~ +650°C / +300°C ~ +2000°C / другие диапазоны (высокотемпературный) | |
| Точность измерения температуры | ±2°C или ±2% от показаний (выбирается большее значение) | |
| Камера | ||
| Встроенная цифровая камера | 5 Мп, со светодиодной подсветкой | |
| Отображение изображения | ||
| Дисплей | 5-дюймовый, видимый на солнце, 800 x 480 пикселей | |
| Цветовые палитры | 10 вариантов (железо-красный, серый, инвертированный и другие) | |
| Тип сенсорного экрана | ёмкостный | |
| Передача данных | ||
| 4G (LTE) опционально | удаленная передача изображений в реальном времени на смартфон/ПК | |
| Измерение и анализ | ||
| Точек, линий, областей | одновременно до 10 точек, 10 зон, 5 линий (макс./мин./средн.) | |
| Полноэкранный режим: максимальная/минимальная температура | автоматическое определение | |
| Коррекция коэффициента излучения | автоматическая (по введенному значению) | |
| Поправка на атмосферные условия | автоматическая (по расстоянию, температуре и влажности воздуха) | |
| Сигнализация | ||
| Оповещение | звуковое/световое при достижении заданного порога температуры | |
| GPS | ||
| Спутниковое позиционирование (опционально) | при использовании на открытом воздухе на экране отображается широта и долгота устройства | |
| Хранение данных | ||
| Носитель | SD-карта 32 ГБ | |
| Формат ИК-изображений | .jpg / .png (радиометрический) | |
| Формат изображений видимого спектра | .jpg | |
| Формат ИК-видео | H.264 или видео с полными температурными данными (на SD-карту) | |
| Видеовыход | ||
| Видеовыход | HDMI | |
| Интерфейс видеовыхода | Micro HDMI | |
| Обнаружение частичного разряда | ||
| Метод обнаружения | датчик AA (Airborne Acoustic), датчик TEV (Transient Earth Voltage) | |
| Датчик AA | ||
| Диапазон частот обнаружения | 40±1kHz | |
| Динамический диапазон обнаружения | -8 ~ 68 дБ/мкВ | |
| Чувствительность датчика | -65 дБ (0 дБ = 1 вольт/мкбар среднеквадратичного уровня звукового давления) | |
| Ошибка линейности | ≤ 10% | |
| Датчик TEV | ||
| Диапазон частот обнаружения | 3 ~ 100MHz | |
| Динамический диапазон обнаружения | 0 ~ 60 дБ/мВ | |
| Ошибка линейности | ≤ 10% | |
| Питание | ||
| Тип аккумулятора | съемный литий-ионный | |
| Напряжение питания | двухместное зарядное устройство или автомобильное зарядное 12В | |
| Время работы (при 25°C) | >3 часа (обычное использование) | |
| Способ зарядки | двухместное зарядное устройство или автомобильное зарядное 12В | |
| Режим энергосбережения | режим сна | |
| Физические параметры | ||
| Масса | 1,23 кг (с аккумулятором) | |
| Габариты | 159,5 x 135,9 x 330,7 мм | |
| Условия эксплуатации | ||
| Рабочая температура | -20°C...+55°C | |
| Степень защиты (IP) | IP54 | |
| Влажность (работа/хранение) | < 95%, без конденсации | |
| Температура хранения | -40°C...+70°C | |
| * - со стандартным объективом 24° x 18° | ||
