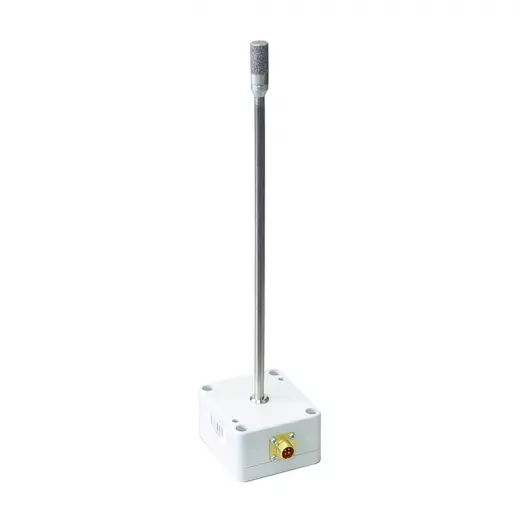

ИВТМ-7 Н-14-2В-300 Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 Н-14-2В-300 представляет собой прецизионный измерительный преобразователь для непрерывного контроля температуры и относительной влажности воздуха в промышленных и лабораторных условиях. Модель В-300 оснащена унифицированными токовыми выходами 4…20 мА и цифровым интерфейсом RS-485, что позволяет интегрировать её в автоматизированные системы сбора данных и диспетчерские щиты. Прибор рассчитан на эксплуатацию в широком диапазоне температур окружающего воздуха от -40 до +60 °С и влажности до 95 %, что подтверждает его пригодность для использования на открытых площадках, в холодильных камерах и производственных цехах без конденсации влаги. Благодаря высокой точности измерений и возможности дистанционной передачи сигнала на расстояние до 1200 метров, термогигрометр В-300 востребован в HVAC-системах, климатических камерах, метеорологических постах и технологических линиях пищевой и фармацевтической промышленности.

Диапазоны измерений и разрешающая способность

Термогигрометр В-300 охватывает практически все встречающиеся в практике метеорологии и промышленности диапазоны температуры и влажности без переключения поддиапазонов:

• Диапазон температуры: от -45 до +120 °С, что позволяет применять прибор в криогенных установках, морозильных складах и одновременно в зонах с высоким тепловыделением.
• Диапазон влажности: от 0 до 99 % (без конденсации), что делает В-300 универсальным для контроля как сверхсухих сред в производстве электроники, так и насыщенного влагой воздуха в теплицах или холодильниках.
• Атмосферное давление рабочих условий: от 840 до 1060 гПа, что соответствует нормальному атмосферному давлению на равнине и в условиях среднегорья.
• Отсутствие подогрева сенсора влажности обеспечивает минимальное вмешательство в измеряемую среду и исключает перегрев чувствительного элемента, что критично для работы во взрывопожароопасных зонах.

Такие широкие диапазоны позволяют использовать В-300 в одном приборе для задач, где обычно требуются отдельные датчики для отрицательных и положительных температур.

Погрешность и точность

Термогигрометр В-300 демонстрирует стабильные метрологические характеристики во всем рабочем интервале температур, что подтверждено заявленными пределами погрешностей:

• Погрешность влажности: основная абсолютная погрешность измерения относительной влажности составляет ±2 %, а дополнительная температурная погрешность — не более 0,2 %/°С в диапазоне рабочих температур, что гарантирует достоверность показаний даже при резких перепадах температуры.
• Погрешность температуры в отрицательной зоне: от -45 до -20 °С абсолютная погрешность не превышает ±0,5 °С.
• Погрешность в базовом диапазоне: от -20 до +60 °С погрешность составляет всего ±0,2 °С — это высокий класс точности для систем климат-контроля, требующих поддержания параметров с точностью до десятых долей градуса.
• Погрешность в зоне повышенных температур: от +60 до +150 °С (прибор измеряет до +120 °С) погрешность возвращается к ±0,5 °С, сохраняя приемлемую точность для промышленных печей и сушильных камер.
• Такое ступенчатое нормирование погрешности позволяет инженеру-метрологу точно рассчитать суммарную неопределенность измерения для конкретного технологического процесса.

Все значения погрешностей приведены в реальных физических единицах, без поправочных коэффициентов, что упрощает поверку прибора в аккредитованной лаборатории.

Выходные интерфейсы и телеметрия

Модель В-300 спроектирована для работы в составе АСУ ТП, обеспечивая как аналоговую передачу данных на удаленные пульты, так и цифровой обмен с компьютерами и контроллерами:

• Унифицированный токовый выход: поддерживает диапазоны 4…20 мА, 0…20 мА и 0…5 мА, что позволяет подключать прибор к большинству стандартных входных модулей ПЛК и щитовых вторичных приборов без дополнительных преобразователей.
• Сопротивление нагрузки: не более 100 Ом — это гарантирует стабильность токовой петли даже при длинных линиях связи и наличии индустриальных помех.
• Интерфейс RS-485: обеспечивает цифровой обмен данными с поддержкой многоточечных сетей, где к одному контроллеру можно подключить до 32 датчиков В-300 (и более с использованием повторителей).
• Максимальная длина линии RS-485: до 1200 метров, что позволяет размещать чувствительный элемент непосредственно в технологической зоне, а регистрирующее оборудование — в чистом операторском помещении.
• Наличие двух независимых видов выходов одновременно — аналогового и цифрового — обеспечивает резервирование каналов передачи и упрощает ввод прибора в эксплуатацию без замены существующей измерительной инфраструктуры.

Конструкция и условия эксплуатации

Термогигрометр В-300 выполнен в ударопрочном пластиковом корпусе с габаритами 360×75×60 мм и массой не более 0,4 кг, что делает его удобным для монтажа на DIN-рейку, стену или технологическое оборудование:

• Степень защиты IP54 — корпус защищен от ограниченного попадания пыли и водяных брызг, что позволяет устанавливать прибор в цехах с высокой влажностью и запыленностью (без прямого гидроудара).
• Широкий диапазон рабочих температур: от -40 до +60 °С, а влажность воздуха в зоне эксплуатации допускается от 2 до 95 % (без конденсации) — это соответствует условиям неотапливаемых складов, ангаров и наружных метеопостов.
• Универсальное питание: постоянным током напряжением 4…30 В, что позволяет запитать прибор от большинства промышленных блоков питания и аккумуляторных систем, а потребляемая мощность не превышает 1,5 Вт.
• Средний срок службы: не менее 5 лет, что совпадает с гарантийным сроком, однако конструкция рассчитана на длительную непрерывную работу при минимальном техническом обслуживании.
• Материал корпуса — пластмасса, устойчивая к воздействию температурных перепадов и химически агрессивных сред, характерных для пищевой и химической отраслей.

Совокупность данных технических решений позволяет использовать В-300 в строительной метрологии при контроле микроклимата в жилых и общественных зданиях, а также в лабораторных исследованиях, где требуется высокая достоверность измерений без искажения параметров среды.

Покупка АО «Эксис» ИВТМ-7 Н-14-2В-300 Термогигрометр в BESTKIP

Купить АО «Эксис» ИВТМ-7 Н-14-2В-300 Термогигрометр можете в BESTKIP — менеджер уточнит комплектацию, датчики и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — уточним задачу измерения и подходящую конфигурацию В-300.
