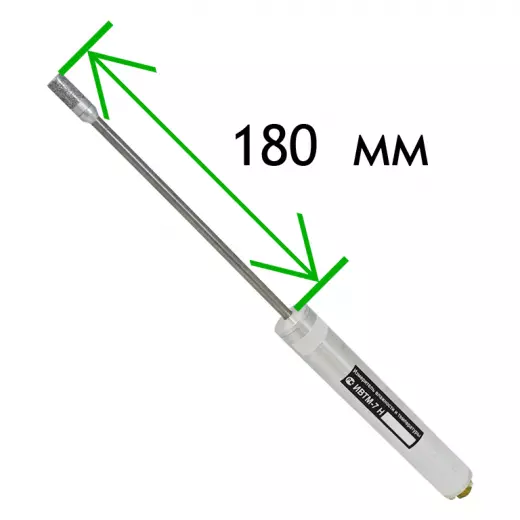

ИВТМ-7 Н-04-2В (180 мм) Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 Н-04-2В (180 мм) представляет собой промышленный измерительный преобразователь с унифицированным токовым выходом 4…20 мА и интерфейсом RS-485, предназначенный для непрерывного контроля температуры и влажности в системах автоматизации. Прибор обеспечивает измерение относительной влажности в диапазоне 0…99 % с основной абсолютной погрешностью ±2 % и температуры от -45 до +120 °С с погрешностью от ±0,2 °С в рабочем диапазоне. Металлический корпус диаметром 24 мм и длиной 350 мм, питание постоянным током 4…30 В и широкий диапазон рабочих температур от -40 до +60 °С делают модель 180 пригодной для использования в системах вентиляции, кондиционирования, на складах, в пищевом производстве и в составе метрологических установок. При необходимости прибор поверяется в аккредитованной лаборатории в соответствии с областью применения.

Точность измерений влажности

Преобразователь ИВТМ-7 Н-04-2В (180 мм) обеспечивает высокую достоверность результатов измерения влажности в широком диапазоне рабочих сред. Основная абсолютная погрешность измерения относительной влажности составляет ±2 %, что соответствует требованиям большинства технологических процессов, предъявляющих строгие нормы к микроклимату.

• Диапазон относительной влажности: 0…99 % — перекрывает полный спектр от сухих до насыщенных воздушных сред без ограничений по верхнему пределу.
• Основная погрешность влажности: ±2 % — обеспечивает стабильные показания в нормальных условиях эксплуатации.
• Дополнительная погрешность от температуры: не более 0,2 %/°С — температурная стабильность сенсора минимизирует влияние изменения окружающей среды на результат.
• Отсутствие подогрева сенсора: конструкция без подогрева исключает дополнительное энергопотребление и искажение показаний за счет нагрева датчика.

Благодаря этим характеристикам модель 180 может применяться в системах климат-контроля, где требуется точное поддержание влажности на заданном уровне, а также в процессах сушки и хранения материалов, чувствительных к перепадам влажности.

Широкий температурный охват

Температурный диапазон измерения преобразователя 180 простирается от -45 до +120 °С, что делает его универсальным инструментом для контроля как низкотемпературных, так и высокотемпературных сред. Градиент точности дифференцирован по трем поддиапазонам для максимальной достоверности в каждой рабочей точке.

• Диапазон измерений: от -45 до +120 °С — позволяет использовать прибор в холодильных камерах, сушильных шкафах и технологических трубопроводах.
• Погрешность от -45 до -20 °С: ±0,5 °С — гарантирует надежные показания в условиях низких температур без существенного дрейфа.
• Погрешность от -20 до +60 °С: ±0,2 °С — максимальная точность в самом востребованном диапазоне для HVAC и лабораторных применений.
• Погрешность от +60 до +150 °С: ±0,5 °С — сохраняет приемлемую точность при работе с горячими средами и оборудованием.

Такая градация погрешности позволяет инженерам-метрологам и технологам корректно оценивать достоверность измерений в зависимости от фактической температуры процесса, что критически важно для энергоаудита и теплотехнического контроля.

Интерфейсы и выходные сигналы

Модель 180 оснащена унифицированным токовым выходом и цифровым интерфейсом для интеграции в системы диспетчеризации и автоматизированные комплексы сбора данных. Гибкость выходных сигналов позволяет адаптировать прибор под различные типы контроллеров и измерительных устройств.

• Токовый выход 4…20 мА: стандартный промышленный сигнал для передачи данных на удаленные пульты и в контроллеры систем автоматики.
• Дополнительные режимы токового выхода: 0…20 мА и 0…5 мА — расширяют совместимость с широким парком измерительного оборудования.
• Сопротивление нагрузки: не более 100 Ом — обеспечивает стабильность сигнала при подключении к приемникам с низким входным сопротивлением.
• Цифровой интерфейс RS-485: позволяет подключать прибор к компьютерным сетям и системам сбора данных для мониторинга и архивации показаний.
• Максимальная длина линии RS-485: 1200 м — дает возможность размещать прибор на значительном удалении от управляющего оборудования.

Наличие одновременно аналогового и цифрового выходов делает преобразователь 180 удобным решением для модернизации существующих систем автоматизации, а также для построения новых распределенных сетей контроля микроклимата.

Конструкция и условия эксплуатации

Металлический корпус термогигрометра 180 диаметром 24 мм и длиной 350 мм рассчитан на работу в жестких промышленных условиях. Прибор сохраняет работоспособность в широком диапазоне температур, влажности и атмосферного давления без дополнительной защиты, что подтверждается заявленными техническими параметрами.

• Габаритные размеры: не более Ø24х350 мм — компактный зондовый исполнение для встраивания в воздуховоды, камеры и технологические емкости.
• Масса: не более 0,4 кг — легкая конструкция упрощает монтаж и обслуживание.
• Питание постоянным током: 4…30 В — широкий диапазон напряжений совместим с большинством промышленных блоков питания.
• Потребляемая мощность: не более 1,5 Вт — низкое энергопотребление позволяет использовать прибор в системах с ограниченными энергоресурсами.
• Рабочие условия — температура: от -40 до +60 °С — прибор сохраняет заданные метрологические характеристики в экстремальных климатических условиях.
• Рабочие условия — влажность: от 2 до 95 % (без конденсации) — устойчивость к повышенной влажности окружающей среды.
• Рабочие условия — атмосферное давление: от 840 до 1060 гПа — пригодность для работы на различных высотах над уровнем моря, включая горные районы.
• Средний срок службы: не менее 5 лет — долговечность обеспечивается металлическим корпусом и применением надежной элементной базы.
• Гарантийный срок: 5 лет — соответствует сроку службы и подтверждает заводскую уверенность в качестве изделия.

Благодаря металлическому корпусу и широкому диапазону допустимых внешних воздействий, преобразователь 180 может устанавливаться в неотапливаемых помещениях, на открытых площадках и в производственных цехах с агрессивной средой без конденсации влаги. Отсутствие подогрева сенсора и наличие токового выхода с низким сопротивлением нагрузки делают его надежным элементом систем диспетчерского контроля и управления инженерным оборудованием.
