ИВТМ-7 Н-02-2В (170 мм) Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 Н-02-2В (170 мм) — это промышленный измерительный преобразователь с расширенным влажностным диапазоном до 99 % и увеличенным температурным верхним пределом до +120 °С. Модель 170 оснащена выносным чувствительным элементом длиной 170 мм, что позволяет размещать сенсор непосредственно в контролируемой среде, а электронный блок — вне зоны агрессивного воздействия. Прибор предназначен для непрерывного мониторинга микроклимата в технологических процессах, системах кондиционирования и вентиляции, сушильных камерах, климатических испытательных боксах и складских помещениях с особым температурно-влажностным режимом. Н-02-2В поддерживает унифицированный токовый выход 4…20 мА и цифровой интерфейс RS-485, что обеспечивает гибкость интеграции в любые системы сбора данных: от простых щитовых индикаторов до многоуровневых АСУ ТП.

Границы измерений

Измерительный канал влажности Н-02-2В перекрывает практически весь диапазон атмосферной влажности, а термометрическая часть позволяет вести контроль не только обычных сред, но и объектов с повышенным тепловыделением.

• Относительная влажность: 0…99 % — прибор способен работать как в условиях осушенного воздуха (технологические азотные среды), так и в средах с предельным влагонасыщением без выпадения конденсата.
• Температурный диапазон: от -45 до +120 °С — расширенный верхний предел позволяет использовать 170 для контроля температуры в промышленных сушильных шкафах, камерах теплового старения и закалочных ваннах, где стандартные датчики с пределом +60 °С неприменимы.
• Дискретность представления: разрешающая способность соответствует метрологическому классу прибора и обеспечивается высокостабильным 24-битным АЦП.
• Адаптация под среду: длина зонда 170 мм даёт возможность погружать сенсор в газоходы, технологические проёмы и вентиляционные каналы диаметром от 200 мм без потери точности из-за температурного влияния корпуса.

Классы точности

ИВТМ-7 Н-02-2В построен по дифференциальной схеме с активной термокомпенсацией, что минимизирует влияние колебаний температуры среды на результат измерения влажности. Погрешности нормированы для трёх температурных зон, что обеспечивает предсказуемость поведения прибора во всех штатных режимах.

• Основная погрешность влажности: ±2 % — гарантирует корректность измерения с точностью, достаточной для большинства технологических и климатических задач (хранение продуктов, контроль условий эксплуатации электроники).
• Температурная стабильность: дополнительная погрешность влажности от температуры не превышает 0,2 %/°С — сенсор слабо чувствителен к внешнему тепловому фону, что снижает затраты на термостатирование.
• Погрешность измерения температуры: в зоне -20…+60 °С составляет ±0,2 °С, от -45 до -20 °С — ±0,5 °С, от +60 до +150 °С — ±0,5 °С. Для диапазона +60…+120 °С (фактическое использование) погрешность укладывается в ±0,5 °С.
• Воспроизводимость: кратковременная нестабильность показаний не превышает половины погрешности, что подтверждает пригодность Н-02-2В для поверочных операций в аккредитованных лабораториях.

Электрическая совместимость

Выходные интерфейсы 170 спроектированы для работы с различными системами управления: от аналоговых регуляторов до цифровых контроллерных сетей. Широкий диапазон питания позволяет запитать прибор от любого доступного источника постоянного тока.

• Аналоговый выход: 4…20 мА — стандартный токовый сигнал, к которому подключаются щитовые приборы, измерительные карты ПЛК и панельные регистраторы.
• Альтернативные шкалы тока: 0…20 мА и 0…5 мА — режимы для работы с аппаратурой, использующей нулевое начало шкалы (например, для отображения отрицательных значений температуры).
• Цифровой интерфейс RS-485: позволяет подключать до 32 приборов к одной линии, длина связи — до 1200 метров, что достаточно для организации системы сбора данных на всей территории промышленной площадки.
• Нагрузочная способность: сопротивление нагрузки токовых выходов — не более 100 Ом, что ограничивает длину линии в аналоговом режиме и требует учёта при подключении к низкоомным входам.
• Энергоснабжение: питание 4…30 В при потребляемой мощности не более 1,5 Вт — датчик совместим с резервными источниками питания 6, 12 и 24 В, что упрощает монтаж в существующие системы без замены блока питания.

Конструктивные особенности

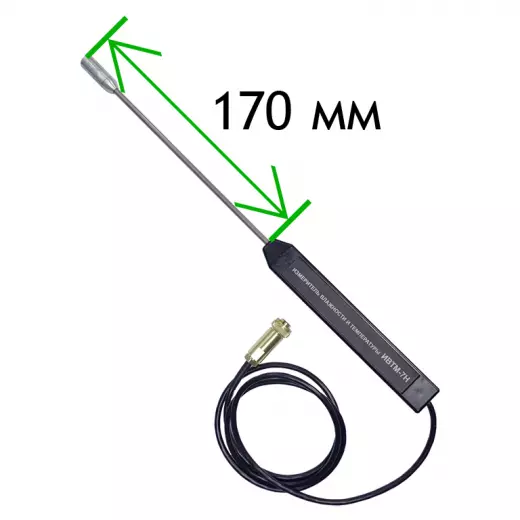

Модуль Н-02-2В (170 мм) имеет вытянутый корпус с чувствительным элементом на конце длинной штанги, что позволяет вынести сенсор в поток измеряемой среды, а преобразовательную часть установить в монтажной коробке. Корпус выполнен из пластмассы, устойчивой к перепадам температур и воздействию слабых агрессивных сред.

• Габаритные размеры: не более 320х22х15 мм — компактный профиль позволяет устанавливать датчик в узкие монтажные щели, между элементами технологической оснастки и в ограниченных пространствах приборных отсеков.
• Масса: не более 0,4 кг — лёгкая конструкция не создаёт нагрузок на крепёжные элементы и может монтироваться на пластиковых панелях или магнитных основаниях (при наличии).
• Рабочие температуры воздуха: от -40 до +60 °С — электронный блок способен работать в неотапливаемых помещениях и под открытым небом в условиях умеренного климата.
• Влажность окружающей среды: от 2 до 95 % (без конденсации) — допустимо использование в помещениях с нерегулируемой влажностью: складах, ангарах, производственных цехах.
• Срок службы: не менее 5 лет, что подтверждено испытаниями на циклические нагрузки и ресурсными тестами компонентов.
