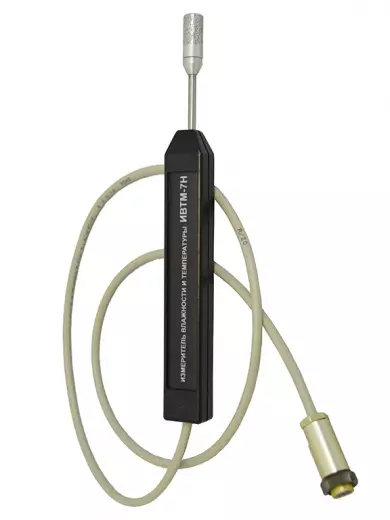

ИВТМ-7 Н-01-3В Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 Н-01-3В — это прецизионный измерительный преобразователь для промышленных систем климат-контроля и технологического мониторинга, сочетающий в одном корпусе высокоточный сенсор влажности и температуры. Н-01-3 обеспечивает измерение относительной влажности в диапазоне от 0 до 60 % с основной абсолютной погрешностью всего ±1 %, что подтверждает его принадлежность к классу лабораторно-поверочных средств измерения. Для температуры прибор перекрывает широкий диапазон от -45 до +60 °С, при этом в рабочей области от -20 до +60 °С погрешность не превышает ±0,2 °С, а в зоне отрицательных температур до -45 °С — ±0,5 °С. Благодаря наличию унифицированного токового выхода 4…20 мА и интерфейса RS-485, Н-01-3 легко интегрируется в системы диспетчеризации, АСУ ТП, автоматизированные системы учёта энергоресурсов и HVAC-оборудование. Прибор предназначен для длительного непрерывного контроля параметров воздуха в критически важных точках: складские помещения с фармацевтической продукцией, серверные стойки, чистые комнаты электронной промышленности, зернохранилища, музейные хранилища и производственные холодильные камеры.

Диапазоны и метрология

Измерительный модуль ИВТМ-7 Н-01-3В демонстрирует технические характеристики, соответствующие эталонным средствам измерения второго разряда. Прибор построен по компенсационной схеме с термостатированием чувствительного элемента, что гарантирует стабильность показаний в широком спектре внешних воздействий.

• Диапазон влажности: 0…60 % — перекрывает весь спектр сред с пониженным влагосодержанием, от сухих азотных сред до атмосферы цехов с невысокой испаряемостью.
• Погрешность влажности: основная абсолютная погрешность ±1 % — один из лучших показателей среди промышленных гигрометров без термостатирования сенсора.
• Температурный охват: от -45 до +60 °С — позволяет использовать Н-01-3 в криогенных складах, морозильных камерах и в жарких производственных помещениях.
• Точность температуры: в диапазоне -20…+60 °С погрешность ±0,2 °С, от -45 до -20 °С — ±0,5 °С. Для технических измерений в диапазоне +60…+150 °С характеристики не нормируются, что ограничивает область применения температурами не выше +60 °С.

Выходные интерфейсы

Преобразователь Н-01-3 оснащён гибкой системой аналогового и цифрового вывода измерительной информации, что делает его универсальным для подключения к любым контроллерам и регистраторам данных.

• Токовый выход 4…20 мА: унифицированный сигнал, совместимый с большинством промышленных программируемых логических контроллеров (ПЛК), щитовых индикаторов и измерительных карт АСУ.
• Переключаемые диапазоны тока: дополнительно поддерживаются режимы 0…20 мА и 0…5 мА для работы со специфическими измерительными системами с нулевым смещением.
• Цифровой интерфейс RS-485: позволяет организовать многоточечную сеть сбора данных с длиной линии до 1200 метров, что достаточно для построения системы мониторинга на крупном промышленном объекте.
• Ограничение нагрузки: сопротивление нагрузки для токовых выходов не должно превышать 100 Ом, что следует учитывать при проектировании измерительного тракта для обеспечения заявленной точности.

Условия эксплуатации

ИВТМ-7 Н-01-3В спроектирован с запасом прочности для работы в неблагоприятных условиях: он сохраняет метрологические характеристики при экстремальных температурах окружающей среды и высоком уровне конденсационной влажности, при отсутствии прямого обледенения сенсора.

• Рабочая температура среды: от -40 до +60 °С — корпус и электроника рассчитаны на круглогодичную эксплуатацию в неотапливаемых ангарах и на открытых площадках под навесом.
• Влажность окружающей среды: от 2 до 95 % (без конденсации) — датчик выдерживает практически полный спектр атмосферной влажности, кроме прямого выпадения капельной влаги на чувствительный элемент.
• Атмосферное давление: от 840 до 1060 гПа — подходит для установки в любой климатической зоне, включая высокогорные районы и прибрежные зоны с изменчивым барометрическим фоном.
• Термокомпенсация: предел дополнительной погрешности от изменения температуры воздуха составляет не более 0,2 %/°С, что существенно снижает влияние внешнего теплового фона на результат измерения влажности.
• Отсутствие подогрева: сенсор не имеет встроенного подогрева, что исключает термодеструкцию образца в биологических и химических средах, но требует защиты от длительного пребывания в среде с выпадением конденсата.

Конструкция и питание

Компактный форм-фактор и широкий диапазон питающих напряжений позволяют размещать Н-01-3 в труднодоступных местах, монтировать в существующие приборные отсеки и использовать в мобильных измерительных стендах.

• Габариты и масса: размеры не более 200х22х15 мм при массе не более 0,4 кг — прибор вписывается в ограниченные пространства технологических проёмов и вентиляционных каналов.
• Питание: постоянный ток напряжением от 4 до 30 В — позволяет запитывать преобразователь от любых промышленных источников, включая батарейные системы и резервные блоки питания 24 В.
• Энергопотребление: не более 1,5 Вт — низкий расход электроэнергии, критичный для удалённых объектов с автономным электроснабжением на солнечных панелях или аккумуляторных батареях.
• Материал корпуса: пластмасса — обеспечивает гальваническую изоляцию и устойчивость к коррозии в средах с повышенной кислотностью или щёлочностью воздуха.
• Долговечность: средний срок службы не менее 5 лет, гарантия от производителя составляет 5 лет, что подтверждает использование компонентов с высокой наработкой на отказ и стабильностью сенсора во времени.
