ИВТМ-7 /4-Т-4Р-2А (Ethernet, 3) Термогигрометр

Термогигрометр АО «Эксис» ИВТМ‑7 /4-Т-4Р-2А (Ethernet, 3) — стационарный измерительный комплекс, состоящий из блока обработки сигналов и выносного первичного преобразователя ИПВТ‑03, предназначенный для прецизионного контроля температуры и влажности в удалённых точках технологических помещений. Модель Р-2 поддерживает одновременное подключение до четырёх внешних датчиков, что позволяет организовать многоканальный мониторинг микроклимата в различных зонах одного объекта без приобретения дополнительных измерительных блоков. Прибор Р-2 обеспечивает измерение относительной влажности в диапазоне 0…99 % с основной погрешностью ±2,0 % (±1,0 % в интервале 0…60 % для преобразователя 3В) и дополнительной температурной погрешностью не более 0,2 %/°С, а также отображение параметров в единицах °С по точке росы, ppm и г/м³. Устройство оснащено цветным TFT-дисплеем с сенсорным управлением и интерфейсами RS-232, USB и Ethernet, что делает Р-2 оптимальным решением для задач климат-контроля на объектах пищевой промышленности, в фармацевтических чистых помещениях, на складских комплексах и в системах HVAC.

Многоканальность и удалённый датчик

• Количество подключаемых преобразователей: 4 — Р-2 позволяет одновременно опрашивать до четырёх первичных преобразователей ИПВТ‑03, установленных в разных технологических зонах, что исключает необходимость покупки отдельных измерителей для каждой точки контроля.
• Длина кабеля до 1000 м: каждый из четырёх датчиков может быть удалён от измерительного блока на расстояние до одного километра, что даёт возможность размещать чувствительные элементы непосредственно в зонах контроля — внутри холодильных камер, в приточных вентиляционных каналах или в труднодоступных лабораторных боксах.
• Тип первичного преобразователя: ИПВТ‑03 — для каждого из четырёх каналов может быть выбран соответствующий исполнению датчик с собственным диапазоном температур и абсолютной погрешностью согласно таблице совместимости преобразователей.
• Универсальность монтажа: выносная конструкция Р-2 позволяет разместить измерительный блок вне агрессивной среды, а зонд — непосредственно в рабочем пространстве с высокой влажностью или экстремальными температурами.

Метрологические характеристики влажности

• Диапазон относительной влажности: 0…99 % — перекрывает полный рабочий интервал от сухого воздуха до состояния, близкого к насыщению, актуальный для камер хранения, теплиц и сушильных установок.
• Основная погрешность влажности: ±2,0 % для исполнения 2В и ±1,0 % для исполнения 3В в диапазоне 0…60 % — погрешность подтверждена для каждого канала измерения при работе с соответствующими преобразователями.
• Дополнительная температурная погрешность: не более 0,2 %/°С — при изменении температуры воздуха в пределах от -20 до +50 °С вносимая добавка не превышает 0,2 % на градус Цельсия, что особенно важно при мониторинге в неотапливаемых помещениях.
• Дискретность токового выхода: 19,5 мкА — обеспечивает высокое разрешение аналогового сигнала при передаче данных по каждому из измерительных каналов на внешние системы регистрации.

Интерфейсы и визуализация

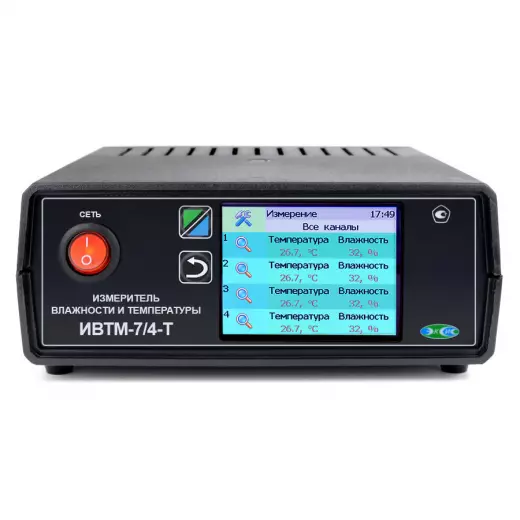

• TFT-дисплей: 240×320 пикселей, 65 535 цветов — на цветном экране одновременно отображаются показания со всех четырёх датчиков, что позволяет оператору оценивать распределение параметров в разных точках без переключения режимов.
• Резистивная сенсорная панель: управление конфигурацией Р-2 осуществляется через встроенный сенсорный экран — настройка порогов срабатывания реле, выбор единиц измерения (°С по т.р., ppm, г/м³) и калибровка токовых выходов выполняются непосредственно с лицевой панели.

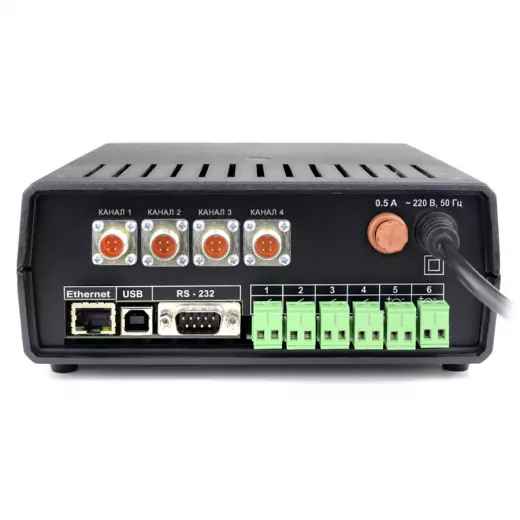

• Ethernet, RS-232 и USB: встроенные цифровые интерфейсы обеспечивают передачу данных с четырёх каналов на компьютер или в АСУ ТП; поддержка Ethernet позволяет интегрировать Р-2 в локальные сети и системы удалённого мониторинга.
• Токовые выходы 4…20 мА: программируемые аналоговые выходы с диапазонами 0…5, 0…20 или 4…20 мА и нагрузочной способностью до 300 Ом — стандартный интерфейс для передачи сигналов от каждого датчика на промышленные контроллеры или панельные регистраторы.

Эксплуатационные параметры

• Рабочие условия блока: температура -20…+50 °С, относительная влажность 2…95 % без конденсации, атмосферное давление 84…106 кПа — Р-2 сохраняет метрологические характеристики в широком диапазоне климатических факторов, характерных для производственных цехов и наружных установок.
• Питание: 220±22 В, 50±1 Гц — стабильное сетевое питание обеспечивает круглосуточную работу всех четырёх измерительных каналов без необходимости обслуживания аккумуляторов.
• Потребляемая мощность: не более 15 Вт — экономичное энергопотребление при работе цветного дисплея и цифровых интерфейсов позволяет использовать Р-2 в составе энергоэффективных систем мониторинга.
• Габариты и масса: 178×220×75 мм, не более 1 кг — компактный корпус настенного исполнения с креплением для DIN-рейки, занимает минимум места в распределительных шкафах.
• Нагрузочная способность реле: 7 А при 220 В — каждый из релейных выходов может коммутировать мощные исполнительные устройства (осушители, увлажнители, вентиляторы) напрямую, без внешних промежуточных реле.
• Срок службы: 5 лет — установленный заводом-изготовителем ресурс работы Р-2 в условиях промышленной эксплуатации, гарантия производителя составляет 5 лет.
