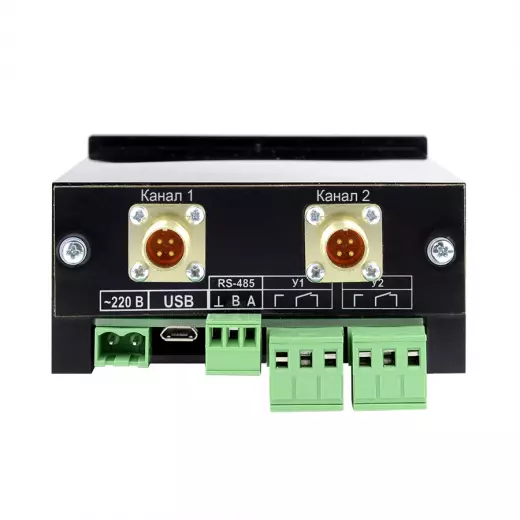

ИВТМ-7 /2-Щ-2Р (USB) Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 /2-Щ-2Р (USB) представляет собой стационарный измерительный блок с релейным выходом для автоматического управления системами вентиляции, осушения и увлажнения. Щ-2 оснащен светодиодным индикатором для отображения текущих значений и интерфейсами USB и RS-485 для подключения к системам диспетчеризации. Прибор работает с первичными преобразователями ИПВТ-03, обеспечивая измерение влажности в диапазоне 0…99 % и температуры согласно таблице совместимости. Щ-2 востребован в HVAC-системах, на складах, в тепличных хозяйствах и пищевых производствах, где требуется не только контроль параметров, но и оперативное воздействие на климатическое оборудование.

Диапазоны и представление данных

Термогигрометр Щ-2 измеряет относительную влажность в диапазоне от 0 до 99 %, что полностью перекрывает все возможные режимы эксплуатации от сухих складских помещений до высоковлажных камер хранения. Индикация результатов доступна в трех форматах: относительная влажность (% отн. влажн.), температура по смоченному термометру (Твт.т.) и абсолютная влажность в граммах на кубический метр (г/м³), что упрощает интерпретацию данных для различных инженерных расчетов. Температурный диапазон определяется типом подключенного первичного преобразователя, информация о конкретных значениях содержится в таблице преобразователей, поставляемой с прибором. Встроенная память накапливает до 8000 точек автоматической статистики, позволяя отслеживать динамику изменения параметров без участия оператора.

• Диапазон влажности: 0…99 % — полный охват от сухого до насыщенного воздуха.
• Единицы представления: % отн. влажн., Твт.т., г/м³ — три варианта отображения для любых задач.
• Объем статистики: 8000 точек автоматической статистики — достаточный архив для длительного мониторинга.
• Температура: по таблице преобразователей — гибкость выбора термометра под конкретный процесс.

Погрешность и стабильность

Основная погрешность измерения относительной влажности для Щ-2 при работе с преобразователем ИПВТ-03-...-2В составляет ±2,0 %, а для версии ИПВТ-03-...-3В — ±1,0 % в диапазоне 0…60 %. Высокая точность делает термогигрометр Щ-2 пригодным для использования в лабораторных условиях, где требуется строгое соблюдение влажностных режимов при хранении реактивов или образцов. Дополнительная погрешность от изменения температуры окружающего воздуха не превышает 0,2 %/°С, что обеспечивает стабильность показаний даже при перепадах температур в неотапливаемых помещениях. Блок измерения сохраняет работоспособность при температуре от –40 до +50 °С и относительной влажности воздуха 2…95 % без конденсации влаги, что допускает эксплуатацию в составе наружных щитов и технологических шкафов.

• Основная погрешность влажности: ±2,0 % / ±1,0 % в диапазоне 0…60 % — зависит от исполнения преобразователя.
• Дополнительная температурная погрешность: не более 0,2 %/°С — малая чувствительность к внешним условиям.
• Рабочая температура блока: –40…+50 °С — всесезонная эксплуатация.
• Рабочая влажность блока: 2…95 % (без конденсации) — устойчивость к высокой влажности.

Релейный выход и токовые сигналы

Ключевая особенность модели Щ-2 — наличие релейного выхода с нагрузочной способностью 7 А при 220 В, что позволяет напрямую коммутировать исполнительные устройства: нагреватели, осушители, вентиляторы, системы аварийной сигнализации и электромагнитные клапаны. Встроенное реле работает автоматически по заданным порогам срабатывания, обеспечивая поддержание микроклимата без участия внешнего контроллера. Параллельно прибор формирует аналоговый токовый сигнал в одном из трех диапазонов: 0…5 мА, 0…20 мА или 4…20 мА с дискретностью 19,5 мкА. Такое сочетание дискретного и аналогового выходов делает Щ-2 полноценным автономным регулятором, способным как управлять нагрузкой, так и передавать данные в систему автоматизации.

• Нагрузочная способность реле: 7 А при 220 В — коммутация мощных потребителей до 1,5 кВт.
• Токовые выходы: 0…5, 0…20, 4…20 мА — выбор стандартного сигнала для любых контроллеров.
• Дискретность токового сигнала: 19,5 мкА — высокое разрешение аналоговой передачи.
• Сопротивление нагрузки: 300, 1000, 300 Ом — совместимость с различной входной цепью.

Питание и монтажные габариты

Щ-2 питается от сети переменного тока 220±22 В частотой 50±1 Гц либо от источника постоянного напряжения в диапазоне 6…24 В, что позволяет запитать прибор от стандартной промышленной сети или от бортовой системы постоянного тока. Потребляемая мощность не превышает 6 Вт — при таком низком энергопотреблении блок может работать длительное время даже при питании от аккумуляторной батареи в резервном режиме. Длина кабеля между измерительным блоком и первичным преобразователем может достигать 1000 метров, что позволяет устанавливать чувствительный элемент непосредственно в зоне контроля, а блок индикации и управления — в удобном месте. Компактные размеры блока 100×50×115 мм и масса не более 0,5 кг упрощают монтаж в распределительных шкафах, на DIN-рейках или непосредственно на стене.

• Питание: 220±22 В, 50±1 Гц или 6…24 В постоянного тока — универсальность подключения.
• Потребляемая мощность: не более 6 Вт — энергоэффективность и экономия на электроэнергии.
• Длина кабеля к преобразователю: до 1000 м — гибкость компоновки системы.
• Габариты и масса: 100×50×115 мм, 0,5 кг — компактность для щитового и настенного крепления.

Покупка АО «Эксис» ИВТМ-7 /2-Щ-2Р (USB) Термогигрометр в BESTKIP

Купить АО «Эксис» ИВТМ-7 /2-Щ-2Р (USB) Термогигрометр можете в BESTKIP — менеджер уточнит комплектацию, датчики и сроки поставки по России.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — уточним задачу измерения и подходящую конфигурацию Щ-2.
