ИВТМ-7 /2-Щ-1Р-1А-USB Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 /2-Щ-1Р-1А-USB является стационарным измерительно-управляющим прибором, объединяющим функции регистратора параметров воздуха, релейного регулятора и аналогового преобразователя. Р-1 оснащен светодиодным индикатором для локального отображения данных и поддерживает подключение первичных преобразователей ИПВТ-03 по кабелю длиной до 1000 метров. Прибор измеряет относительную влажность в диапазоне 0…99 % и температуру в соответствии с таблицей совместимости преобразователей, накапливая до 8000 точек статистики. Р-1 применяется в системах промышленной вентиляции, на объектах сельского хозяйства, в складских помещениях с регулируемым климатом и на производствах, требующих документирования параметров микроклимата.

Измерительные возможности и погрешность

Р-1 обеспечивает измерение относительной влажности в полном диапазоне от 0 до 99 %, что позволяет контролировать воздушную среду от полностью осушенных помещений до камер с высокой влажностью. В зависимости от исполнения подключенного первичного преобразователя ИПВТ-03-...-2В или ИПВТ-03-...-3В основная погрешность влажности составляет ±2,0 % или ±1,0 % в диапазоне 0…60 % соответственно. Дополнительная погрешность от изменения температуры окружающего воздуха не превышает 0,2 %/°С, что гарантирует стабильность измерений во всем диапазоне рабочих температур блока от –40 до +50 °С. Температурные характеристики и абсолютная погрешность измерения температуры определяются установленным типом преобразователя и указываются в прилагаемой таблице.

• Диапазон влажности: 0…99 % — полный охват измерительной шкалы.
• Погрешность влажности: ±2,0 % / ±1,0 % в диапазоне 0…60 % — в зависимости от преобразователя.
• Температурная стабильность: не более 0,2 %/°С — минимальное влияние внешних условий.
• Рабочие условия блока: –40…+50 °С, 2…95 % влажности (без конденсации) — всепогодная эксплуатация.
• Атмосферное давление: 84…106 кПа — работа на различных высотах.

Интерфейсы и коммуникация

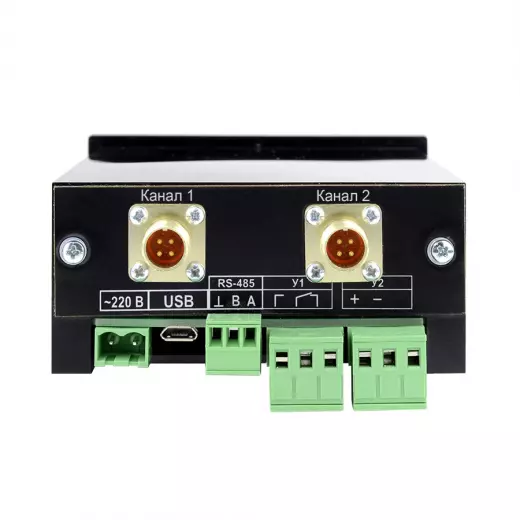

Р-1 оснащен интерфейсами USB и RS-485, обеспечивающими связь с компьютером и промышленными сетями для передачи измеренных данных и настройки параметров прибора. Длина кабеля между измерительным блоком и первичным преобразователем может достигать 1000 метров, что позволяет выносить чувствительный элемент в удаленные зоны контроля при сохранении блока индикации и управления в удобном для обслуживания месте. Термогигрометр Р-1 формирует аналоговый токовый выход, программируемый в одном из трех стандартных диапазонов: 0…5 мА, 0…20 мА или 4…20 мА, с дискретностью изменения сигнала 19,5 мкА. Максимальное сопротивление нагрузки выбирается в зависимости от выходного диапазона и составляет 300 Ом, 1000 Ом или 300 Ом соответственно, обеспечивая совместимость с большинством промышленных контроллеров и систем автоматизации.

• Цифровые интерфейсы: USB и RS-485 — для связи с ПК и промышленными шинами.
• Длина кабеля к преобразователю: до 1000 м — удаленное размещение датчика.
• Токовые выходы: 0…5, 0…20, 4…20 мА — гибкость интеграции в системы управления.
• Дискретность токового выхода: 19,5 мкА — высокое разрешение аналогового сигнала.

Регулирование и управление нагрузкой

Встроенное реле Р-1 с нагрузочной способностью 7 А при 220 В позволяет напрямую управлять климатическим оборудованием: включать и отключать системы осушения, увлажнения, нагрева и охлаждения в зависимости от измеренных значений влажности и температуры. Благодаря релейному выходу Р-1 выступает не просто измерительным прибором, а полноценным двухпозиционным регулятором для поддержания параметров воздуха в заданном диапазоне. Такое решение исключает необходимость приобретения отдельного контроллера и упрощает построение систем климат-контроля на небольших и средних объектах. Релейный выход срабатывает в соответствии с заданными пользователем порогами, настройка которых производится через интерфейс RS-485 или USB.

• Нагрузочная способность реле: 7 А при 220 В — коммутация мощных нагрузок до 1,5 кВт.
• Управление оборудованием: прямое включение/выключение осушителей, увлажнителей, вентиляторов.
• Настройка порогов: через интерфейсы USB или RS-485 — гибкое программирование уставок.
• Режим регулятора: двухпозиционное управление без внешнего контроллера.

Статистика и условия эксплуатации

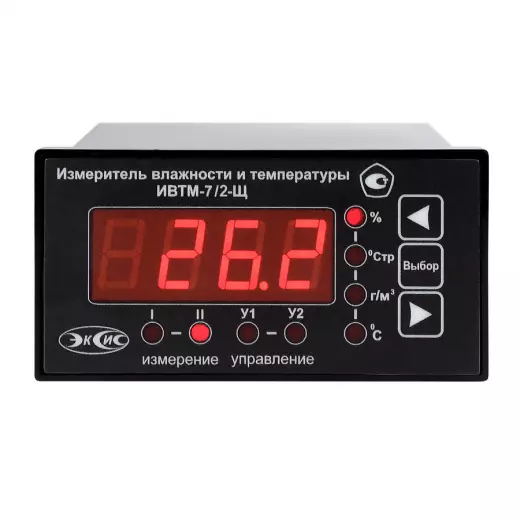

Термогигрометр Р-1 накапливает до 8000 точек автоматической статистики, фиксируя измеренные значения с заданным интервалом. Накопленные данные могут быть впоследствии переданы на компьютер через интерфейсы USB или RS-485 для анализа трендов, построения графиков и составления отчетов. Светодиодный индикатор блока обеспечивает четкое отображение текущих параметров, единиц измерения и статуса работы прибора даже при слабом освещении. Питание Р-1 осуществляется от сети 220±22 В, 50±1 Гц или от источника постоянного тока 6…24 В, потребляемая мощность не превышает 6 Вт. Габариты блока 100×50×115 мм, масса не более 0,5 кг — компактное исполнение для размещения в монтажных шкафах и на DIN-рейках.

• Объем статистики: 8000 точек автоматической статистики — архив для анализа и документирования.
• Тип индикатора: светодиодный — контрастное отображение данных.
• Питание: 220±22 В, 50±1 Гц или 6…24 В постоянного тока — универсальное энергоснабжение.
• Потребляемая мощность: не более 6 Вт — низкое энергопотребление.
• Габариты и масса: 100×50×115 мм, не более 0,5 кг — компактность и легкий вес.
