ИВТМ-7/2-С-4Р-2А Термогигрометр

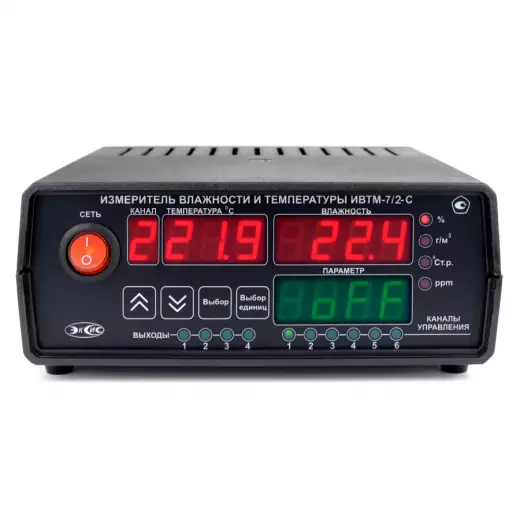

Термогигрометр АО «Эксис» ИВТМ-7/2-С-4Р-2А представляет собой стационарный многофункциональный измерительный блок с расширенными возможностями регистрации и управления. Модель Р-2 оснащена светодиодным индикатором, четырьмя релейными выходами и интерфейсами RS-232, RS-485 и USB для интеграции в промышленные системы автоматизации. Прибор измеряет относительную влажность в диапазоне 0…99 % и температуру согласно таблице совместимости преобразователей, накапливая до 30000 точек статистики. Р-2 применяется в ответственных системах климат-контроля на промышленных объектах, в серверных, лабораториях и на производствах с жесткими требованиями к документированию параметров среды.

Измерительные диапазоны и представление данных

Р-2 обеспечивает измерение относительной влажности в полном диапазоне от 0 до 99 %, перекрывая все возможные режимы эксплуатации — от осушенных технических помещений до камер с высокой влажностью. Диапазон измеряемых температур и абсолютная погрешность измерения температуры определяются типом подключенного первичного преобразователя и указываются в таблице, входящей в комплект поставки. Единицы представления влажности включают относительную влажность в процентах (% отн. влажн.), температуру по точке росы (°С по т.р.), абсолютное содержание влаги в граммах на кубический метр (г/м³) и массовую долю в миллионных долях (ppm) — четыре формата для комплексного анализа воздушной среды. Встроенная память накапливает до 30000 точек автоматической статистики, что позволяет вести детальный архив изменений параметров в течение длительного времени.

• Диапазон влажности: 0…99 % — полный охват шкалы для любых условий эксплуатации.
• Единицы представления: % отн. влажн., °С по т.р., ppm, г/м³ — четыре формата для инженерных расчетов.
• Объем статистики: 30000 точек автоматической статистики — расширенный архив для длительного мониторинга.
• Температура: по таблице преобразователей — определяется используемым датчиком.

Погрешность и климатическая устойчивость

Основная погрешность измерения влажности для Р-2 зависит от исполнения первичного преобразователя: для ИПВТ-03-...-2В она составляет ±2,0 %, для ИПВТ-03-...-3В — ±1,0 % в диапазоне 0…60 %. Высокая точность позволяет применять термогигрометр Р-2 в метрологических задачах, на фармацевтических производствах и в лабораторных условиях, где допустимые отклонения минимальны. Дополнительная погрешность от изменения температуры окружающего воздуха не превышает 0,2 %/°С, что гарантирует стабильность показаний при перепадах температур в рабочем диапазоне блока от –40 до +50 °С. Блок измерения сохраняет работоспособность при относительной влажности 2…95 % без конденсации влаги и атмосферном давлении 84…106 кПа, что допускает эксплуатацию в неотапливаемых помещениях и на открытых площадках.

• Погрешность влажности: ±2,0 % / ±1,0 % в диапазоне 0…60 % — в зависимости от преобразователя.
• Дополнительная температурная погрешность: не более 0,2 %/°С — малая чувствительность к внешним условиям.
• Рабочая температура блока: –40…+50 °С — всесезонная эксплуатация.
• Рабочая влажность блока: 2…95 % (без конденсации) — устойчивость к высокой влажности.

Релейные выходы и токовые сигналы

Р-2 оснащен четырьмя релейными выходами с нагрузочной способностью 7 А при 220 В каждый, что позволяет независимо управлять четырьмя исполнительными устройствами: нагревателями, осушителями, увлажнителями, вентиляторами или системами аварийной сигнализации. Такое количество выходов делает термогигрометр Р-2 полноценным многоканальным регулятором для поддержания микроклимата в крупных помещениях с несколькими зонами контроля. Дополнительно прибор формирует аналоговый токовый сигнал в одном из трех стандартных диапазонов: 0…5 мА, 0…20 мА или 4…20 мА с дискретностью 19,5 мкА и максимальным сопротивлением нагрузки 300 Ом. Сочетание четырех реле и аналогового выхода обеспечивает гибкость интеграции в системы автоматического управления технологическими процессами.

• Количество релейных выходов: 4 — многоканальное управление климатическим оборудованием.
• Нагрузочная способность реле: 7 А при 220 В — коммутация мощных нагрузок до 1,5 кВт на каждом канале.
• Токовые выходы: 0…5, 0…20, 4…20 мА — выбор стандартного сигнала.
• Дискретность токового выхода: 19,5 мкА — высокое разрешение аналогового сигнала.

Интерфейсы, питание и габариты

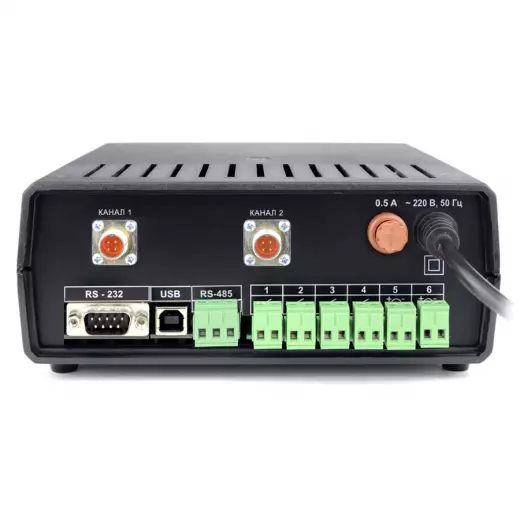

Р-2 оснащен тремя цифровыми интерфейсами: RS-232, RS-485 и USB, что обеспечивает широкие возможности подключения к компьютерам, промышленным контроллерам и сетям сбора данных. Длина кабеля между измерительным блоком и первичным преобразователем может достигать 1000 метров, позволяя выносить чувствительный элемент в удаленные технологические зоны. Питание прибора осуществляется только от сети переменного тока 220±22 В частотой 50±1 Гц, потребляемая мощность не превышает 15 Вт. Габаритные размеры блока составляют не более 178×220×75 мм, масса не более 1 кг — увеличенный корпус вмещает четыре реле и расширенную коммутационную панель, что необходимо для многоканального управления.

• Цифровые интерфейсы: RS-232, RS-485, USB — три способа связи для любых систем автоматизации.
• Длина кабеля к преобразователю: до 1000 м — удаленное размещение датчика.
• Питание: 220±22 В, 50±1 Гц — только от сети переменного тока.
• Потребляемая мощность: не более 15 Вт — энергопотребление с учетом четырех реле.
• Габариты и масса: 178×220×75 мм, не более 1 кг — увеличенный корпус для многоканальной коммутации.

Покупка АО «Эксис» ИВТМ-7/2-С-4Р-2А Термогигрометр в BESTKIP

Купить АО «Эксис» ИВТМ-7/2-С-4Р-2А Термогигрометр можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Консультация — поможем с выбором аксессуаров и условий эксплуатации для Р-2.
