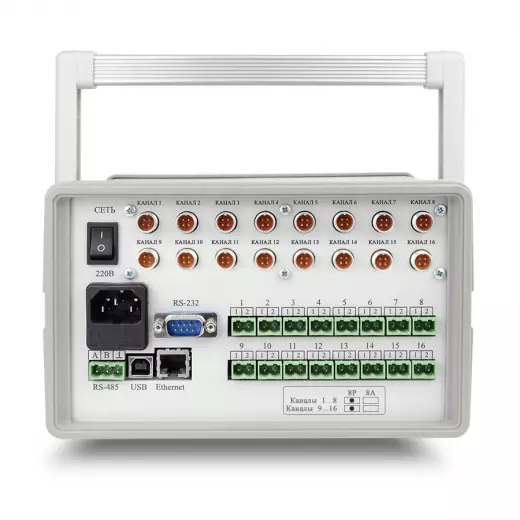

ИВТМ-7 /16-Т-16Р (Ethernet, 7) Термогигрометр

Термогигрометр АО «Эксис» ИВТМ-7 /16-Т-16Р (Ethernet, 7) представляет собой стационарный измерительный прибор для высокоточного контроля температуры и влажности, оснащённый цветным TFT-дисплеем с диагональю, обеспечивающей разрешение 800×480 пикселей. Данная модель работает с первичными преобразователями серии ИПВТ-03, поддерживая длину соединительного кабеля до 1000 метров, что позволяет размещать чувствительный элемент в удалённых точках контроля. Прибор даёт возможность измерять влажность в диапазоне 0…99 % с основной погрешностью от ±1,0 % в области 0…60 %, а также вычислять производные параметры: температуру точки росы, ppm и абсолютную влажность в г/м³. Т-16Р предназначен для применения в системах климат-контроля, промышленной вентиляции, на складах с регламентированными условиями хранения, в лабораториях и на объектах HVAC, где важна регистрация микроклимата с привязкой к Ethernet-сети. Благодаря встроенному токовому выходу с настраиваемыми диапазонами 0…5, 0…20 и 4…20 мА, а также дискретности 19,5 мкА, прибор легко интегрируется в существующие системы автоматизации и диспетчеризации.

Точность и разрешение измерений

Данный термогигрометр Т-16 обеспечивает метрологическую прослеживаемость результатов благодаря жёстко регламентированным погрешностям в зависимости от используемого преобразователя. Основная погрешность измерения относительной влажности для исполнения с преобразователем ИПВТ-03...-2В составляет ±2,0 % в рабочем диапазоне, а при применении версии ИПВТ-03...-3В погрешность снижается до ±1,0 % (в диапазоне 0…60 %). Дополнительная температурная погрешность измерения влажности от температуры окружающего воздуха не превышает ±0,2 %/°С, что гарантирует стабильность показаний даже при колебаниях температуры в рабочей зоне. Единицы представления влажности включают % относительной влажности, °С по точке росы, ppm и г/м³, что даёт возможность выбирать удобный формат для конкретной технологической задачи. Разрешение дисплея 800×480 пикселей с поддержкой 65535 цветов позволяет детально отображать как текущие показания, так и тренды изменения параметров в реальном времени.

• Диапазон влажности: от 0 до 99 % относительной влажности — полный охват рабочих зон от осушенных помещений до насыщенного пара.
• Основная погрешность (2В): ±2,0 % — обеспечивает достоверный контроль для большинства промышленных задач.
• Основная погрешность (3В): ±1,0 % в диапазоне 0…60 % — повышенная точность для критических точек влажности.
• Дополнительная температурная погрешность: не более ±0,2 %/°С — минимальное влияние внешних температурных перепадов.
• Разрешение отображения: 800×480 пикселей на TFT-панели с сенсорным управлением.

Конструкция и интерфейсы связи

Измерительный блок Т-16Р выполнен в настенном/щитовом корпусе с габаритами 215×190×140 мм и массой не более 2,5 кг, что упрощает монтаж в приборных шкафах и на технологических площадках. В комплекте предусмотрена возможность подключения первичного преобразователя через кабель длиной до 1000 метров, что актуально при измерении параметров в труднодоступных или агрессивных средах без переноса электроники в опасную зону. Интерфейсная часть включает четыре варианта связи с компьютером: RS-232, RS-485, USB и Ethernet, что делает прибор совместимым с большинством промышленных сетей и SCADA-систем. Дополнительно прибор оснащён токовыми выходами с возможностью выбора диапазона 0…5 мА, 0…20 мА или 4…20 мА, а дискретность установки выходного сигнала составляет 19,5 мкА, обеспечивая плавное изменение аналогового сигнала. Нагрузочная способность релейных выходов достигает 7 А при 220 В, что позволяет непосредственно управлять исполнительными механизмами (например, увлажнителями или нагревателями) без дополнительных промежуточных реле.

• Длина кабеля преобразователя: до 1000 м — позволяет вынести датчик на значительное расстояние от блока обработки.
• Цифровые интерфейсы: RS-232, RS-485, USB, Ethernet — гибкие варианты подключения к ПК и системам сбора данных.
• Токовый выход: 0…5, 0…20, 4…20 мА — универсальный аналоговый сигнал для подключения к регистраторам и контроллерам.
• Дискретность тока: 19,5 мкА — высокое разрешение аналогового сигнала для плавной регулировки.
• Релейная нагрузка: 7 А при 220 В — прямое управление мощными нагрузками до 1,5 кВт.
• Сопротивление нагрузки: до 300 Ом для токового выхода — совместимость с большинством промышленных входных модулей.

Энергопотребление и накопление данных

Прибор запитывается от стандартной сети переменного тока 220±22 В с частотой 50±1 Гц, что позволяет использовать его в любых промышленных помещениях без дополнительных преобразователей напряжения. Потребляемая мощность не превышает 30 Вт, что относится к категории энергоэффективных приборов для круглосуточной работы без значительных затрат на электроэнергию. Одной из ключевых особенностей Т-16 является встроенная память для автоматической статистики, способная хранить до 512 000 точек измерений — этого объёма достаточно для длительного мониторинга параметров с высоким разрешением по времени. Накопленная статистика включает не только текущие значения влажности и температуры, но и расчётные величины, такие как точка росы и абсолютное влагосодержание, что исключает необходимость в дополнительной обработке данных на стороне ПК. Возможность подключения через Ethernet позволяет оперативно выгружать накопленные архивы по локальной сети или передавать их на удалённые серверы для централизованного хранения.

• Напряжение питания: 220±22 В (50±1 Гц) — универсальный стандарт для промышленных сетей.
• Мощность: не более 30 Вт — низкое энергопотребление при непрерывной работе.
• Объём статистики: 512 000 точек — большой архив для длительного мониторинга без сброса данных.
• Расчётные единицы: ppm, г/м³, °С по т.р. — комплексная оценка влажностного состояния воздуха.
• Ethernet-интерфейс: удалённый доступ к данным и интеграция в корпоративные сети.

Условия эксплуатации и надежность

Блок измерения Т-16Р рассчитан на работу в широком диапазоне внешних условий: температура воздуха от –20 до +50 °С и относительная влажность от 2 до 95 % (без конденсации влаги), что делает его пригодным для эксплуатации как в отапливаемых помещениях, так и в нерегулируемых промышленных зонах. Атмосферное давление в рабочей зоне может колебаться в пределах 84…106 кПа, что соответствует как стандартным условиям равнины, так и высокогорным районам. Средний срок службы прибора составляет 5 лет, что подтверждает его промышленную надёжность и долговечность компонентов, особенно при круглосуточной работе с частыми циклами включения. Резистивная сенсорная панель TFT-дисплея устойчива к нажатиям и позволяет оперативно менять настройки даже в перчатках, что важно на производственных участках с повышенными требованиями к чистоте. При необходимости поверки прибора это может быть выполнено в аккредитованной метрологической лаборатории согласно методике, без нарушения конструкции и калибровочных коэффициентов.

• Рабочая температура блока: –20…+50 °С — эксплуатация в неотапливаемых помещениях и на открытых площадках.
• Рабочая влажность: 2…95 % (без конденсации) — защита от выпадения росы внутри блока.
• Атмосферное давление: 84…106 кПа — корректная работа на различных высотах над уровнем моря.
• Средний срок службы: 5 лет — гарантированный ресурс измерительной системы.
• Масса и габариты: 2,5 кг, 215×190×140 мм — компактные размеры для встраивания в щиты и панели управления.
• Сенсорный экран: 65535 цветов, резистивная технология — удобство ввода данных без инструментов.

Покупка АО «Эксис» ИВТМ-7 /16-Т-16Р (Ethernet, 7) Термогигрометр в BESTKIP

Купить АО «Эксис» ИВТМ-7 /16-Т-16Р (Ethernet, 7) Термогигрометр можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем по диапазонам, погрешности и комплектации Т-16.
