ИВТМ-7 /1-Щ-Д-2Р-2А Термогигрометр

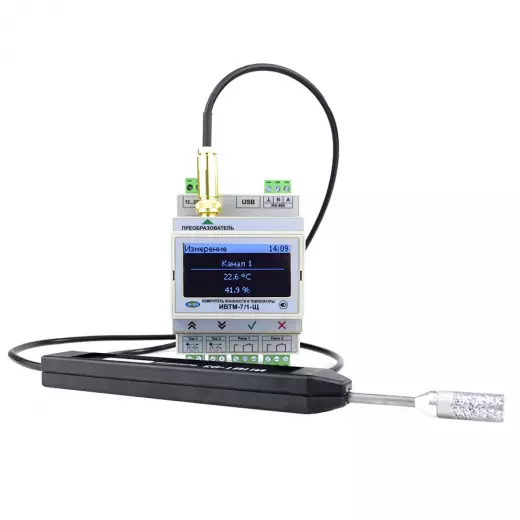

Термогигрометр АО «Эксис» ИВТМ-7 /1-Щ-Д-2Р-2А представляет собой малогабаритный стационарный измерительный блок для прецизионного контроля относительной влажности и температуры воздуха в системах автоматизации и климат-контроля. Прибор обеспечивает измерение влажности в диапазоне 0…99 % с основной погрешностью ±2,0 % (или ±1,0 % на участке 0…60 % для определённых исполнений преобразователя) и температуры согласно таблице преобразователей. Р-2 оснащён монохромным OLED-дисплеем с разрешением 132×64 пикселя, цифровыми интерфейсами USB и RS-485, а также программируемым токовым выходом 0…5, 0…20 или 4…20 мА для передачи данных в системы диспетчеризации. Встроенное реле с нагрузочной способностью 7 А при 220 В позволяет организовать сигнализацию или управление исполнительными механизмами при выходе параметров за установленные пределы. Благодаря питанию 12…24 В постоянного тока, энергопотреблению не более 2 Вт и возможности удалять первичный преобразователь на расстояние до 1000 метров, Р-2 оптимален для встраиваемых систем мониторинга HVAC, промышленных складов и лабораторных установок.

Диапазоны и представление данных

Термогигрометр Р-2 охватывает полный спектр измерений влажности и температуры, характерных для объектов промышленного и гражданского назначения. Гибкость в выборе единиц представления позволяет адаптировать прибор под конкретные технологические задачи.

• Диапазон относительной влажности: 0…99 % — непрерывный контроль от сухого воздуха до состояния насыщения.
• Температурный диапазон: определяется по таблице преобразователей, что позволяет выбрать подходящий сенсорный модуль под условия эксплуатации.
• Единицы представления влажности: % относительной влажности, температура влажного термометра (Тв.т.), абсолютная влажность в г/м³.
• Дополнительная температурная погрешность влажности: не более 0,2 %/°С — стабильность показаний при колебаниях температуры окружающей среды.
• Статистическая обработка: накопление до 780 точек автоматической статистики для анализа трендов изменения параметров.

Наличие трёх форматов представления влажности даёт возможность использовать Р-2 в различных отраслях: от вентиляционных систем, где важна относительная влажность, до пищевых производств, где критична абсолютная влажность воздуха, влияющая на сроки хранения продукции.

Точность и метрологические характеристики

Высокая точность измерений термогигрометра Р-2 обеспечивается качественными преобразователями и цифровой обработкой сигнала. Раздельные показатели погрешности для разных диапазонов влажности гарантируют достоверность данных в наиболее ответственных зонах контроля.

• Основная погрешность влажности: ±2,0 % для исполнения ИПВТ-03-...-2В во всём диапазоне; для ИПВТ-03-...-3В — ±1,0 % в зоне 0…60 % и ±2,0 % в зоне 60…90 %.
• Погрешность температуры: уточняется по таблице преобразователей в зависимости от типа установленного датчика.
• Дополнительная температурная погрешность: не более 0,2 %/°С — минимизирует влияние внешнего теплового фона на точность гигрометрии.
• Дискретность токового выхода: 19,5 мкА — высокое разрешение аналогового сигнала для плавной передачи данных.
• Сопротивление нагрузки: 300 Ом (0…5 и 4…20 мА), 1000 Ом (0…20 мА) — совместимость с широким спектром приёмного оборудования.
• Средний срок службы: 5 лет при соблюдении рабочих условий.

Такая точность позволяет применять Р-2 для поверки в аккредитованных лабораториях и использовать в системах, где допускаемые отклонения влажности и температуры регламентированы отраслевыми стандартами, включая фармацевтику, электронику и пищевую промышленность.

Интерфейсы и выходные сигналы

Многообразие интерфейсов и выходов делает термогигрометр Р-2 универсальным компонентом для автоматизированных систем управления. Комбинация цифровой и аналоговой передачи данных позволяет интегрировать прибор в существующие инфраструктуры без модернизации.

• Цифровые интерфейсы: USB и RS-485 — подключение к ПК, промышленным контроллерам и сетям сбора данных.
• Токовый выход: программируемые диапазоны 0…5 мА, 0…20 мА, 4…20 мА — унификация с большинством систем диспетчеризации.
• Дискретность изменения тока: 19,5 мкА — обеспечивает плавную градацию сигнала без скачков.
• Максимальное сопротивление нагрузки: 300 Ом для диапазонов 0…5 и 4…20 мА, 1000 Ом для 0…20 мА.
• Встроенное реле: нагрузочная способность до 7 А при 220 В — для включения сигнализации, вентиляторов или осушителей при достижении пороговых значений.
• Длина кабеля до преобразователя: до 1000 м — удалённое размещение чувствительного элемента в труднодоступных зонах контроля.

Релейный выход позволяет использовать Р-2 не только как измерительный прибор, но и как элемент системы автоматического регулирования микроклимата. Например, при превышении влажности реле может включать осушитель, а при падении температуры ниже заданного порога — нагревательный элемент.

Конструкция и условия эксплуатации

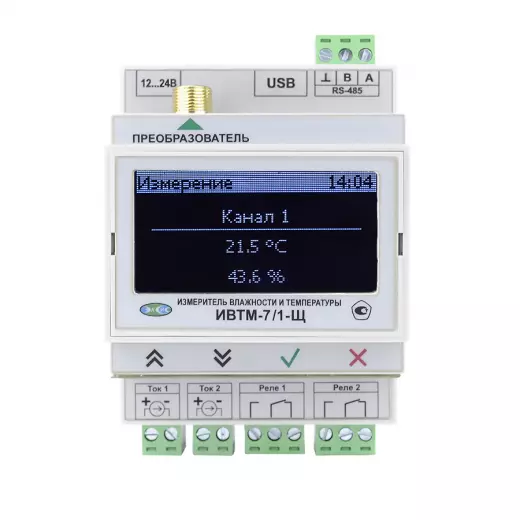

Компактный корпус термогигрометра Р-2 с габаритами 100×60×80 мм и массой не более 0,2 кг предназначен для щитового или настенного монтажа в стеснённых условиях. Монохромный OLED-дисплей с разрешением 132×64 пикселя обеспечивает контрастное отображение информации при любой освещённости.

• Габаритные размеры: 100×60×80 мм — малый форм-фактор для установки в распределительных щитах и приборных панелях.
• Масса блока измерения: не более 0,2 кг — не требует усиленного крепления.
• Тип индикатора: монохромный OLED 132×64 — высококонтрастное изображение с широким углом обзора.
• Напряжение питания: 12…24 В постоянного тока — использование стандартных источников питания промышленного назначения.
• Потребляемая мощность: не более 2 Вт — энергоэффективность для круглосуточной работы.
• Рабочая температура: от -40 до +50 °C — эксплуатация в неотапливаемых складах и наружных установках.
• Влажность без конденсации: от 2 до 95 % — устойчивость к воздействию сырости и туманообразованию.
• Атмосферное давление: от 84 до 106 кПа — работа в различных климатических зонах.

OLED-индикатор остаётся читаемым при отрицательных температурах, что критично для использования Р-2 в холодильных камерах, на открытых метеоплощадках и в системах мониторинга автомобильных тоннелей. Малый вес и компактность упрощают монтаж прибора в труднодоступных местах, а широкий диапазон рабочих условий гарантирует сохранение метрологических характеристик в течение всего срока службы.

Покупка АО «Эксис» ИВТМ-7 /1-Щ-Д-2Р-2А Термогигрометр в BESTKIP

Купить АО «Эксис» ИВТМ-7 /1-Щ-Д-2Р-2А Термогигрометр можете в BESTKIP — консультация по характеристикам, КП и доставка по России.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем по диапазонам, погрешности и комплектации Р-2.
