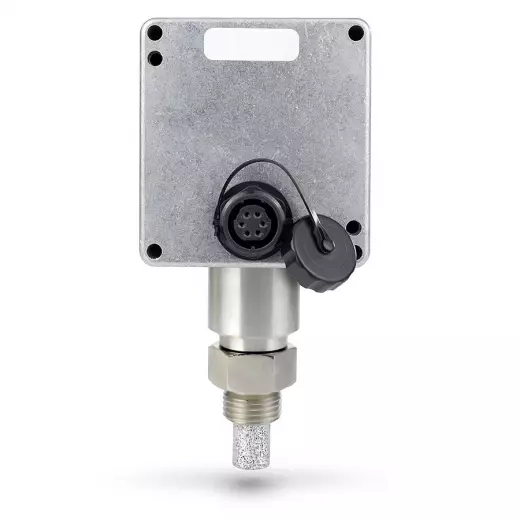

ИВГ-1 Н-В-И-Д2-М20х1,5 Измеритель микровлажности газов

Измеритель температуры и влажности АО «Эксис» ИВГ-1 Н-В-И-Д2-М20х1,5 микровлажности газов — это стационарный датчик с метрической резьбой М20х1,5 для врезного монтажа в газовые магистрали и технологические трубопроводы. Модель х1 обеспечивает измерение точки росы в диапазоне от -80 до 0 °С с погрешностью не более ±2.0 °С, что соответствует требованиям промышленного контроля глубокой осушки газовых сред. Прибор рассчитан на рабочее давление до 16212 кПа и комплектуется двухстрочным ЖК-индикатором для локального отображения измеряемых параметров. Универсальные выходы 4…20 мА и интерфейс RS-485 позволяют встраивать измеритель х1 в системы автоматизации газораспределительных пунктов и компрессорных станций.

Диапазон и точность

• Точка росы, °С: -80…0. Нижняя граница обеспечивает контроль содержания влаги в газах высокой чистоты, включая технический азот, гелий и осушенный воздух.
• Погрешность измерения, °С: не более ±2.0. Стабильность показаний достигается за счет температурной компенсации сенсора и низкого дрейфа характеристик в процессе эксплуатации.
• Температура анализируемого газа, °С: -20…+40. Измеритель х1 корректно работает в потоке с температурой, характерной для большинства промышленных газовых систем.
• Рекомендуемый расход газа, л/ч: 20…60. Поддержание расхода в указанном интервале обеспечивает минимальную инерционность датчика х1 и достоверность измерений.
• Давление анализируемого газа, кПа: не более 16212. Высокое рабочее давление (около 160 атм) позволяет монтировать прибор непосредственно в трубопроводы высокого давления без дополнительных редукционных устройств.

Выходные сигналы

• Выходной ток, мА: 4…20 (переключаемые шкалы 0…5 и 0…20). Многодиапазонный токовый выход упрощает интеграцию х1 с измерительными преобразователями и контроллерами различного типа.
• Сопротивление нагрузки, Ом: не более 100. Параметр обеспечивает передачу сигнала от измерителя х1 на длину до нескольких сотен метров без ухудшения помехозащищенности токовой петли.
• Интерфейс RS-485: цифровой канал для подключения к компьютеру, промышленным сетям и системам верхнего уровня с возможностью группового опроса датчиков.
• Подключение датчика давления: отсутствует. Коррекция результатов по давлению производится внешними средствами измерения при необходимости.
• Двухстрочный ЖКИ: отображает текущее значение точки росы и температуру газа, что позволяет оператору контролировать процесс без обращения к удаленному монитору.

Конструктивные параметры

• Резьба присоединения: М20х1,5. Метрическая резьба является распространенным стандартом для установки датчиков на трубопроводах и оборудовании российского и европейского производства.
• Габаритные размеры, мм: 75х55х152. Компактный корпус из алюминиевого сплава позволяет размещать измеритель х1 в ограниченных пространствах шкафов управления и технологических отсеков.
• Масса блока, кг: не более 0,4. Небольшой вес упрощает монтаж и обслуживание прибора на высотных и труднодоступных участках газопроводов.
• Средний срок службы, лет: 5. Длительный ресурс работы сенсора подтвержден конструкцией и гарантийными обязательствами производителя.
• Питание, В: +4…+30. Низковольтное питание постоянного тока позволяет интегрировать х1 в системы с различными источниками напряжения.

Условия эксплуатации

• Температура окружающего воздуха, °С: -20…+40. Измеритель х1 сохраняет метрологические характеристики при установке в неотапливаемых помещениях и на открытых площадках.
• Относительная влажность воздуха, %: 10…95 (без конденсации). Прибор устойчив к воздействию влажной атмосферы, что характерно для компрессорных и насосных станций.
• Атмосферное давление, кПа: 84…106. Работоспособность измерителя х1 не зависит от колебаний атмосферного давления в пределах нормального диапазона.
• Температура газа, °С: -20…+40. Кратковременные отклонения температуры анализируемого газа допустимы при последующем возврате в рабочий диапазон.
• Тип индикатора: двухстрочный ЖКИ. Контрастный дисплей с подсветкой обеспечивает считывание показаний х1 при различных уровнях освещения.
