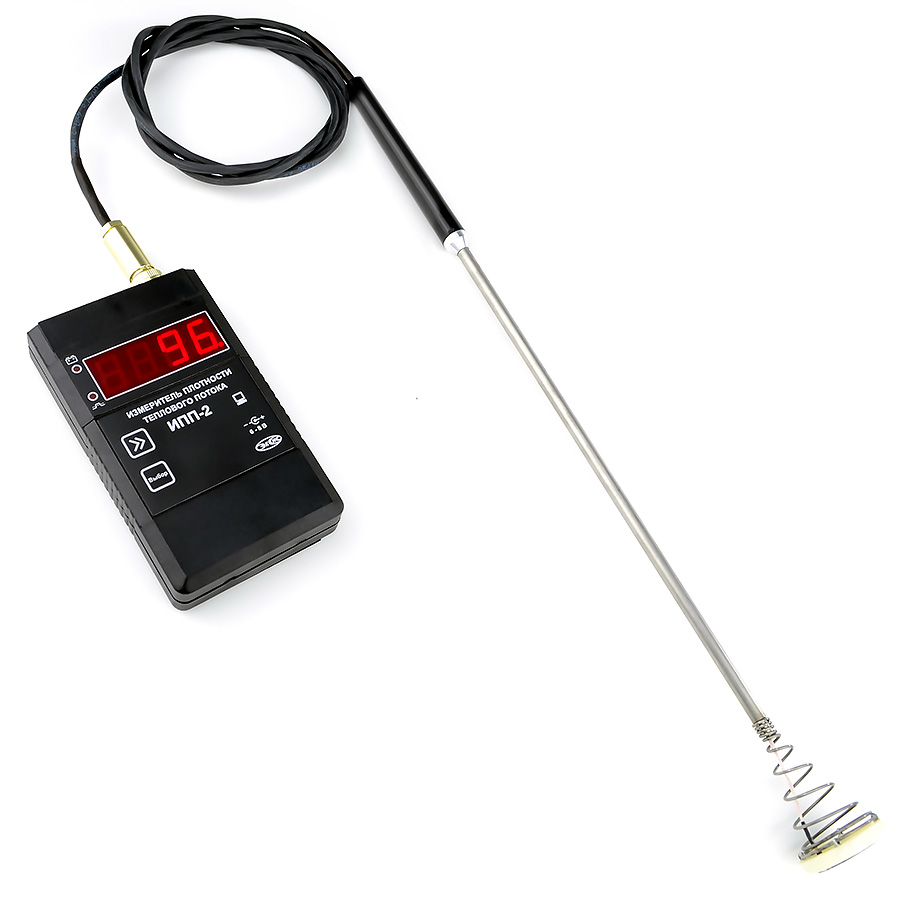

ИПП-2 Измеритель плотности теплового потока до 2000 Вт/м2 с преобразователем прижимного типа

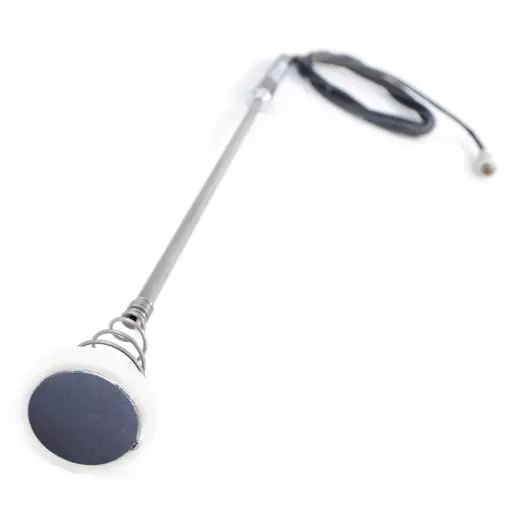

Измеритель плотности теплового потока АО «Эксис» ИПП-2 до 2000 Вт/м2 с преобразователем прижимного типа предназначен для прямого измерения тепловых потоков через ограждающие конструкции и технологические поверхности. Приведенная погрешность измерения при 20 °С составляет не более 5 %, разрешающая способность — 1 Вт/м2, что позволяет выполнять детальный анализ теплопередачи в системах климат-контроля, HVAC и при энергоаудите зданий. Модель м2 поддерживает подключение до 8 зондов теплового потока, обеспечивая многоканальный контроль на объектах различного масштаба — от складских помещений до лабораторных стендов. Встроенная статистика на 10000 точек и интерфейс RS-232 дают возможность документировать результаты для последующего анализа в специализированном ПО. Прибор укомплектован преобразователем прижимного типа с пружиной, что гарантирует плотный контакт с исследуемой поверхностью и повышает достоверность измерений.

Погрешность и разрешение

• Приведенная погрешность при 20 °С: не более 5 % — гарантирует достоверность результатов теплотехнических измерений.
• Диапазон измерения плотности теплового потока: не более 2000 Вт/м2 — перекрывает большинство практических задач энергоаудита.
• Разрешающая способность измерения теплового потока: 1 Вт/м2 — позволяет фиксировать минимальные изменения плотности потока.
• Разрешающая способность измерения температуры: 0.1 °С — высокая детализация для расчета тепловых сопротивлений.
• Разрешение индикации температуры: 0.1 °С, плотности теплового потока: 1 Вт/м2 — наглядное отображение на светодиодном дисплее.

Теплотехнические измерения с прибором м2 дают возможность оценить тепловые потери через стены, перекрытия и оконные блоки с погрешностью не более 5 %, что соответствует требованиям энергетических обследований и позволяет выявлять дефекты теплоизоляции на ранних стадиях. Диапазон до 2000 Вт/м2 охватывает как малые тепловые потоки через хорошо утепленные конструкции, так и значительные теплопередачи в зонах тепловых мостов или вблизи отопительных приборов. Разрешение 1 Вт/м2 и 0.1 °С дает возможность строить подробные тепловые карты объекта, выявляя зоны с аномальными теплопотерями, что особенно важно при настройке HVAC-систем и оптимизации климат-контроля на складах с требовательными режимами хранения.

Зонды и многоканальность

• Количество поддерживаемых зондов теплового потока: до 8 — одновременный контроль нескольких точек тепловыделения.
• Количество точек автоматической статистики: не менее 10000 — достаточный объем памяти для длительных измерений.
• Схема подключения температурного зонда: четырехпроводная — исключает влияние сопротивления соединительных проводов.
• Максимальная длина кабеля температурного зонда: 100 м — размещение зонда в удаленных точках объекта.
• Максимальная длина кабеля зонда теплового потока: 20 м — удобство работы на крупных строительных площадках.

Возможность подключения до 8 зондов теплового потока к одному блоку м2 превращает прибор в полноценную систему теплового мониторинга, позволяя одновременно оценивать теплопередачу на разных участках ограждающих конструкций, в системах вентиляции и кондиционирования, а также на технологических трубопроводах. Четырехпроводная схема подключения температурного зонда обеспечивает максимальную точность измерения температуры даже при длине линии до 100 м, что критично при работе на крупных складских комплексах и производственных цехах. Максимальная длина кабеля зонда теплового потока 20 м позволяет размещать измерительные преобразователи в труднодоступных местах, сохраняя мобильность основного блока и удобство считывания показаний.

Автономное питание и режимы

• Питание: +2.2...+2.8 В от 2 аккумуляторов AAA (750 мАч) — доступность и взаимозаменяемость элементов питания.
• Время работы в режиме индикации: не менее 12 часов — проведение измерений на протяжении рабочей смены без подзарядки.
• Время работы в спящем режиме: не менее 200 часов — длительное сохранение заряда при паузах в измерениях.
• Время заряда аккумуляторов: не более 4 часов — быстрое восстановление готовности к работе.
• Потребляемая мощность в режиме индикации: не более 200 мВт, в спящем режиме: 10 мВт, при зарядке: 2000 мВт.

Автономность прибора м2 обеспечивает его применение в полевых условиях, на строительных площадках и в необорудованных лабораториях, где доступ к стационарной сети ограничен. Время непрерывной работы в режиме индикации не менее 12 часов достаточно для проведения полного цикла измерений тепловых потоков на объекте, включая установку зондов, запись показаний и оперативный анализ. Спящий режим с потреблением всего 10 мВт позволяет оставлять прибор включенным между сериями измерений, экономя ресурс аккумуляторов до 200 часов, что удобно при работе в режиме мониторинга с перерывами. Зарядка от внешнего источника занимает не более 4 часов, что минимизирует время простоя при подготовке к следующим исследованиям.

Условия эксплуатации и интерфейс

• Рабочая температура блока измерения: от -20 до +50 °С — устойчивость к климатическим воздействиям на объекте.
• Рабочая относительная влажность: от 10 до 95 % (без конденсации) — пригодность для эксплуатации в условиях высокой влажности.
• Атмосферное давление: от 84 до 106 кПа — сохранение метрологических характеристик при перепадах давления.
• Интерфейс связи с компьютером: RS-232 — передача накопленных данных на внешний ПК для анализа.
• Длина линии связи по RS-232: не более 15 м — удаленное расположение компьютера при проведении измерений.

Широкий диапазон рабочих температур от -20 до +50 °С и относительной влажности до 95 % без конденсации позволяют использовать прибор м2 при энергоаудите зданий в любых климатических условиях, включая неотапливаемые складские помещения, подвалы и технические этажи. Сохранение точности при атмосферном давлении от 84 до 106 кПа обеспечивает корректные измерения как на равнинных объектах, так и в условиях высокогорья. Интерфейс RS-232 с длиной линии до 15 м позволяет передавать данные с накопленной статистикой (не менее 10000 точек) на компьютер для построения графиков и оформления отчетов, что важно при документировании результатов энергетического обследования и подготовке рекомендаций по повышению энергоэффективности.

Покупка АО «Эксис» ИПП-2 Измеритель плотности теплового потока до 2000 Вт/м2 с преобразователем прижимного типа в BESTKIP

Купить АО «Эксис» ИПП-2 Измеритель плотности теплового потока до 2000 Вт/м2 с преобразователем прижимного типа можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем по диапазонам, погрешности и комплектации м2.
