В7-78/3 вольтметр

В7-78/3 — лабораторный мультиметр высокой точности для стендовых исследований и испытательных лабораторий

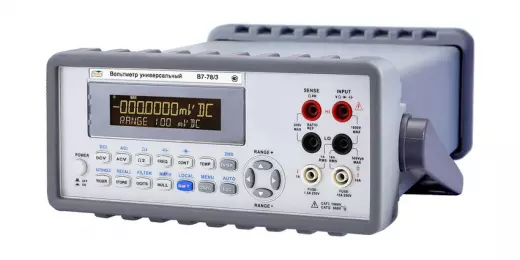

Акип В7-78/3 — это настольный мультиметр класса прецизионных измерительных приборов, предназначенный для выполнения широкого спектра электроизмерительных операций в условиях лаборатории, испытательных стендов и сервисных центров. Прибор поддерживает измерение постоянного и переменного напряжения, тока, сопротивления, частоты, температуры (с использованием термосопротивления PT100), а также позволяет оценивать целостность цепи и ёмкость конденсаторов. Высокое разрешение и низкая базовая погрешность делают данную модель универсальным инструментом для метрологических служб, исследовательских групп и отделений контроля качества.

Отличительной особенностью В7-78/3 является наличие двухстрочного монохромного ЖК-дисплея, позволяющего одновременно отображать два измеряемых параметра. Это особенно удобно при проведении сравнительных испытаний или при необходимости сопоставления показаний на разных этапах тестирования. Прибор также поддерживает измерение отношения двух напряжений в постоянном режиме, что актуально для задач калибровки и поверки других средств измерений. Функция эмуляции языка программирования HP34401A/34410A/34411A обеспечивает совместимость с существующими программными решениями и облегчает интеграцию в автоматизированные системы тестирования.

Технические характеристики Акип В7-78/3

Области применения Акип В7-78/3

Мультиметр Акип В7-78/3 предназначен для использования в следующих областях:

• Лаборатории метрологии и испытаний: проведение поверочных работ, калибровка эталонных средств измерений, сертификационные испытания оборудования;
• Исследовательские центры: выполнение точных электрофизических измерений, анализ параметров новых материалов и компонентов;
• Промышленные испытательные стенды: контроль качества продукции, мониторинг параметров электрических цепей, тестирование блоков питания;
• Радиоэлектронные производства: измерение высокочастотных сигналов, контроль параметров аналоговых и цифровых устройств;
• Сервисные центры: диагностика неисправностей, ремонт и настройка электронного оборудования;
• Образовательные учреждения: проведение лабораторных работ по метрологии и электротехнике для студентов технических специальностей.

Благодаря поддержке TrueRMS прибор корректно измеряет искажённые сигналы переменного тока, что актуально для работы с источниками питания импульсного типа, преобразователями частоты и другими устройствами, генерирующими несинусоидальные напряжения. Возможность одновременного отображения двух параметров позволяет ускорить проведение измерений в сложных многопараметрических испытаниях.

На что обратить внимание при выборе лабораторного мультиметра

При подборе универсального измерительного прибора для лабораторий и испытательных стендов важно учитывать не только текущие задачи, но и перспективу расширения функционала. Вот ключевые аспекты, которые следует проанализировать перед приобретением прибора:

• Класс точности и разрешение: для прецизионных измерений важна базовая погрешность. В7-78/3 с базовой погрешностью 0,008% подходит для поверочных работ и сертификационных испытаний. Если требуется более высокая точность, необходимо обратить внимание на эталонные мультиметры с классом 0,002–0,005%;
• Частотный диапазон: прибор должен покрывать ожидаемые частоты измеряемых сигналов. В7-78/3 поддерживает до 300 кГц для напряжения и до 5 кГц для тока, что достаточно для большинства задач в радиоэлектронике и силовой электронике;
• Наличие TrueRMS: критически важно для корректного измерения несинусоидальных сигналов. В7-78/3 поддерживает TrueRMS для переменного напряжения, что делает его пригодным для работы с современными источниками питания;
• Интерфейсы и программная совместимость: наличие USB и опциональных GPIB/RS-232 позволяет интегрировать прибор в автоматизированные системы сбора данных. Возможность эмуляции HP34401A упрощает миграцию с устаревших моделей;
• Многопараметричность: если требуется измерять не только напряжение и ток, но и сопротивление, ёмкость, частоту и температуру, мультиметр становится более универсальным. В7-78/3 поддерживает все перечисленные функции;
• Форм-фактор и установка: настольное исполнение подходит для стационарных лабораторий, тогда как встраиваемые модели выбирают для монтажа в стойку или пульт управления.

Эксплуатация, транспортировка и хранение мультиметра В7-78/3

Соблюдение условий эксплуатации и хранения продлевает срок службы прибора и гарантирует стабильность его метрологических характеристик.

• Условия эксплуатации: рекомендуется использовать прибор при температуре от +10°C до +35°C и относительной влажности не более 80% (без конденсации). Не допускается работа в запылённых или химически активных средах;
• Электропитание: прибор подключается к сети переменного тока 220 В ±10%, 50–60 Гц. Применение стабилизатора напряжения рекомендуется для защиты от скачков и помех;
• Транспортировка: перемещение должно осуществляться в заводской упаковке с фиксацией движущихся частей. Не допускаются механические удары, падения и воздействие вибрации;
• Хранение: рекомендуется хранить в сухом отапливаемом помещении при температуре от +5°C до +40°C и влажности не более 70%. Длительное хранение без использования требует периодического включения (не реже 1 раза в 6 месяцев) для поддержания работоспособности;
• Техническое обслуживание: регулярная чистка разъёмов, проверка кабелей и интерфейсов продлевают срок службы. Поверка должна выполняться в аккредитованной метрологической лаборатории с периодичностью, установленной для прецизионных приборов;
• Дополнительные рекомендации: избегайте длительного хранения в непосредственной близости от источников электромагнитных помех (например, мощных трансформаторов или частотных преобразователей).

Распространённые вопросы по эксплуатации Акип В7-78/3

• Какое напряжение питания требуется для работы прибора? Прибор подключается к сети переменного тока 220 В ±10%, 50–60 Гц. Для стабильной работы рекомендуется использовать сетевой фильтр или стабилизатор;
• Можно ли использовать прибор для измерения высокочастотных сигналов? Да, В7-78/3 поддерживает измерение переменного напряжения в диапазоне до 300 кГц. Это позволяет использовать его для тестирования ВЧ-устройств, генераторов и усилителей;
• Какой интерфейс используется для подключения к компьютеру? В базовой комплектации предусмотрен интерфейс USB. Для расширения возможностей доступны опциональные модули GPIB и RS-232;
• Нужна ли поверка прибора при вводе в эксплуатацию? В соответствии с действующими нормами использования контрольно-измерительных приборов, поверка в аккредитованной лаборатории рекомендуется перед началом эксплуатации и с установленной периодичностью. Это гарантирует корректность показаний и соответствие метрологическим стандартам;
• Каким образом выполняется измерение температуры? Прибор поддерживает подключение термосопротивления PT100. Настройка выполняется в соответствующем меню, после чего прибор отображает температуру в градусах Цельсия или Фаренгейта;
• Возможно ли измерение отношения напряжений U1/U2? Да, функция присутствует и позволяет выполнять относительные измерения, что актуально для калибровки датчиков и датчиков обратной связи;
• Каковы габариты и масса прибора? Точные габариты и масса зависят от конкретной модификации и аксессуаров. Рекомендуем уточнять параметры по технической документации или у производителя. Прибор предназначен для настольной установки и не сертифицирован для встраивания в стойку без дополнительных монтажных комплектов;
• Как выполняется обновление прошивки? Обновление микропрограммы выполняется через интерфейс USB с использованием фирменного программного обеспечения. Рекомендуется выполнять обновления только в случае крайней необходимости и при наличии инструкции от производителя.

Покупка вольтметра Акип В7-78/3 в BESTKIP

Закажите В7-78/3 вольтметр на сайте BESTKIP, запросите КП или свяжитесь с менеджером: разберём задачу, условия поверки и требования вашего объекта. Поставляем КИП и измерительные приборы по России — В7-78/3 вольтметр, расходники и сервисное сопровождение.

• Доступен к заказу — уточним срок отгрузки и комплектацию перед оплатой.
• КП и счёт для юрлиц — для закупок по безналу и тендерной документации.
• Консультация инженера — поможем понять, подходит ли В7-78 под ваш объект или логичнее модель другого класса.
