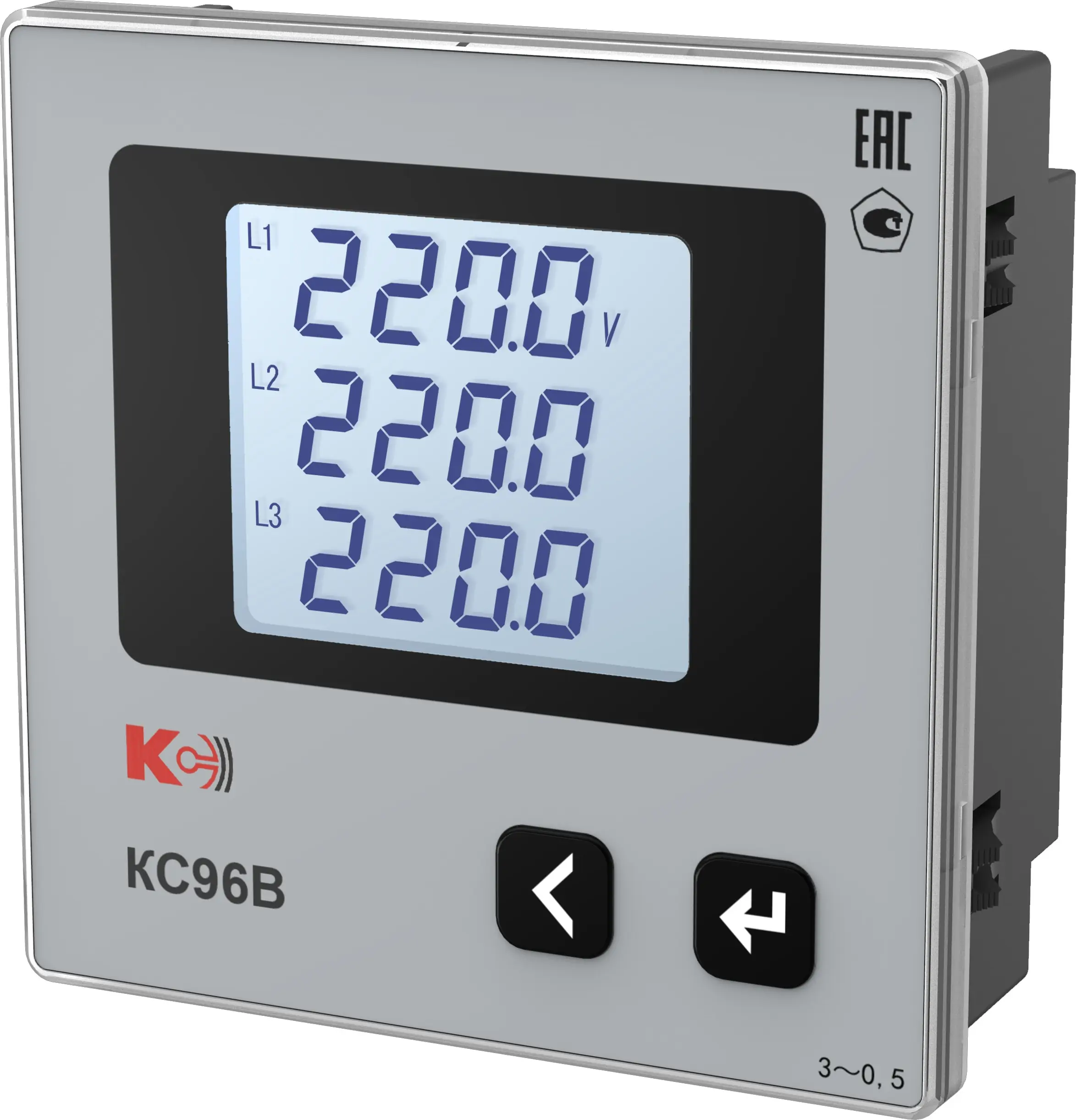

КС96В Вольтметр трехканальный 1RS-485 (лицевая панель 96х96 мм)

Назначение и область применения вольтметра КС96В

Вольтметр трехканальный КС96В производства ООО «Комплект-Сервис» предназначен для измерения параметров переменного электрического напряжения в трёхфазных сетях с различными схемами подключения. Прибор относится к категории щитовых лабораторных вольтметров с габаритами лицевой панели 96×96 мм, что позволяет монтировать его на стандартных щитах и пультах управления в производственных и испытательных лабораториях. КС96В решает задачи мониторинга уровней напряжения на объектах, где требуется высокая надёжность измерений и возможность интеграции в автоматизированные системы контроля и учёта электрической энергии.

Основное отличие модели КС96В от однофазных вольтметров заключается в поддержке трёхфазных схем включения: как трёхпроводных (соединение «звездой» или «треугольником»), так и четырёхпроводных (с нейтралью). Это позволяет использовать прибор не только в бытовых и маломощных сетях, но и на объектах энергетики, в испытательных стендах, на промышленных предприятиях с трёхфазными источниками питания. Прибор не предназначен для измерения постоянного напряжения, силы тока, сопротивления, температуры или других физических величин, что определяет его узкоспециализированную область применения.

Конструктивно КС96В выполнен в корпусе, соответствующем требованиям для щитового монтажа, с классом защиты передней панели IP65, что обеспечивает его работоспособность в условиях повышенной запылённости и кратковременного воздействия влаги. Прибор не комплектуется выносными щупами или измерительными проводами — подключение осуществляется напрямую к клеммным колодкам на задней панели в соответствии с выбранной схемой включения.

Основные технические характеристики КС96В

• Номинальное напряжение переменного тока (Uном), В:
  • для трёхфазных приборов прямого включения: 100/√3; 100; 220/√3; 220; 380/√3; 380; 660/√3; 660;
  • для приборов трансформаторного включения: 100/√3; 100.
• Номинальная частота тока и напряжения, Гц: от 45 до 55 (рабочий диапазон частот переменного тока).
• Погрешность измерения:
  • напряжения, тока, активной, реактивной и полной мощности: ±0,5 %;
  • коэффициента мощности (cos φ): ±1 %;
  • частоты (F): ±0,01 Гц.
• Сопротивление измерительного входа напряжения, не менее: 1 МОм.
• Сопротивление измерительного входа тока, не более: 20 мОм.
• Напряжение питания: переменное (~) 80–270 В, 50 Гц или постоянное (=) 19–50 В.
• Потребляемая мощность, не более: 5 ВА.
• Габаритные размеры лицевой панели: 96×96 мм (стандартный щитовой формат).
• Степень защиты: передняя панель IP65, корпус IP20.
• Интерфейс: порт RS-485 с протоколом Modbus RTU для передачи данных.
• Выходные импульсные сигналы: для счёта активной и реактивной энергии, ширина импульсов 80 мс ± 20 %.
• Средний срок службы: 20 лет.
• Межповерочный интервал: 10 лет.
• Гарантия завода-изготовителя: 24 месяца.

При подключении прибора следует учитывать, что в зависимости от модификации возможны различные схемы включения: для трёхфазных сетей как с нейтралью, так и без неё, а также с использованием измерительных трансформаторов напряжения или тока. Выбор конкретной конфигурации осуществляется при заказе оборудования.

Применение вольтметра КС96В на практике

Модель КС96В оптимальна для применения в системах коммерческого и технического учёта электрической энергии, а также в задачах мониторинга параметров трёхфазных сетей в условиях промышленных предприятий, испытательных лабораторий и подстанций. Прибор позволяет регистрировать мгновенные значения напряжения на каждом из трёх каналов с высокой точностью (±0,5 %), что важно для контроля качества электроэнергии, выявления отклонений от заданных параметров и предотвращения аварийных ситуаций.

Благодаря поддержке интерфейса RS-485 с протоколом Modbus RTU, КС96В может быть интегрирован в системы автоматизированного контроля (АСКУЭ, SCADA), где требуется передача данных на верхний уровень управления. Это позволяет использовать прибор в составе распределённых систем мониторинга энергопотребления, где необходимо дистанционно отслеживать параметры сети и оперативно реагировать на изменения режимов работы оборудования.

Дополнительным преимуществом модели является возможность подключения к измерительным трансформаторам тока и напряжения, что расширяет диапазон измеряемых значений и позволяет работать с высокими уровнями напряжения (до 660 В в линиях с заземлённой нейтралью). Это особенно актуально для объектов с повышенными требованиями к безопасности и контролю параметров электрической сети.

В испытательных лабораториях КС96В может применяться для аттестации оборудования, проверки соответствия параметров сети нормативным требованиям, а также для проведения метрологических исследований при разработке и тестировании новых устройств. Прибор не предназначен для измерения постоянного напряжения или токов, что ограничивает его применение в цепях постоянного тока, но делает его высокоточным и надёжным инструментом в сетях переменного тока.

Что важно учитывать при выборе модели КС96В

При подборе вольтметра для трёхфазных сетей необходимо учитывать несколько ключевых параметров, которые определяют его функциональность и совместимость с существующей инфраструктурой. Во-первых, следует определить, требуется ли прямое включение датчика или подключение через измерительные трансформаторы. Прямое включение возможно для напряжений до 660 В в трёхфазных сетях, а трансформаторное подключение позволяет работать с более высокими уровнями напряжения, но требует дополнительных затрат на установку трансформаторов.

Во-вторых, важно оценить необходимость интеграции прибора в существующую систему автоматизации. Модель КС96В поддерживает интерфейс RS-485, что делает её совместимой с большинством современных систем учёта и мониторинга. Однако при выборе необходимо уточнить, поддерживает ли верхний уровень управления протокол Modbus RTU, так как это является обязательным условием для корректной работы.

В-третьих, необходимо учитывать условия эксплуатации. КС96В имеет класс защиты передней панели IP65, что позволяет устанавливать его в помещениях с повышенной влажностью или запылённостью, но корпус устройства имеет степень защиты IP20, что требует его установки в защищённых от внешних воздействий местах. Также важно учитывать диапазон питающих напряжений — прибор поддерживает как переменное, так и постоянное напряжение питания, что позволяет использовать его в сетях с нестабильными характеристиками.

Наконец, при выборе модификации КС96В следует учитывать погрешность измерений. Для большинства задач контроля и учёта достаточной является погрешность ±0,5 %, но в случаях, требующих повышенной точности (например, на испытательных стендах или при сертификационных испытаниях), необходимо учитывать дополнительные метрологические аспекты и возможность поверки в аккредитованной лаборатории.

Эксплуатация и хранение вольтметра КС96В

КС96В должен эксплуатироваться в закрытых отапливаемых или неотапливаемых помещениях с нормальными климатическими условиями, соответствующими требованиям для щитовых приборов. Рекомендуемый диапазон рабочих температур составляет от −10 °C до +55 °C, при этом относительная влажность воздуха не должна превышать 80 % при температуре +35 °C. Установка прибора должна производиться в местах, защищённых от прямого воздействия солнечных лучей, агрессивных газов, паров и пыли, так как класс защиты корпуса IP20 не обеспечивает защиту от проникновения твёрдых частиц и влаги внутрь устройства.

Монтаж вольтметра осуществляется на стандартную монтажную панель размером 96×96 мм с фиксацией прибора с помощью монтажных скоб или винтов. Подключение цепей питания и измерительных цепей должно выполняться квалифицированным персоналом с соблюдением требований электробезопасности. Напряжение питания должно соответствовать указанному в технических характеристиках (80–270 В переменного тока или 19–50 В постоянного тока), а подключение измерительных цепей должно производиться в соответствии с выбранной схемой включения (трёхпроводная или четырёхпроводная сеть).

Хранение прибора должно осуществляться в закрытых складских помещениях при температуре от −40 °C до +70 °C и относительной влажности воздуха не более 85 %. При транспортировке необходимо обеспечить защиту от механических повреждений и ударов, так как габариты и вес устройства могут способствовать его повреждению при небрежной транспортировке. Рекомендуется использовать оригинальную упаковку завода-изготовителя или аналогичные транспортные средства, обеспечивающие амортизацию.

После длительного хранения или транспортировки в неотапливаемых условиях перед началом эксплуатации необходимо выдержать прибор при комнатной температуре не менее двух часов для предотвращения конденсации влаги внутри корпуса. Также рекомендуется провести визуальный осмотр прибора на предмет отсутствия механических повреждений и проверить целостность клеммных колодок.

Питание, установка и условия эксплуатации КС96В

• Питание:
  • переменное напряжение: 80–270 В, 50 Гц;
  • постоянное напряжение: 19–50 В.
• Потребляемая мощность: не более 5 ВА.
• Тип монтажа: щитовой, на панель размером 96×96 мм с фиксацией винтами или защёлками.
• Габаритные размеры: лицевая панель 96×96 мм, габариты корпуса зависят от конструкции, точные параметры уточняйте по паспорту или у специалистов.
• Масса: параметр не указан в каталоге, уточняйте по документации завода-изготовителя.
• Климатические условия эксплуатации:
  • рабочая температура: от −10 °C до +55 °C;
  • относительная влажность: до 80 % при +35 °C;
  • класс защиты передней панели: IP65;
  • класс защиты корпуса: IP20.
• Электрическая безопасность: категория монтажа III, степень загрязнения 2 по ГОСТ Р 51318.1-2012.

Установка прибора должна производиться в соответствии с правилами монтажа электрооборудования. Клеммные колодки для подключения измерительных цепей и питания расположены на задней панели устройства, что облегчает подключение кабелей при монтаже на щите. Для обеспечения надёжности соединений рекомендуется использовать многожильные кабели с сечением, обеспечивающим соответствие требованиям по току нагрузки.

Подключение измерительных цепей должно выполняться в соответствии с выбранной схемой: трёхпроводной или четырёхпроводной. Не допускается подключение к сетям с параметрами, превышающими номинальные значения, указанные в технических характеристиках, так как это может привести к повреждению прибора или снижению точности измерений.

Метрология, поверка и учёт параметров вольтметра КС96В

Погрешность измерения модели КС96В составляет ±0,5 % для напряжения, тока, активной, реактивной и полной мощности, что соответствует классу точности 0,5 по ГОСТ 8.401-80. Этот показатель определяет возможность использования прибора в задачах коммерческого учёта электрической энергии, где требуется высокая точность измерений и регулярная поверка оборудования. Межповерочный интервал составляет 10 лет, что является стандартным для высокоточных измерительных приборов в энергетике.

Для проведения поверки или калибровки КС96В необходимо обращаться в аккредитованную метрологическую лабораторию, имеющую соответствующую область аттестации. Поверка выполняется в соответствии с методиками, утверждёнными Федеральным агентством по техническому регулированию и метрологии. Прибор может быть признан непригодным к применению в случае выявления несоответствий в процессе поверки или при превышении допустимых значений погрешности.

Технический учёт и регистрация параметров с помощью КС96В могут быть реализованы с использованием интерфейса RS-485 и протокола Modbus RTU. Это позволяет интегрировать прибор в автоматизированные системы учёта, где данные с нескольких устройств могут передаваться на сервер или рабочую станцию для дальнейшей обработки и анализа. Для корректной работы системы необходимо убедиться в совместимости протокола Modbus RTU с верхним уровнем управления.

При эксплуатации в составе измерительных систем важно учитывать, что класс точности прибора обеспечивается только в пределах указанного диапазона частот (45–55 Гц) и при условии соблюдения правил монтажа и подключения. Использование прибора в сетях с параметрами, выходящими за пределы рабочего диапазона, может привести к увеличению погрешности или выходу устройства из строя.

Документация на прибор должна храниться у ответственного лица и предоставляться при проведении метрологических проверок или в случае возникновения спорных ситуаций. В комплект поставки входит паспорт устройства с отметкой о проведении первичной поверки на заводе-изготовителе, а также технические характеристики и инструкция по эксплуатации.
