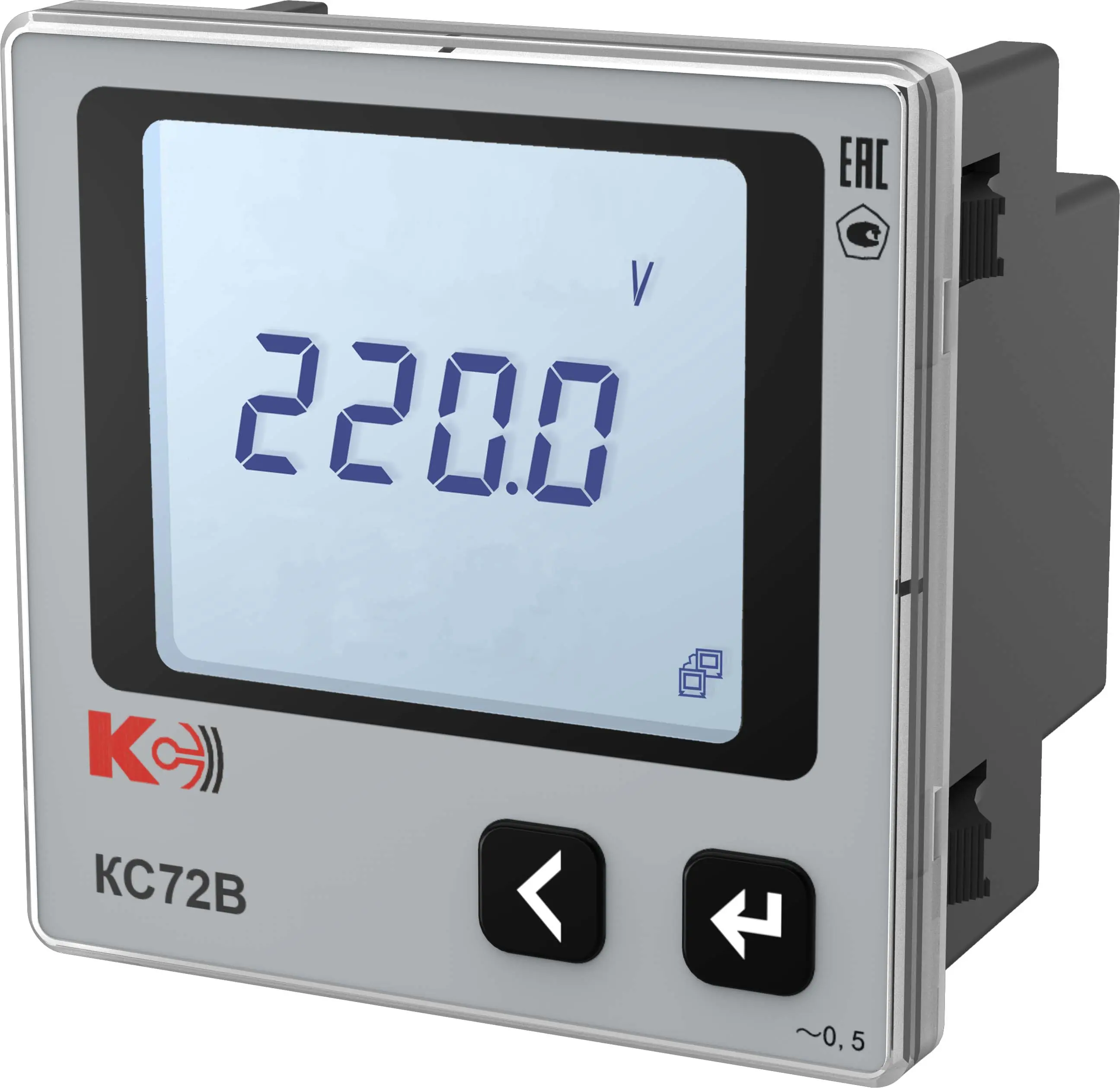

КС72В Вольтметр одноканальный 1RS-485 (лицевая панель 72х72 мм)

КС72В — одноканальный вольтметр переменного тока для установки на лицевую панель 72×72 мм

Назначение и область применения

Вольтметр КС72В производства ООО «Комплект-Сервис» предназначен для измерения переменного напряжения в трёхфазных и однофазных электрических цепях на стендах, испытательных установках, в системах мониторинга и учёта электроэнергии, а также в составе промышленных щитов управления. Прибор рассчитан на монтаж в паспортный разъём габаритами 72×72 мм, что обеспечивает его интеграцию в стандартные отверстия распределительных шкафов и пультов. Отличительной особенностью модели является высокая степень защиты передней панели IP65, что позволяет использовать прибор в неблагоприятных производственных условиях, включая помещения с повышенной запылённостью, влажностью и вибрацией.

Устройство ориентировано на инженеров-электриков, метрологов, специалистов по АСУ ТП и сотрудников сервисных служб, заинтересованных в надёжном и точном приборе для оперативного контроля напряжения без необходимости дополнительных адаптеров. Допускается применение в цепях с трансформаторным и прямым включением, что расширяет сферы использования от лабораторных испытаний до коммерческого учёта электроэнергии.

Технические характеристики

• Номинальное напряжение (U_ном):
  • Для прямого включения: 50, 100, 150, 250, 400, 500 В;
  • Для трёхфазных цепей прямого включения: 100/√3, 100, 220/√3, 220, 380/√3, 380, 660/√3, 660 В;
  • Для трансформаторного включения: 100/√3, 100 В.
• Диапазон частот: от 45 до 55 Гц (рабочая частота сети 50 Гц).
• Погрешность измерения:
  • Напряжения, тока, активной, реактивной и полной мощности: ±0,5%;
  • Коэффициента мощности: ±1%;
  • Частоты: ±0,01 Гц.
• Сопротивление измерительного входа напряжения: не менее 1 МОм.
• Питание:
  • Переменное напряжение: 80–270 В, 50 Гц;
  • Постоянное напряжение: 19–50 В.
• Потребляемая мощность: не более 5 ВА.
• Интерфейс: порт RS-485 с протоколом Modbus RTU.
• Схема подключения: 3-фазная 3-проводная или 3-фазная 4-проводная.
• Степень защиты:
  • Лицевая панель: IP65;
  • Корпус: IP20.
• Дополнительные выходы: два импульсных выхода для учёта активной и реактивной энергии с шириной импульсов 80 мс ±20%.
• Межповерочный интервал: 10 лет.
• Средний срок службы: 20 лет.

Области применения в зависимости от модификации

Модель КС72В входит в линейку приборов серии КС и специализируется на измерении переменного напряжения. В отличие от аналогов, таких как КС72А (измерение тока), КС72М (расширенный функционал по мощности и энергии) или КС96В (крупногабаритный вариант), данная модификация ориентирована на задачи, где основным параметром является именно напряжение. Прибор позволяет решать следующие задачи:

• Промышленные испытательные стенды: контроль напряжения в сетях 50 Гц с возможностью интеграции в системы автоматизированного управления благодаря интерфейсу RS-485.
• Энергоаудит и коммерческий учёт: измерение линейных и фазных напряжений в трёхфазных цепях с трансформаторным или прямым включением, что критично для корректного учёта электроэнергии.
• Мониторинг качества электроэнергии: оценка уровня напряжения на соответствие ГОСТ 32144-2013 в условиях повышенных нагрузок или нестабильной сети.
• Сервисное обслуживание оборудования: оперативная диагностика напряжения в цепях электродвигателей, преобразователей и другого оборудования без демонтажа измерительных цепей.

КС72В не предназначен для измерения постоянного напряжения, тока, сопротивления или других электрических величин — это узкоспециализированный прибор для переменного тока синусоидальной формы в диапазоне 45–55 Гц. Для расширенных измерений (мощность, энергия, гармоники) см. модификации КС72М или КС96М.

Критерии выбора вольтметра в линейке КС

При подборе модели для конкретного применения учитывайте следующие аспекты:

• Тип подключения:
  • Если цепь требует трансформаторного включения (например, в сетях с высоким напряжением свыше 500 В), уточните возможность заказа модификации с номинальным напряжением 100/√3 или 100 В;
  • Для сетей с прямым подключением до 500 В выбирайте прибор с U_ном 50, 100, 150, 250, 400 или 500 В.
• Функциональный набор:
  • Если требуется только измерение напряжения — КС72В оптимален;
  • Для комплексного контроля (напряжение + мощность + энергия) рассмотрите КС72М;
  • Для работы с токами выберите КС72А.
• Интерфейс и интеграция:
  • Все модификации серии оснащены портом RS-485 (Modbus RTU), что обеспечивает совместимость с АСУ ТП;
  • При необходимости дискретных выходов для учёта энергии уточните наличие импульсных выходов в спецификации.
• Габариты и монтаж:
  • Линейка включает два типоразмера: 72×72 мм (КС72В) и 96×96 мм (КС96В);
  • Для щитов с ограниченным пространством выбирайте КС72В.
• Эксплуатационные условия:
  • Степень защиты передней панели IP65 нивелирует влияние пыли и влаги — прибор подходит для цехов без кондиционирования;
  • При необходимости более высокой защиты корпуса уточните наличие модификаций с увеличенным классом IP.

Эксплуатация, транспортировка и хранение

КС72В рассчитан на эксплуатацию в закрытых помещениях с температурой окружающего воздуха от –10 до +55 °С и относительной влажностью не более 80% (без конденсата). Перед началом работы убедитесь в правильности подключения согласно схеме, указанной в паспорте прибора. Не допускайте механических повреждений передней панели, так как класс защиты IP65 обеспечивается только при целостности уплотнений.

Транспортировка должна осуществляться в заводской упаковке или аналогичной таре, исключающей воздействие вибрации, ударов и агрессивных сред. При перевозке на длительные расстояния рекомендуется использовать амортизационные прокладки. Хранение прибора разрешается при температуре от –40 до +70 °С и влажности до 90%. Оборудование должно быть защищено от прямых солнечных лучей и источников тепла, расположенных на расстоянии менее 1 м.

После транспортировки в условиях отрицательных температур выдержите прибор при комнатной температуре не менее 2 часов перед включением. Перед началом эксплуатации после длительного хранения проверьте целостность контактов и проведите внешний осмотр на предмет коррозии или повреждений изоляции.

Типовые вопросы и ответы

• Какое напряжение питания требуется для подключения? Прибор поддерживает питание как от сети переменного тока 80–270 В, 50 Гц, так и от источника постоянного тока 19–50 В. Это позволяет использовать КС72В в различных условиях — от стационарных щитов до мобильных испытательных установок.
• Можно ли использовать вольтметр для постоянного напряжения? Нет, модель предназначена исключительно для измерения переменного синусоидального напряжения в диапазоне 45–55 Гц. Для постоянного тока потребуется другой прибор.
• Какой интерфейс использует прибор для передачи данных? Для интеграции в системы АСУ ТП прибор оснащён портом RS-485 с протоколом Modbus RTU. Это стандартное решение для промышленных сетей, обеспечивающее надёжную передачу данных на расстояния до 1200 метров.
• В каких сетях можно применять вольтметр? КС72В подходит для однофазных сетей 50 Гц с напряжением до 500 В (прямое включение) или трансформаторных цепей с номинальным напряжением 100/√3, 100 В. Для трёхфазных сетей требуется уточнение схемы подключения (3-проводная или 4-проводная).
• Нужна ли поверка прибора? Да, согласно межповерочному интервалу, установленному производителем, поверка КС72В должна проводиться не реже одного раза в 10 лет. Для целей коммерческого учёта или подтверждения соответствия требованиям нормативных документов поверка должна выполняться в аккредитованной метрологической лаборатории.
