АКИП-2108 вольтметр универсальный + опция 11

Назначение и область применения АКИП-2108 — высокоточный лабораторный прибор для комплексных измерений в электронике и метрологии

АКИП-2108 — это универсальный лабораторный вольтметр класса точности 0,0016%, предназначенный для проведения прецизионных измерений в стационарных условиях: научно-исследовательских лабораториях, испытательных центрах, производственных участках с повышенными требованиями к точности. Прибор поддерживает измерение не только постоянного и переменного напряжения в широком диапазоне частот, но и постоянного/переменного тока, сопротивления, частоты, периода, ёмкости, температуры, а также функции прозвонки цепи и тестирования диодов. Такая функциональность делает его незаменимым инструментом при настройке и калибровке измерительных схем, испытаниях компонентов и узлов радиоэлектронной аппаратуры, а также в ходе метрологической аттестации оборудования.

Отличительной особенностью модели является встроенный регистратор данных, позволяющий сохранять до 50 000 выборок в секунду, что критично при анализе быстропротекающих процессов, динамических характеристик сигналов и проведения долговременных измерений с последующей математической обработкой. Наличие дублированных выходов на передней и задней панели облегчает интеграцию прибора в измерительные стенды, а развитое меню синхронизации и запуска упрощает настройку сложных экспериментов.

АКИП-2108 ориентирован на инженеров-электронщиков, метрологов, разработчиков, а также персонал испытательных лабораторий, работающих с сигналами низкой и ультразвуковой частоты. Прибор подходит для применения в таких направлениях, как:

• Исследования и разработки: анализ параметров аналоговых и цифровых схем, контроль характеристик пассивных и активных компонентов;
• Метрология и сертификация: поверка и калибровка СИ, аттестация испытательного оборудования;
• Производственный контроль: входной и выходной контроль продукции, мониторинг параметров технологических процессов;
• Образование и обучение: проведение лабораторных работ по дисциплинам «Электротехника», «Электроника», «Метрология»;
• Энергетика: измерение параметров сетевого напряжения, анализ качества электроэнергии.

Технические характеристики АКИП-2108: полный перечень измеряемых параметров и режимов работы

Ниже приведены ключевые технические параметры вольтметра АКИП-2108, соответствующие данным из технического каталога:

• Количество каналов: 1;
• Базовая погрешность измерений: ±0,0016%;
• Постоянное напряжение (DCV):
  • Диапазон измерений: до 1000 В;
  • Разрешение: 10 нВ;
• Переменное напряжение (ACV):
  • Диапазон измерений: до 750 В;
  • Разрешение: 10 нВ;
  • Диапазон частот: от 3 Гц до 300 кГц;
  • Способ измерения: TrueRMS;
• Постоянный ток (DCI):
  • Диапазон измерений: до 10 А;
  • Разрешение: 0,1 пА;
• Переменный ток (ACI):
  • Диапазон измерений: до 10 А;
  • Разрешение: 1 пА;
  • Диапазон частот: от 3 Гц до 10 кГц;
• Сопротивление (R):
  • Максимальный диапазон: до 100 МОм;
  • Разрешение: 10 мкОм;
• Частота / Период: измерение в диапазоне от 3 Гц до 300 кГц;
• Ёмкость: поддержка измерений;
• Температура: поддержка измерений;
• Прозвонка цепи: функция контроля целостности проводников;
• Тест диодов: проверка p-n переходов;
• Разрядность дисплея: 7,5;
• Индикация: одновременное отображение до двух параметров;
• Режимы отображения: 4;
• Математические функции и статистика: расчёт минимального, максимального и среднего значений, работа в децибелах (дБ/дБм), сравнение с уставками, относительные измерения, накопление статистики;
• Регистратор данных: скорость записи до 50 000 выборок в секунду;
• Интерфейсы: USB, RS-232;

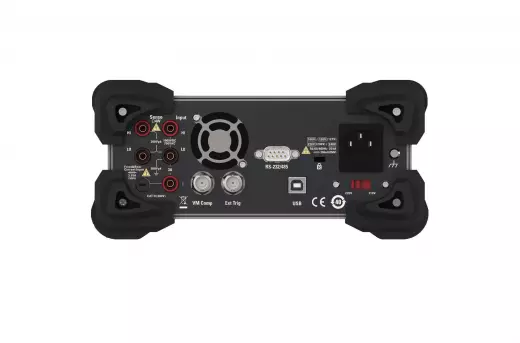

• Конструкция: выходы на передней и задней панели;
• Гарантия: 12 месяцев.

Области применения АКИП-2108: где востребован прибор с таким уровнем функциональности

АКИП-2108 используется в тех случаях, когда требуется не только измерение напряжения, но и проведение комплексного анализа сигналов и параметров электрических цепей с высокой точностью и в широком диапазоне частот. Его возможности делают его эффективным инструментом в следующих сценариях:

• Анализ сигналов сложной формы: благодаря поддержке TrueRMS и широкому частотному диапазону (до 300 кГц) прибор позволяет оценивать действующее значение напряжения и тока для несинусоидальных сигналов, что необходимо в радиотехнике, телекоммуникациях и силовой электронике;
• Диагностика неисправностей электронных схем: функции прозвонки и теста диодов упрощают локализацию обрывов, коротких замыканий и неисправных элементов в цепях;
• Калибровка и поверка оборудования: высокая базовая точность (±0,0016%) и большой набор измерительных функций позволяют применять прибор для аттестации и калибровки других контрольно-измерительных приборов;
• Разработка и тестирование датчиков: поддержка измерения сопротивления, ёмкости, температуры и частоты делает прибор удобным для работы с сенсорными элементами и системами сбора данных;
• Проведение долговременных мониторинговых измерений: встроенный регистратор с высокой частотой дискретизации позволяет фиксировать динамику изменения параметров во времени, что важно при испытаниях на стойкость к внешним воздействиям, анализе надёжности, исследовании тепловых процессов;
• Поддержка математической обработки данных: наличие инструментов для статистического анализа, работы в логарифмических шкалах (дБ/дБм) и сравнения с уставками облегчает интерпретацию результатов при сложных экспериментах;
• Интеграция в стенды и автоматизированные системы: дублированные выходы и наличие интерфейсов USB и RS-232 позволяют объединять прибор в конфигурации с ПО для сбора, обработки и визуализации данных;
• Обучение и демонстрационные задачи: простота интерфейса, поддержка одновременного отображения двух параметров и наличие четырёх режимов отображения делают прибор удобным для проведения лабораторных и демонстрационных занятий.

Отличия линейки АКИП-2108 от других моделей: почему выбирают этот вольтметр

Линейка приборов АКИП включает модели с различным уровнем функциональности и классом точности. АКИП-2108 выделяется следующими ключевыми особенностями, которые определяют её востребованность в специфических применениях:

• Максимальная базовая погрешность 0,0016% — это один из самых низких показателей среди аналогичных устройств в классе настольных лабораторных вольтметров, что делает его пригодным для прецизионных измерительных задач;
• Поддержка измерения 12 различных параметров: в отличие от узкоспециализированных вольтметров, АКИП-2108 объединяет функции измерения напряжения, тока, сопротивления, частоты, периода, ёмкости и температуры, что сокращает количество необходимых приборов на рабочем месте;
• Широкий частотный диапазон (3 Гц...300 кГц) для переменного напряжения и тока позволяет анализировать сигналы в ультразвуковом диапазоне, что важно для разработчиков ультразвуковых устройств, радиолюбителей и специалистов по акустике;
• Высокоскоростной регистратор данных (до 50 000 выборок/с) — уникальная функция для данного класса приборов, позволяющая фиксировать быстропротекающие процессы без потери данных;
• Развитый математический аппарат и статистика — расчёт пределов, работа в относительных величинах, минимаксные измерения и поддержка децибелов расширяют аналитические возможности;
• Дублированные выходы на передней и задней панели — обеспечивают удобство подключения в стендах с плотной компоновкой оборудования;
• 4 режима отображения и одновременное измерение двух параметров — позволяют оперативно сравнивать показания, что ускоряет процесс настройки и диагностики;
• Интерфейсы USB и RS-232 — обеспечивают возможность интеграции в автоматизированные системы сбора данных;
• Компактные габариты и вес — в сравнении с аналогичными моделями других производителей, прибор имеет оптимальные размеры для настольного применения, что важно для лабораторий с ограниченным рабочим пространством.

В то время как модели с индексом «Э» или «Д» в той же линейке могут быть ориентированы на более узкие задачи (например, только на измерение напряжения или только на высокочастотные применения), АКИП-2108 предлагает универсальность без потери точности. Это особенно ценно для предприятий и лабораторий, где необходимо минимизировать номенклатуру используемых приборов и обеспечить максимальную гибкость в измерениях. При выборе между АКИП-2108 и другими моделями линейки следует ориентироваться на спектр решаемых задач: если требуется измерение только напряжения в узком диапазоне частот — достаточно специализированного вольтметра; если же нужен многофункциональный инструмент с высокой точностью для комплексных испытаний — выбор очевиден.

Питание, установка и условия эксплуатации АКИП-2108: требования к рабочему месту

АКИП-2108 предназначен для стационарного использования в лабораториях и производственных цехах. Для корректной работы прибора необходимо соблюдать следующие условия:

• Электропитание: прибор подключается к сети переменного тока с напряжением 220 В ±10% и частотой 50/60 Гц. Потребляемая мощность составляет не более 30 Вт, что допускает использование стандартных сетевых розеток;
• Условия эксплуатации:
  • Температура окружающего воздуха: от +10 °C до +35 °C;
  • Относительная влажность: не более 80% при температуре до +30 °C (без конденсации влаги);
  • Атмосферное давление: от 84 до 106 кПа;
  • Уровень вибрации: не более 0,1g в диапазоне частот 10–55 Гц;
  • Ударные нагрузки: не более 3g.
• Рабочее положение: настольное или установка в 19-дюймовую стойку с использованием дополнительных монтажных кронштейнов (приобретаются отдельно); при настольной установке важно обеспечить вентиляционные зазоры не менее 100 мм с тыльной стороны прибора;
• Температурный режим хранения: от –20 °C до +70 °C;
• Требования к транспортировке: перемещение прибора должно осуществляться в заводской упаковке с защитой от вибраций, ударов и воздействия осадков. Прибор чувствителен к резким перепадам температур — после транспортировки в условиях отрицательных температур перед включением необходимо выдержать его при комнатной температуре не менее 2 часов;
• Требования к окружающей среде: прибор должен эксплуатироваться в помещениях с нормальной запылённостью, без агрессивных химических паров и повышенной запылённости. Недопустимо попадание прямых солнечных лучей, а также воздействие магнитных полей с напряжённостью более 400 А/м;
• Продолжительность работы: прибор рассчитан на непрерывный режим эксплуатации. Однако для обеспечения стабильной точности рекомендуется включать прибор за 30 минут до начала измерений для прогрева внутренних узлов;
• Уход и техническое обслуживание: корпус прибора изготовлен из ударопрочного пластика с порошковым покрытием. Для очистки поверхности допустимо использовать мягкую ткань, смоченную в слабом растворе моющего средства. Запрещается применять абразивные материалы, растворители и агрессивные химикаты. Периодическое обслуживание (чистка разъёмов, проверка калибровки) рекомендуется проводить в специализированных сервисных центрах.

Метрология, поверка и учёт АКИП-2108: обеспечение корректности измерительных процессов

Высокая точность измерений АКИП-2108 требует систематического метрологического обеспечения. Для поддержания заявленных характеристик и соответствия нормативным требованиям необходимо соблюдать следующие рекомендации:

• Периодическая поверка: прибор должен проходить поверку в аккредитованной метрологической лаборатории с интервалом, установленным в соответствии с действующими нормативными документами (например, межповерочный интервал может составлять 12–24 месяца в зависимости от категории оборудования и условий эксплуатации). Рекомендуется поверять прибор перед началом эксплуатации, после ремонта и в процессе длительной эксплуатации;
• Калибровка: в отличие от поверки, калибровка может проводиться чаще и позволяет корректировать показания прибора на этапе настройки. Рекомендуется проводить калибровку не реже одного раза в 12 месяцев для поддержания точности;
• Документирование результатов: ведение журнала учёта измерений и метрологического обслуживания является обязательным для предприятий, работающих в условиях системы менеджмента качества (СМК) или при обязательной сертификации продукции. В журнале фиксируются даты поверки, калибровки, результаты измерений, а также сведения об изменениях в настройках прибора;
• Хранение паспорта и свидетельств: оригиналы паспорта прибора, свидетельств о поверке и калибровке должны храниться у ответственного лица. Копии должны быть доступны для метрологической службы, а также для инспекционных проверок;
• Контроль условий эксплуатации: отклонение от регламентированных условий (температура, влажность, вибрации) может приводить к дополнительной погрешности. Рекомендуется контролировать параметры среды с использованием внешних датчиков;
• Соблюдение правил подключения: для предотвращения ошибок измерения необходимо использовать экранированные кабели, избегать длинных соединительных линий, а также применять правильные типы разъёмов. При работе с высокоимпедансными цепями рекомендуется использовать дополнительные адаптеры или пробники;
• Обучение персонала: оператор прибора должен быть ознакомлен с руководством по эксплуатации, а также пройти инструктаж по работе с измерительными приборами. Неправильное использование может привести к потере точности или выходу из строя чувствительных элементов;
• Обработка и анализ данных: при использовании встроенного регистратора и математических функций необходимо корректно настраивать параметры синхронизации, частоту дискретизации и пределы измерений для получения достоверных результатов.

Для предприятий, работающих в области стандартизации, сертификации или разработки, рекомендуется включение АКИП-2108 в перечень эталонного оборудования с обязательным оформлением свидетельств о поверке и калибровке. При поставке прибора в составе испытательных стендов или лабораторий необходимо предусмотреть возможность подключения к системам мониторинга и контроля, а также резервирование прибора на случай проведения длительных экспериментов.

Типовые вопросы по эксплуатации АКИП-2108: что нужно знать инженеру перед началом работы

В практике применения универсальных вольтметров класса АКИП-2108 часто возникают вопросы, связанные с настройкой, интеграцией и повседневной эксплуатацией. Ниже приведены ответы на наиболее типичные из них:

• Нужно ли прогревать прибор перед измерениями?

  Да, для обеспечения стабильности показаний и минимизации температурного дрейфа рекомендуется включать прибор за 20–30 минут до начала измерений. Это особенно актуально при работе в условиях температур, близких к границам допустимого диапазона (от +10 °C до +35 °C).

• Какое разрешение имеют измерения постоянного напряжения?

  АКИП-2108 позволяет измерять постоянное напряжение с разрешением до 10 нВ, что обеспечивает возможность фиксации минимальных изменений сигнала, например, при исследовании термо-ЭДС или шумов в высокочувствительных схемах.

• Можно ли подключать прибор к ПК для сбора данных?

  Да, прибор оснащён интерфейсами USB и RS-232, что позволяет передавать данные на компьютер для последующей обработки с использованием специализированного ПО. Для этого потребуется кабель соответствующего интерфейса и драйверы, которые поставляются производителем.

• Какой максимальный ток можно измерять прибором?

  Максимальный измеряемый ток составляет 10 А как для постоянного, так и для переменного тока. При превышении этого значения существует риск повреждения входных цепей прибора. Для измерения больших токов рекомендуется использовать внешние шунты или токовые клещи.

• Как часто нужно поверять прибор?

  Межповерочный интервал определяется нормативными документами и зависит от категории оборудования и условий эксплуатации. Как правило, для лабораторных приборов класса точности 0,0016% интервал составляет от 12 до 24 месяцев. Рекомендуется уточнять периодичность в аккредитованной метрологической службе.

• Можно ли использовать прибор для измерения переменного напряжения в цепях с несинусоидальной формой сигнала?

  Да, благодаря поддержке TrueRMS прибор корректно измеряет действующее значение напряжения для сигналов любой формы, включая прямоугольные, пилообразные и импульсные. Это критично в силовой электронике и при работе с источниками питания импульсного типа.

• Нужно ли использовать дополнительные адаптеры при подключении к высокоомным цепям?

  При измерении напряжения в высокоомных цепях (например, с сопротивлением более 1 МОм) рекомендуется использовать экранированные кабели и пробники с низким входным током (например, 10 ГОм). Прибор сам по себе имеет высокое входное сопротивление, однако неправильное подключение может искажать показания из-за паразитных токов.

• Какие математические функции поддерживает прибор?

  АКИП-2108 поддерживает расчёт минимального, максимального и среднего значений, работу в относительных величинах, сравнение с уставками, статистический анализ, а также расчёт в логарифмических шкалах (дБ/дБм). Эти функции доступны в разделе математической обработки меню прибора.

• Как сохранить данные, зарегистрированные внутренним регистратором?

  Данные, записанные внутренним регистратором, можно экспортировать через интерфейсы USB или RS-232 в текстовый формат CSV с помощью специализированного ПО. Прибор не имеет встроенной памяти для долговременного хранения, поэтому данные необходимо сохранять на внешний носитель.

• Какие защитные меры необходимо предпринять при работе с прибором?

  При измерении высоких напряжений (более 50 В) или токов (более 1 А) необходимо применять индивидуальные средства защиты (перчатки, очки). Запрещается подключать прибор к цепям под напряжением без предварительной проверки наличия напряжения. После завершения измерений рекомендуется отключать прибор от сети и внешних устройств.
