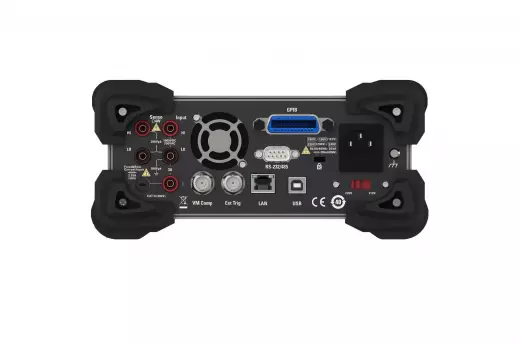

АКИП-2108 вольтметр универсальный + опция 11 + lan + gpib

Назначение и область применения универсального вольтметра АКИП-2108

Лабораторный вольтметр-мультиметр АКИП-2108 предназначен для измерения электрических величин постоянного и переменного напряжения, тока, сопротивления, частоты, периода, ёмкости и температуры в исследовательских и производственных условиях. Прибор способен выполнять 9 видов измерений, включая тест диодов и прозвонку цепи, что делает его полезным инструментом для инженеров-метрологов, разработчиков радиоэлектронной аппаратуры и специалистов служб контроля качества. Особенности модели — высокое разрешение по напряжению (10 нВ) и току (0,1 пА), а также поддержка TrueRMS, что позволяет корректно измерять искажённые сигналы. Встроенный регистратор данных со скоростью до 50 тысяч выборок в секунду позволяет документировать динамические процессы, а наличие четырёх интерфейсов (USB, RS-232, LAN, GPIB) обеспечивает интеграцию в автоматизированные системы испытаний и измерений.

Технические характеристики вольтметра-мультиметра АКИП-2108

• Число измерительных каналов: 1
• Виды измерений:
  • Постоянное напряжение (DCV) с максимальным значением до 1000 В
  • Переменное напряжение (ACV) с максимальным значением до 750 В
  • Постоянный ток (DCI) с максимальным значением до 10 А
  • Переменный ток (ACI) с максимальным значением до 10 А
  • Сопротивление (до 100 МОм)
  • Частота и период сигнала
  • Ёмкость
  • Температура
  • Прозвонка цепи
  • Тест диодов
• Базовая погрешность измерений: не более 0,0016 %
• Разрешение по постоянному напряжению (DCV): 10 нВ
• Разрешение по переменному напряжению (ACV): 10 нВ
• Разрешение по постоянному току (DC): 0,1 пА
• Разрешение по переменному току (AC): 1 пА
• Разрешение по сопротивлению (R): 10 мкОм
• Диапазон частот ACV: от 3 Гц до 300 кГц
• Диапазон частот ACI: от 3 Гц до 10 кГц
• Частотный диапазон измеряемых сигналов: от 3 Гц до 300 кГц
• Разрядность индикатора: 7,5 разряда
• Поддержка TrueRMS: да
• Интерфейсы: USB, RS-232, LAN, GPIB
• Режимы отображения: 4
• Возможности математической обработки: вычисление минимума, максимума, среднего значения, измерения в дБ/дБм, относительные измерения, задание пределов, статистическая обработка
• Регистрация данных: встроенный регистратор с максимальной скоростью 50 000 выборок в секунду
• Разъёмы: выходы на передней и задней панели

Области применения вольтметра-мультиметра АКИП-2108

Прибор подходит для задач, требующих высокой точности и одновременного измерения нескольких параметров. В лабораториях АКИП-2108 применяется для калибровки эталонных мер, аттестации средств измерений и проведения НИОКР благодаря низкой базовой погрешности 0,0016 %. В производственных условиях модель используется для входного контроля компонентов, испытаний радиоэлектронной аппаратуры и отладки аналоговых и цифровых схем. Высокое разрешение по напряжению (10 нВ) позволяет измерять малые сигналы и оценивать параметры датчиков с низким уровнем выходного сигнала. Возможность регистрации данных со скоростью до 50 КВыб/с делает прибор удобным для анализа переходных процессов в источниках питания, усилителях и фильтрах. Наличие интерфейсов LAN и GPIB позволяет интегрировать прибор в сложные испытательные стенды и АСУ ТП для автоматизации измерительных процессов.

Что учесть при выборе вольтметра-мультиметра для лаборатории или стенда

При выборе модели необходимо определить круг решаемых задач и требуемую точность измерений. Если требуется измерять малые постоянные напряжения с разрешением ниже микровольта, необходимо обратить внимание на модели с разрешением 1 мкВ и выше — например, АКИП-2108 обеспечивает 10 нВ по DCV. Для работы с сигналами сложной формы важна поддержка TrueRMS, которую имеет данный вольтметр. Если требуется регистрировать быстропротекающие процессы, важна скорость измерений — в АКИП-2108 она составляет до 50 КВыб/с. При необходимости автоматизации испытаний выбирайте модели с интерфейсами LAN и GPIB, как в АКИП-2108, чтобы обеспечить совместимость с системами управления.

Важным параметром является также диапазон частот измеряемого сигнала. Для измерения высокочастотных сигналов необходимо выбирать модели с верхней границей частотного диапазона не менее 100 кГц — у АКИП-2108 этот параметр составляет 300 кГц. Для измерения малых токов обратите внимание на разрешение по току: АКИП-2108 обеспечивает 0,1 пА для постоянного тока и 1 пА для переменного, что подходит для работы с прецизионными датчиками. Если в процессе работы потребуется измерять сопротивление, ёмкость или температуру, выбирайте универсальные модели, такие как АКИП-2108, поскольку они поддерживают все перечисленные виды измерений.

Метрология, поверка и учёт параметров точности прибора

АКИП-2108 является средством измерений с нормированными метрологическими характеристиками. Базовая погрешность составляет 0,0016 %, что позволяет использовать прибор для первичной поверки и калибровки других СИ в аккредитованных лабораториях. Для учёта результатов измерений и проведения поверки допускается применение прибора в аккредитованных метрологических центрах с оформлением соответствующих протоколов. Периодичность поверки зависит от условий эксплуатации и требований нормативных документов и устанавливается в соответствии с эксплуатационной документацией. Прибор обеспечивает высокую точность и стабильность измерений благодаря использованию 7,5-разрядного индикатора и низкому уровню собственных шумов.

Для поддержания метрологических характеристик на уровне паспортных значений необходимо соблюдать условия эксплуатации, рекомендованные производителем. Хранение прибора следует осуществлять в сухих, отапливаемых помещениях с относительной влажностью воздуха не более 80 % при температуре от +5 до +40 °С. Если прибор длительное время находился в условиях с низкими или высокими температурами, перед началом работы необходимо выдержать его в нормальных условиях не менее 2 часов. Рекомендуется проводить профилактическое обслуживание в соответствии с руководством по эксплуатации, включая проверку калибровочных констант и очистку внутренних узлов от пыли.

Транспортировка, хранение и обслуживание вольтметра АКИП-2108

Условия транспортировки должны соответствовать требованиям к перевозке электронных приборов. Рекомендуется транспортировать прибор в оригинальной упаковке с использованием амортизационных материалов, предотвращающих механические повреждения. При перевозке воздушным транспортом допустимо использовать жёсткие транспортные контейнеры с климатическими защитными свойствами. После транспортировки в условиях отрицательных температур необходимо выдержать прибор в нормальных климатических условиях не менее 2 часов перед подключением к питающей сети.

Хранение АКИП-2108 должно осуществляться в закрытых, сухих помещениях с температурой воздуха от +5 до +40 °С и относительной влажностью не более 80 %. Категорически запрещается хранить прибор вблизи источников тепла, в условиях повышенной влажности или в помещениях с агрессивными химическими средами. При длительном хранении (более 6 месяцев) рекомендуется периодически (не реже 1 раза в 3 месяца) включать прибор на 2–3 часа для поддержания работоспособности внутренних узлов. Обслуживание должно проводиться в соответствии с руководством по эксплуатации силами квалифицированного персонала.

Питание, установка и условия эксплуатации вольтметра-мультиметра АКИП-2108

Питание прибора осуществляется от сети переменного тока напряжением 220 В (±10 %) с частотой 50/60 Гц. Потребляемая мощность не превышает 30 Вт, что позволяет использовать стандартные розетки без дополнительных стабилизаторов. Прибор предназначен для настольной установки или монтажа в 19-дюймовую стойку с использованием дополнительных монтажных комплектов (приобретаются отдельно). На передней и задней панели расположены входные разъёмы для подключения измерительных кабелей, что упрощает интеграцию в испытательные стенды и стенды контроля.

Допустимый диапазон рабочих температур составляет от +5 до +40 °С при относительной влажности воздуха не более 80 % (без конденсата). При эксплуатации необходимо обеспечить естественную или принудительную вентиляцию задней панели для отвода тепла, выделяемого внутренними узлами. Не допускается эксплуатация прибора в помещениях с повышенной запылённостью, вблизи источников сильных электромагнитных полей или вибраций. Для подключения к компьютерным сетям используется интерфейс LAN (Ethernet) или GPIB для интеграции в автоматизированные системы испытаний.
