АКИП-2107: универсальный вольтметр лабораторного класса для многофункциональных измерений

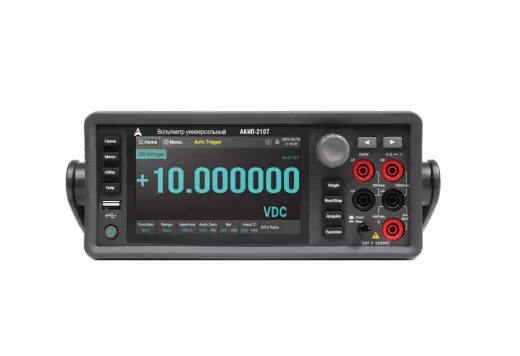

АКИП-2107 представляет собой настольный измерительный прибор, предназначенный для проведения высокоточных лабораторных и стендовых измерений напряжения постоянного и переменного тока, а также выполнения дополнительных функций: измерение сопротивления, частоты, периода, ёмкости, температуры, прозвонка цепей и тест диодов. Прибор отличается расширенным функционалом, включая регистрацию данных, математические функции и статистическую обработку, что делает его универсальным инструментом для инженерных исследований, испытательных стендов и метрологических лабораторий. Благодаря разрядности индикатора 7,5 знака, разрешению до 10 нВ (для постоянного и переменного напряжения) и базовой погрешности 0,0016 % прибор обеспечивает высокую точность измерений в широком диапазоне параметров.

Технические характеристики АКИП-2107 по каталогу

• Количество измерительных каналов: 1
• Виды измерений:
  • Постоянное напряжение (DCV): до 1000 В
  • Переменное напряжение (ACV): до 750 В, TrueRMS
  • Постоянный ток (DC): до 10 А
  • Переменный ток (AC): до 10 А, TrueRMS
  • Сопротивление: до 1 ГОм
  • Частота / период: в диапазоне 3 Гц – 1 МГц
  • Ёмкость
  • Температура
  • Прозвонка цепи
  • Тест диодов
• Разрешение измерений:
  • Постоянное напряжение (DCV): 10 нВ
  • Переменное напряжение (ACV): 10 нВ
  • Постоянный ток (DC): 0,1 пА
  • Переменный ток (AC): 0,1 пА
  • Сопротивление (R): 1 мкОм
• Погрешность (базовая): 0,0016 %
• Диапазоны частот измерений:
  • Переменное напряжение (ACV): 3 Гц – 300 кГц
  • Переменный ток (ACI): 3 Гц – 10 кГц
• Разрядность индикатора: 7,5 знака
• Частота регистрации данных: до 50 000 выборок в секунду
• Внутренняя память: 512 МБ
• Интерфейсы: LAN, USB, опция — GPIB
• Особенности:
  • Измерительные гнёзда на передней и задней панели
  • Внутренний регистратор данных с настраиваемой скоростью выборки
  • Математические функции и статистическая обработка: расчёт минимума/максимума/среднего, дБ/дБм, относительные измерения, работа с пределами, гистограммы, построение трендов
  • Одновременное отображение на дисплее двух измеряемых параметров
  • Четыре режима отображения

Применение АКИП-2107: от лабораторных исследований до промышленных испытаний

АКИП-2107 оптимально подходит для применения в условиях лабораторий, испытательных стендов и сервисных центров, где требуется высокая точность и многофункциональность измерительного оборудования. Прибор позволяет проводить:

• Высокоточные измерения напряжения постоянного и переменного тока в широком диапазоне частот (от 3 Гц до 1 МГц). Это особенно важно при тестировании источников питания, усилителей, фильтров, а также в задачах метрологического обеспечения испытательных установок.
• Анализ сигналов в частотной области, включая измерение амплитудно-частотных и фазочастотных характеристик, что необходимо при разработке и сертификации радиоэлектронной аппаратуры.
• Контроль параметров пассивных элементов — измерение сопротивления, ёмкости, индуктивности (через расчётные методы), а также температуры с помощью термопар или датчиков сопротивления, что востребовано в системах испытаний и калибровки.
• Диагностику цепей и тестирование полупроводниковых приборов с помощью функции прозвонки и проверки диодов, что ускоряет процесс ремонта и наладки оборудования.
• Автоматизированный сбор и обработка данных благодаря встроенному регистратору с высокой частотой дискретизации (до 50 кВыб/с) и большому объёму памяти (512 МБ). Это позволяет фиксировать динамические процессы, строить тренды и выполнять статистический анализ, что критично в задачах мониторинга, управления качеством и научных исследованиях.

Благодаря наличию интерфейсов LAN, USB и возможности опционального подключения GPIB, прибор легко интегрируется в автоматизированные измерительные системы, что делает его востребованным в современных лабораториях с высокой степенью цифровизации процессов контроля.

Что необходимо учитывать при выборе универсального вольтметра в классе АКИП-2107

При подборе измерительного прибора для лабораторных или стендовых применений важно учитывать не только базовые параметры, но и функциональные возможности, которые могут существенно повлиять на эффективность работы:

• Тип измеряемого напряжения. Если основной задачей являются высокочастотные измерения переменного напряжения, необходимо обратить внимание на верхнюю границу частотного диапазона (у АКИП-2107 — 300 кГц для ACV). Для измерения постоянных величин критичными становятся разрешение и погрешность, особенно в нановольтовом диапазоне.
• Многопараметрические возможности. В ситуациях, когда требуется измерять не только напряжение, но и ток, сопротивление, частоту или температуру, универсальные вольтметры, такие как АКИП-2107, становятся оптимальным решением, исключая необходимость использования нескольких приборов.
• Наличие функций регистрации и обработки данных. Если требуется фиксация быстроизменяющихся процессов или проведение долговременного мониторинга, важными критериями становятся частота дискретизации и объём внутренней памяти. Аппаратная поддержка регистратора данных с высокой скоростью выборки (50 кВыб/с) и статистические функции обработки позволяют существенно сократить время анализа и повысить достоверность результатов.
• Интерфейсы подключения. Для работы в составе автоматизированных систем важна возможность удалённого управления и передачи данных. Наличие LAN и USB-портов обеспечивает гибкость интеграции, а опция GPIB позволяет применять прибор в сложных испытательных стендах.
• Точность и разрешение. В лабораторных условиях, где требуется высокая воспроизводимость результатов, критичными становятся базовая погрешность (0,0016 % у АКИП-2107) и разрядность индикатора (7,5 знака), что позволяет фиксировать даже малейшие изменения измеряемых величин.
• Габариты и конструктивное исполнение. Лабораторные приборы, как правило, имеют больший размер по сравнению с портативными моделями. АКИП-2107 предназначен для установки на столе или в стойку 19", что характерно для стационарных измерительных систем.

Эксплуатация, хранение и условия работы АКИП-2107

АКИП-2107 — это лабораторный прибор, требующий соблюдения определённых условий эксплуатации для обеспечения долговечности и сохранения метрологических характеристик. При работе с вольтметром необходимо соблюдать следующие рекомендации:

• Температурный режим. Прибор предназначен для работы в диапазоне температур, указанном в техническом паспорте. Обычно это от +5 °C до +40 °C. При эксплуатации в условиях, выходящих за эти пределы, возможно ухудшение точности измерений и сокращение срока службы.
• Влажность. Относительная влажность воздуха не должна превышать 80 % при температуре до 31 °C. В помещениях с повышенной влажностью требуется использование защитных кожухов или размещение прибора в закрытых шкафах с контролем микроклимата.
• Электромагнитная совместимость. Прибор следует устанавливать вдали от источников сильных электромагнитных полей, таких как мощные генераторы, трансформаторы или электродвигатели. Это снижает вероятность наводок и помех, влияющих на точность измерений.
• Подключение к сети. Питание вольтметра осуществляется от сети переменного тока 220 В ±10 % частотой 50/60 Гц. Для защиты от скачков напряжения рекомендуется использовать стабилизаторы или источники бесперебойного питания.
• Подготовка к работе. Перед началом измерений необходимо прогреть прибор в течение времени, указанного в технической документации, чтобы стабилизировались внутренние узлы. Также следует проверять целостность измерительных кабелей и гнёзд, особенно если прибор эксплуатируется в условиях частых подключений/отключений.
• Техническое обслуживание. Периодически требуется очистка корпуса и разъёмов от пыли и загрязнений, а также проверка калибровки в аккредитованной метрологической лаборатории. Прибор не требует сложного обслуживания, однако несоблюдение требований эксплуатации может привести к ухудшению метрологических характеристик.
• Хранение. Прибор следует хранить в сухом, отапливаемом помещении при температуре от +5 °C до +40 °C и относительной влажности не более 80 %. Не допускается хранение в агрессивных средах или вблизи химически активных веществ. При длительном хранении (более 6 месяцев) рекомендуется извлекать элементы питания, если они предусмотрены в конструкции.
• Транспортировка. При перевозке прибор должен быть закреплён от вибраций и ударов. Рекомендуется использовать оригинальную упаковку или аналогичную тару с амортизирующими материалами. После транспортировки в условиях отрицательных температур перед включением необходимо выдержать прибор при комнатной температуре не менее 2 часов.

Типовые вопросы по эксплуатации и метрологическому обеспечению АКИП-2107

Вопрос 1. Можно ли использовать АКИП-2107 для измерения малых токов в нано- и пикоамперном диапазоне?

Да, вольтметр оснащён функцией измерения постоянного тока с разрешением 0,1 пА, что позволяет проводить высокочувствительные измерения в задачах контроля утечек, анализа полупроводниковых приборов и калибровки прецизионных источников тока.

Вопрос 2. Требуется ли обязательная поверка прибора для применения в аккредитованной лаборатории?

Для использования в сферах государственного метрологического контроля и учёта допускается проведение поверки в аккредитованной метрологической лаборатории. Периодичность поверки зависит от области применения и требований нормативной документации.

Вопрос 3. Какой максимальный объём данных может быть сохранён во внутренней памяти прибора?

Внутренняя память АКИП-2107 составляет 512 МБ, что позволяет сохранять до 50 000 выборок в секунду на длительных интервалах времени без перерыва, что особенно важно для долговременного мониторинга и регистрации динамических процессов.

Вопрос 4. Какие интерфейсы используются для интеграции прибора в автоматизированные системы?

АКИП-2107 оснащён стандартными интерфейсами LAN и USB, что обеспечивает возможность подключения к компьютерным сетям и локальным системам управления. Опционально доступно подключение через интерфейс GPIB, что расширяет возможности интеграции в испытательные стенды и измерительные комплексы.

Вопрос 5. Как часто необходимо выполнять калибровку вольтметра для поддержания точности?

Частота калибровки зависит от интенсивности эксплуатации и требований к точности измерений. В условиях активного использования рекомендуется проводить калибровку не реже одного раза в год в аккредитованной лаборатории. Точные сроки уточняйте в технической документации или у специалистов метрологической службы.

Покупка Акип 2107 вольтметр универсальный в BESTKIP

Оформите заказ на сайте, запросите коммерческое предложение или позвоните менеджеру — подскажем по сценарию применения, поверке и совместимости с вашими регламентами. BESTKIP — поставки измерительного оборудования по всей России: АКИП-2107 вольтметр универсальный, аксессуары, метрологическая поддержка.

• Доступен к заказу — уточним срок отгрузки и комплектацию перед оплатой.
• Счёт и коммерческое предложение — для бухгалтерии, тендеров и плановых закупок.
• Консультация инженера — поможем понять, подходит ли П-2107 под ваш объект или логичнее модель другого класса.
