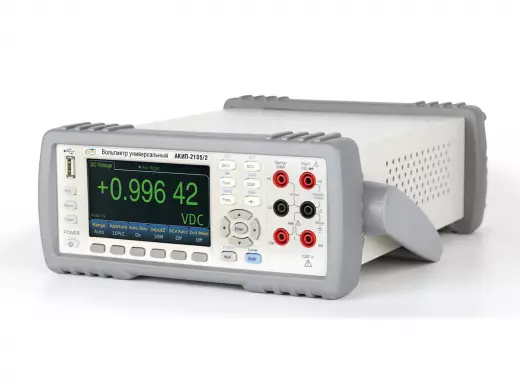

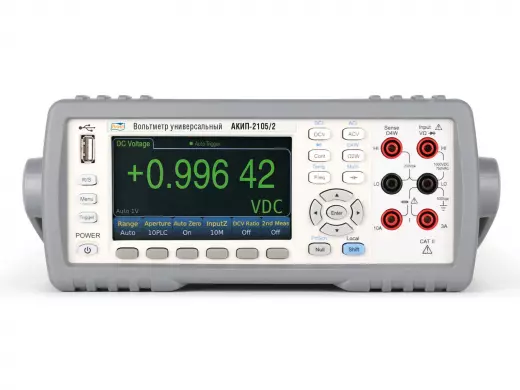

АКИП-2105/2 вольтметр универсальный

Назначение и область применения вольтметра АКИП-2105/2

Универсальный вольтметр АКИП-2105/2 предназначен для проведения прецизионных измерений электрических параметров в лабораторных, производственных и сервисных условиях. Прибор объединяет функции измерения постоянного и переменного напряжения, тока, сопротивления, частоты, ёмкости и температуры, что делает его востребованным инструментом в радиоэлектронике, метрологии, системах автоматизации и научных исследованиях. Высокий класс точности 0,0075 % в сочетании с расширенным частотным диапазоном 2 Гц — 1 МГц позволяет использовать устройство при анализе сигналов в системах связи, преобразовательной технике, тестировании компонентов и калибровке оборудования.

Отличительной особенностью модели является поддержка параллельного контроля двух параметров, что критически важно для синхронных измерений в многоканальных системах. Прибор поддерживает работу с термопарами и термисторами, что расширяет его функционал для испытаний температурных режимов в электронике. Встроенные математические функции, статистическая обработка и допусковый контроль позволяют проводить комплексный анализ данных без дополнительных программных средств, что особенно ценится в задачах сертификационных испытаний и входного контроля.

Ключевые технические параметры и интерфейсы подключения

• Количество каналов: 1
• Базовая погрешность измерений: 0,0075 %
• Диапазон измерений постоянного напряжения (DCV): до 1000 В с разрешением 0,1 мкВ
• Диапазон измерений переменного напряжения (ACV): до 750 В (TrueRMS) с разрешением 0,1 мкВ
• Диапазон частот для ACV: 3 Гц — 300 кГц
• Диапазон частот общего назначения: 2 Гц — 1 МГц
• Максимальные токи: постоянный и переменный до 10 А
• Разрешение по току: 100 пА
• Диапазон сопротивлений: до 100 МОм с разрешением 10 мкОм (2- и 4-проводная схема)
• Разрядность индикации: 6,5 знака
• Максимальная скорость измерений: до 1000 измерений в секунду
• Емкость внутреннего буфера: 10 000 измерений
• Функциональные возможности: прозвон цепи, тест диодов, измерение температуры (RTD, термистор), статистическая обработка, допусковый контроль, построение трендов
• Тип дисплея: цветной графический ЖК-дисплей с диагональю 11 см
• Интерфейсы: LAN, USB (2 порта), RS-232, опционально GPIB
• Поддерживаемые математические функции: вычисление минимума/максимума, среднего значения, СКО, децибел/децибел-милливатт, разности, построение гистограмм, трендов

Частотный диапазон и специфика измерений напряжения

АКИП-2105/2 ориентирован на работу с сигналами как низкой, так и высокой частоты. Диапазон 2 Гц — 1 МГц охватывает большинство прикладных задач, включая анализ пульсаций в источниках питания, контроль сигналов в системах связи, тестирование фильтров и усилителей. Для переменного напряжения выделен поддиапазон 3 Гц — 300 кГц, что позволяет проводить измерения в аудио- и радиочастотном диапазоне с высокой точностью за счет использования технологии TrueRMS.

Для измерения постоянного напряжения прибор обеспечивает прецизионную работу в диапазоне от единиц микровольт до 1000 В, что критически важно при калибровке эталонных источников, тестировании датчиков и анализе смещений в аналоговых цепях. Высокая разрешающая способность (0,1 мкВ) позволяет обнаруживать даже малые изменения напряжения, что востребовано в научных экспериментах и при настройке прецизионных аналоговых схем.

Для переменных сигналов важно учитывать, что точность измерений зависит от формы сигнала. TrueRMS-технология позволяет корректно измерять не только синусоидальные, но и искажённые сигналы с гармониками, что особенно актуально в системах с импульсными преобразователями и нелинейными нагрузками.

Анализ метрологических характеристик и вопросы поверки

Вольтметр АКИП-2105/2 соответствует классу точности 0,0075 %, что является высоким показателем для универсальных лабораторных приборов. Базовая погрешность определена для диапазона постоянного напряжения и может изменяться в зависимости от выбранного поддиапазона и частоты сигнала. Для проведения поверки и сертификации допускается использование только аккредитованных метрологических центров, имеющих в распоряжении эталонные средства измерений, соответствующие государственным стандартам.

Учёт прибора в системе метрологического обеспечения предприятия возможен после проведения первичной и периодической поверки. Периодичность поверки устанавливается на основании требований нормативных документов и внутренних регламентов организации, но не реже одного раза в год для лабораторных условий постоянной эксплуатации. Для работы в составе испытательных лабораторий и аккредитованных центров рекомендуется использовать прибор с действующим сертификатом о поверке, оформленным в установленном порядке.

Метрологические характеристики прибора позволяют применять его не только для текущего контроля, но и для аттестации другого контрольно-измерительного оборудования в рамках внутреннего метрологического контроля предприятия. Для корректной передачи единиц величин необходимо использовать поверочные схемы и методики, утверждённые государственными метрологическими органами.

Эксплуатационные условия и требования к установке

АКИП-2105/2 предназначен для стационарной установки на лабораторные столы или в монтажные стойки. Габариты прибора требуют наличия достаточного пространства: рекомендуется выделять место на столе с минимальными габаритами 300×300 мм для свободного доступа к органам управления и разъёмам. Прибор следует устанавливать в помещениях с нормальными климатическими условиями: температура окружающего воздуха от +10 до +35 °С, относительная влажность не более 80 % при температуре до +30 °С (без конденсации влаги).

Эксплуатация вольтметра в неотапливаемых помещениях или в условиях повышенной влажности не допускается, так как это может привести к повреждению внутренних компонентов. Прибор не предназначен для работы во взрывоопасных средах и не должен подвергаться воздействию агрессивных химических веществ, пыли или вибрации сверх допустимых норм, указанных в паспорте.

Для подключения к сети электропитания используется стандартное сетевое напряжение ~220 В ±10 % с частотой 50 Гц. Прибор оснащён встроенным блоком питания с гальванической развязкой, что исключает помехи от сети переменного тока на измерительные цепи. В случае нестабильного электроснабжения рекомендуется использовать стабилизаторы напряжения или источники бесперебойного питания.

При транспортировке необходимо соблюдать условия бережного обращения: избегать ударов, вибрации и резких перепадов температур. Рекомендуется использовать оригинальную упаковку или аналогичную тару с амортизационными прокладками. Хранение прибора должно осуществляться в сухих, отапливаемых помещениях при температуре от +5 до +40 °С и относительной влажности до 80 %.

Функциональные расширения и вопросы интеграции в системы

АКИП-2105/2 поддерживает одновременное измерение двух параметров, что обеспечивает повышенную производительность при проведении комплексных испытаний. Например, при анализе усилителей можно одновременно контролировать выходное напряжение и ток нагрузки, что упрощает оценку энергетической эффективности и линейности устройства. Встроенные математические функции позволяют автоматически вычислять отношения сигнал/шум, коэффициенты гармонических искажений и другие производные параметры.

Для автоматизированных испытаний прибор оборудован развитым интерфейсным оснащением: два порта USB (в том числе для подключения внешней клавиатуры или мыши), порт RS-232 для подключения к управляющему компьютеру, LAN-порт для интеграции в локальные сети и удалённого доступа. Опциональное оснащение GPIB (по заказу) расширяет возможности прибора для использования в составе автоматизированных испытательных стендов по стандарту IEEE-488.2.

Поддержка протоколов обмена данными позволяет интегрировать вольтметр в системы сбора данных, SCADA-платформы и специализированное программное обеспечение для испытаний. Данные могут передаваться в реальном времени или сохраняться во внутреннем буфере объёмом 10 000 измерений для последующего анализа. Скорость передачи данных через USB и LAN порты достаточна для работы с современными вычислительными системами без задержек.

Для работы с температурными датчиками прибор поддерживает подключение термопар типа K, T, J, N и термисторов, что позволяет использовать его в системах температурного мониторинга и контроля. Допусковый контроль на основе заданных пороговых значений обеспечивает возможность автоматического контроля годности изделий в производственных линиях.

Что учитывать при выборе универсального вольтметра для лаборатории или производства

При подборе универсального вольтметра, аналогичного АКИП-2105/2, необходимо учитывать несколько ключевых факторов, определяющих пригодность прибора для решения конкретных задач. Прежде всего, это класс точности и разрешающая способность. В случае, если требуется измерение малых сигналов, таких как пульсации в источниках питания или смещение в прецизионных схемах, значение имеет разрешение по напряжению и току. АКИП-2105/2 обеспечивает разрешение 0,1 мкВ для постоянного напряжения и 100 пА для тока, что делает его подходящим для задач, требующих высокой точности.

Важным параметром является частотный диапазон. Если прибор предполагается использовать для анализа высокочастотных сигналов или импульсных помех, необходимо выбирать модель с расширенным верхним пределом частоты. Однако для большинства задач в аудио- и низкочастотной электронике достаточным является диапазон до 300 кГц. При измерении переменных сигналов необходимо обращать внимание на поддержку технологии TrueRMS, поскольку измерение среднеквадратичного значения позволяет корректно оценивать мощность в нелинейных цепях.

В условиях автоматизированных испытаний важную роль играют интерфейсы связи и возможность интеграции в системы верхнего уровня. Наличие портов LAN и USB, а также поддержка протоколов, таких как SCPI, облегчает написание пользовательских скриптов и подключение к существующим испытательным стендам. Опциональный интерфейс GPIB может быть востребован в научных лабораториях и метрологических центрах, где необходимо взаимодействие с оборудованием, не поддерживающим современные цифровые протоколы.

При выборе вольтметра также следует учитывать его эргономику и функциональные возможности, такие как поддержка математических операций и статистической обработки. Встроенные алгоритмы (вычисление СКО, построение трендов, допусковый контроль) сокращают время анализа и позволяют проводить сертификационные испытания без использования дополнительного программного обеспечения. Однако для узкоспециализированных задач может потребоваться наличие специфических функций, таких как анализ фазовых сдвигов или работа с модулированными сигналами, что не всегда поддерживается универсальными моделями.

Типовые вопросы по эксплуатации и настройке прибора

Какое напряжение питания необходимо для работы АКИП-2105/2? Прибор подключается к сети переменного тока напряжением ~220 В с частотой 50 Гц. Допустимые отклонения составляют ±10 %, что позволяет эксплуатировать устройство при нестабильном электроснабжении без потери точности.

Можно ли использовать вольтметр в качестве регистратора данных? Да, прибор оснащён встроенным буфером объёмом 10 000 измерений и поддерживает скорость до 1000 измерений в секунду. Это позволяет сохранять данные для последующего анализа без подключения к внешнему компьютеру. Передача данных возможна через интерфейсы USB, LAN или RS-232.

Требуется ли специальная подготовка оператора для работы с прибором? АКИП-2105/2 не требует длительной подготовки, так как интерфейс пользователя интуитивно понятен. Однако для корректной эксплуатации необходимо ознакомиться с методами подключения датчиков, настройкой диапазонов и интерпретацией результатов, особенно при измерении температуры и сопротивления. В паспорте прибора содержатся подробные инструкции по эксплуатации и калибровке.

Какие условия необходимо соблюдать для проведения поверки прибора? Поверка вольтметра должна проводиться в аккредитованной метрологической лаборатории с применением эталонных средств измерений. Перед поверкой рекомендуется убедиться, что прибор находится в рабочем состоянии, не имеет механических повреждений и функционирует в соответствии с паспортными данными. Периодичность поверки устанавливается в зависимости от интенсивности эксплуатации и внутренних регламентов организации.

Можно ли установить прибор в 19-дюймовую стойку? Для установки в стойку требуется дополнительный монтажный комплект, который заказывается отдельно. Стандартная комплектация предусматривает настольное использование с возможностью размещения на полке стойки при наличии соответствующего адаптера.

Какие дополнительные принадлежности могут потребоваться? В зависимости от задач могут потребоваться экранированные кабели для подключения к высокочастотным цепям, термопары для измерения температуры, наборы адаптеров для подключения различных типов разъёмов. Параметры совместимых аксессуаров уточняются по технической документации или у производителя.
