АКИП-2102/1 вольтметр универсальный + опция 11 + lan

Назначение и диапазоны измерений вольтметра АКИП-2102/1

Универсальный вольтметр постоянного и переменного напряжения АКИП-2102/1 предназначен для выполнения прецизионных измерений в низкочастотных и высокочастотных цепях лабораторного и промышленного оборудования. Прибор обеспечивает измерение постоянного и переменного напряжения в диапазоне от 1000 В (DC) и 750 В (AC), что делает его эффективным инструментом для работы с источниками питания, усилителями, фильтрами и другими устройствами, критичными к точности измерений. Высокая разрешающая способность 0,1 мкВ для постоянного тока и 1 мкВ для переменного позволяет фиксировать малейшие изменения сигнала, необходимые при калибровке, испытаниях и научно-исследовательских работах.

Отличительной особенностью модели является поддержка широкого частотного диапазона до 300 кГц для измерения переменного напряжения, что расширяет его применение в цепях с импульсными и синусоидальными сигналами. Обеспечивается измерение не только амплитудного, но и среднеквадратичного значения (TrueRMS), что важно для анализа искажённых форм сигналов. Интерфейс LAN делает возможным дистанционное управление и интеграцию в автоматизированные системы контроля, что особенно актуально на производственных линиях.

Технические характеристики вольтметра АКИП-2102/1

• Число каналов: 1
• Базовая погрешность (постоянное напряжение): 0,0035%
• Измеряемое постоянное напряжение (DCV): до 1000 В, разрешение 0,1 мкВ
• Измеряемое переменное напряжение (ACV): до 750 В, разрешение 1 мкВ
• Диапазон частот для ACV: от 10 Гц до 300 кГц
• Измеряемый постоянный ток (DCA): до 10 А, разрешение 0,1 нА
• Измеряемый переменный ток (ACA): до 10 А, разрешение 1 нА
• Диапазон частот для переменного тока: от 10 Гц до 5 кГц
• Измерение сопротивления: до 100 МОм, разрешение 0,1 мОм (в 2- и 4-проводной схеме)
• Измерение частоты/периода: в диапазоне 3 Гц – 300 кГц
• Измерение емкости: параметры уточняйте по паспорту
• Измерение температуры: поддерживаются датчики RTD и термисторы
• Измерение ёмкости, прозвон цепи, тест диодов: предусмотрены
• Математические функции: расчёт среднего, минимального и максимального значения, среднеквадратичное отклонение, преобразование в децибелы, сравнение с уставками (допусковый контроль Hi/Low Limit)
• Статистическая обработка: построение гистограмм, трендов, расчёт гистограмм
• Одновременное измерение: двух параметров
• Скорость измерений: до 30 000 измерений в секунду (внутренний буфер — 10 000)
• Интерфейсы: USB (2 шт.), RS-232, RS-485, LAN
• Максимальная индикация: 2 200 000

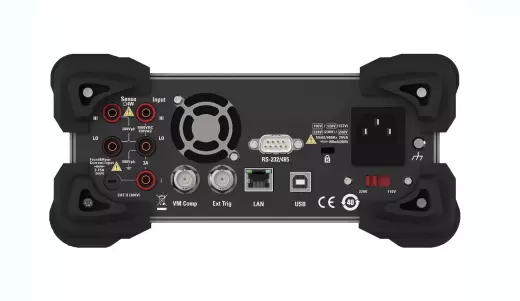

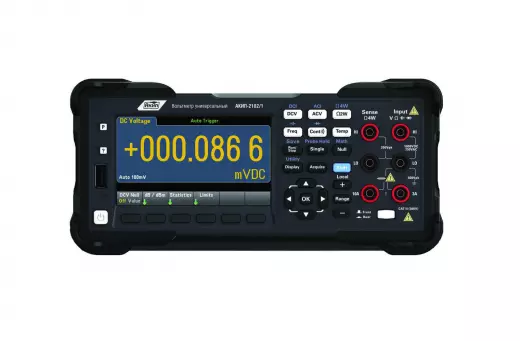

• Особенности: входные разъёмы на передней и задней панели, поддержка измерения отношений U1/U2 (постоянное напряжение), цветной графический ЖК-дисплей (11 см диагональ)

Практическое применение вольтметра АКИП-2102/1

Универсальный вольтметр АКИП-2102/1 находит широкое применение в следующих областях:

• Лаборатории метрологии и испытаний: проведение калибровки средств измерений, поверка эталонов, точное измерение малых сигналов (нВ, мкВ), что необходимо при аттестации измерительных приборов классов 0,001–0,05.
• Разработка и тестирование электронных схем: анализ параметров усилителей, стабилизаторов, фильтров, измерение пульсаций в источниках питания, контроль амплитудно-частотных характеристик (АЧХ) в аудиоаппаратуре и радиотехнике.
• Производство и контроль качества: входной контроль компонентов, тестирование плат после монтажа, измерение токов утечки, проверка сопротивления изоляции, контроль температуры в термостатируемых камерах.
• Научно-исследовательские работы: измерение характеристик полупроводниковых приборов, анализ переходных процессов, исследование малых сигналов в биомедицинских устройствах, метрологическое обеспечение экспериментов.
• Обслуживание и ремонт оборудования: диагностика неисправностей в источниках питания, блоках управления, системах автоматизации; прозвонка цепей и тестирование полупроводниковых элементов.
• Радиочастотные применения: благодаря расширенному частотному диапазону до 300 кГц прибор используется для измерения параметров сигналов в системах радиосвязи, телевизионной аппаратуре и телекоммуникационном оборудовании.

Широкий набор математических и статистических функций позволяет проводить детальный анализ изменений сигнала во времени, строить тренды и гистограммы, что упрощает обработку данных и повышает информативность измерений. Поддержка интерфейса LAN обеспечивает возможность интеграции в системы автоматизированного контроля и мониторинга, что особенно востребовано на производственных участках с высоким уровнем автоматизации.

Как выбрать вольтметр в линейке АКИП для лабораторных работ

При выборе универсального вольтметра для лаборатории необходимо учитывать несколько ключевых факторов, которые определяют применимость прибора в конкретных задачах. АКИП-2102/1 выделяется среди аналогов благодаря сочетанию высокой разрешающей способности, широкого частотного диапазона и расширенного набора функций, но для корректного выбора следует сопоставить его возможности с требованиями вашего проекта.

1. Точность и разрешение
Базовая погрешность 0,0035% для постоянного напряжения делает этот прибор подходящим для метрологических работ, где требуется класс точности 0,01 и выше. Для измерений в силовых цепях или при наличии значительных помех может хватить прибора с погрешностью 0,1–0,2%, но для лабораторных эталонов требуется именно такой уровень точности.

2. Частотный диапазон
Если ваша задача связана с анализом ВЧ-сигналов (свыше 100 кГц), прибор с верхним пределом 300 кГц подойдёт лучше, чем модели с частотным диапазоном до 100 кГц. Для измерения медленных процессов или постоянного тока верхний предел частоты не столь критичен, но наличие TrueRMS обязательно для корректной оценки искажённых сигналов.

3. Набор измеряемых параметров
АКИП-2102/1 измеряет не только напряжение и ток, но и сопротивление, ёмкость, температуру, выполняет математические расчёты. Если вам нужны только базовые измерения напряжения — можно рассмотреть более простые модели. Если требуется полный комплекс измерений, включая статистику и анализ трендов, то этот прибор будет оптимальным выбором.

4. Интерфейсы и автоматизация
Наличие интерфейса LAN позволяет организовать удалённый доступ и интеграцию с системами АСУ ТП. Если вы планируете использовать прибор в составе автоматизированного стенда, убедитесь, что выбранная модель поддерживает необходимые протоколы (USB, RS-232, RS-485, LAN). Для ручных измерений наличие всех интерфейсов не критично, но может быть полезно для документирования результатов.

5. Эргономика и конструкция
Прибор выполнен в настольном форм-факторе с возможностью установки на переднюю и заднюю панель, что упрощает интеграцию в стенды. Наличие цветного графического дисплея улучшает визуализацию данных, но для работы в лаборатории это не всегда критично — важнее стабильность показаний и защита от помех.

Эксплуатация, транспортировка и хранение

Для обеспечения долговременной и безотказной работы вольтметра АКИП-2102/1 необходимо соблюдать условия эксплуатации, хранения и транспортировки, рекомендованные производителем.

1. Условия эксплуатации
Прибор предназначен для работы в закрытых помещениях с контролируемыми климатическими условиями. Рекомендуемый диапазон температур: от +10 °C до +40 °C, относительная влажность воздуха — не более 80% при температуре до +30 °C. Не допускается эксплуатация прибора в помещениях с повышенной запылённостью, агрессивными газами или в условиях вибрации.

2. Электропитание
Вольтметр подключается к сети переменного тока 220 В ±10% частотой 50–60 Гц. Подключение должно осуществляться через стабилизированный источник питания. При работе с чувствительными измерениями рекомендуется использование источника бесперебойного питания (ИБП) для защиты от кратковременных скачков напряжения.

3. Подключение и заземление
Для минимизации помех и наводок измеряемый сигнал следует подключать экранированными кабелями с минимальной длиной проводников. Не допускается работа прибора без заземления. Входные разъёмы на передней и задней панели позволяют оптимизировать подключение в зависимости от конфигурации стенда.

4. Хранение
При длительном простое прибор следует хранить в сухом помещении при температуре от 0 °C до +40 °C и относительной влажности до 80%. Запрещается хранение вблизи источников тепла, в условиях повышенной влажности или прямого солнечного света. Прибор должен быть отключён от сети и защищён от механических повреждений.

5. Транспортировка
Прибор должен транспортироваться в заводской упаковке или аналогичной таре, предотвращающей механические повреждения и воздействие влаги. Рекомендуется избегать сильных ударных нагрузок и вибрации. После транспортировки в условиях отрицательных температур прибор следует выдержать в нормальных условиях не менее 2 часов перед включением.

6. Обслуживание и поверка
Для поддержания метрологических характеристик вольтметр должен проходить периодическую поверку в аккредитованной лаборатории. Интервал поверки зависит от условий эксплуатации и нормативных требований, но для приборов класса точности 0,0035 рекомендуется ежегодная поверка. Входной контроль после транспортировки и перед началом работы позволяет выявить возможные неисправности.

Типовые вопросы по эксплуатации вольтметра АКИП-2102/1

В этом разделе собраны ответы на наиболее часто задаваемые вопросы, связанные с использованием и настройкой универсального вольтметра АКИП-2102/1.

• Какое напряжение питания требуется для работы?
  Прибор подключается к сети переменного тока 220 В ±10% частотой 50–60 Гц. Использование стабилизированного источника питания рекомендуется для защиты от помех.
• Можно ли использовать прибор для измерения малых сигналов?
  Да, вольтметр обеспечивает разрешение 0,1 мкВ для постоянного тока и 1 мкВ для переменного, что позволяет измерять сигналы нано- и микровольтового уровня, критичные для лабораторных применений.
• Как подключить измеряемый сигнал?
  Измеряемый сигнал подводится к входным клеммам на передней или задней панели с помощью экранированных проводников. Для минимизации помех рекомендуется использовать заземление и короткие соединительные линии.
• Какие датчики температуры поддерживаются?
  Прибор измеряет температуру с помощью термисторов и RTD-датчиков (Pt100, Pt1000). Поддержка различных типов датчиков позволяет использовать прибор для мониторинга температуры в испытательных камерах и системах термостатирования.
• Какой интерфейс использовать для подключения к компьютеру?
  В комплекте предусмотрены интерфейсы USB (2 порта), RS-232, RS-485 и LAN, что позволяет организовать как прямое подключение, так и удалённый доступ через локальную сеть.
• Как часто нужно проводить поверку?
  Для поддержания метрологических характеристик рекомендуется проводить поверку не реже одного раза в год в аккредитованной лаборатории. В условиях интенсивной эксплуатации или при высоких требованиях к точности интервал может быть сокращён.
• Можно ли использовать прибор для измерения импульсных сигналов?
  Прибор поддерживает измерение сигналов в диапазоне частот от 3 Гц до 300 кГц, что позволяет фиксировать импульсные сигналы с длительностью фронтов свыше 3 мкс. Для точного анализа импульсов с крутыми фронтами требуется дополнительная настройка развёртки и подключение через высокочастотные кабели.
• Как выполнить настройку допуска (Hi/Low Limit)?
  Вольтметр поддерживает функцию допускового контроля, при которой измеренные значения сравниваются с заданными уставками. Настройка выполняется через меню или удалённо через интерфейсы. При выходе за пределы уставок прибор может сигнализировать о неисправности с помощью светодиодной индикации или передачи данных.

Покупка Акип 2102/1 вольтметр универсальный + опция 11 + lan в BESTKIP

Чтобы купить АКИП-2102/1 вольтметр универсальный + опция 11 + lan, оформите заказ онлайн или напишите в отдел продаж — поможем с подбором под регламент, метрологией и комплектацией. BESTKIP работает с юрлицами и частными заказчиками по всей России.

• В наличии — можно оформлять заказ без ожидания поставки.
• Документы для юрлиц — КП, счёт, спецификация под вашу процедуру закупки.
• Подбор специалиста — оценим, насколько П-2102 закрывает вашу задачу или стоит рассмотреть альтернативу.
