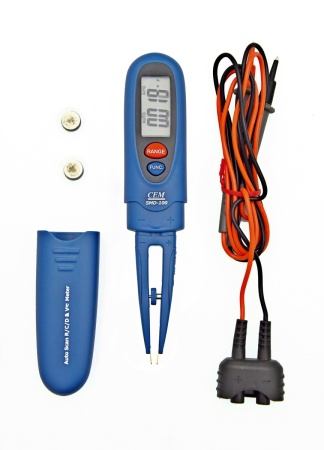

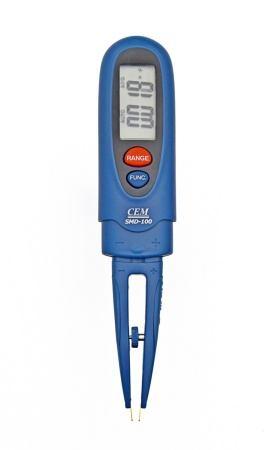

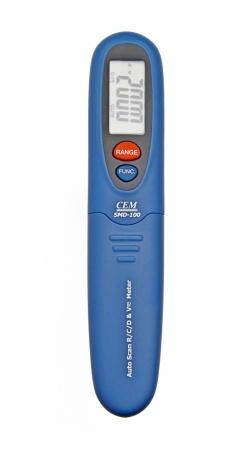

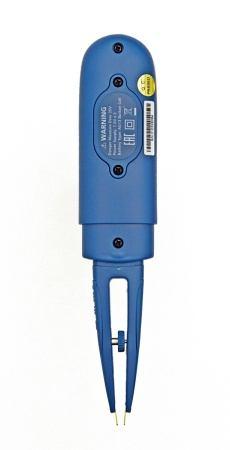

SMD-100 мультиметр - измеритель параметров SMD-компонентов

Мультиметр CEM (Китай) SMD-100 - измеритель параметров SMD-компонентов представляет собой специализированный портативный цифровой прибор, сочетающий функции классического мультиметра и прецизионного тестера для поверхностного монтажа. Модель SMD-100 оснащена высококонтрастным ЖК-дисплеем с разрешением 6000 отсчётов и базовой погрешностью всего 0,8%, что выводит её в класс измерительных приборов повышенной точности. Уникальная особенность SMD-100 — восьмидиапазонный измеритель ёмкости от 6 нФ до 60 мФ, что позволяет тестировать практически все типы конденсаторов, встречающихся в современной электронике, включая электролитические, керамические и танталовые. Прибор адаптирован для работы с компонентами малых форм-факторов, обеспечивая прямое измерение сопротивления вплоть до 60 МОм с шестью поддиапазонами и тестирование диодов с фиксацией прямого падения напряжения. Расширенный температурный диапазон эксплуатации от -10 до +50 °C и рабочая высота до 3000 метров делают SMD-100 надёжным инструментом как в лабораторных условиях, так и в полевых выездных сервисах.

Высокая разрешающая способность

6000-отсчётный ЖК-дисплей мультиметра SMD-100 обеспечивает трёхкратное превосходство над базовыми 2000-отсчётными приборами, что критически важно при измерении малых напряжений, токов и ёмкостей в SMD-компонентах. На диапазоне 600 мВ постоянного напряжения прибор позволяет фиксировать изменения с шагом 0,1 мВ, а при измерении сопротивления на пределе 600 Ом разрешение достигает 0,1 Ом. Такая детализация даёт возможность отслеживать доли процента отклонения параметров резисторов и конденсаторов, выявляя нестабильные элементы ещё на этапе входного контроля. Быстродействие 2 измерения в секунду обеспечивает комфортную работу в динамическом режиме — показания обновляются достаточно часто, чтобы наблюдать изменение параметров при прогреве или механическом воздействии на компонент. Важно: SMD-100 использует ручное переключение диапазонов, что даёт оператору полный контроль над процессом измерения, исключая ошибки автоматического выбора предела в нестандартных ситуациях. Двойная изоляция и входное сопротивление 10 МОм гарантируют минимальное влияние на измеряемую цепь и защищают оператора от поражения электрическим током.

• Разрядность: 6000 отсчётов — отображение до 5999 с учётом знака, что втрое точнее, чем у моделей с 2000 отсчётов.
• Шаг квантования: на пределе 600 мВ — 0,1 мВ; на 600 Ом — 0,1 Ом.
• Скорость обновления: 2 измерения в секунду — оптимальный баланс между откликом и стабильностью.
• Тип индикации: ЖК-дисплей, без подсветки (по данным каталога), с индикацией единиц и разряда батареи.

Ёмкостная метрология

Главное конструктивное отличие SMD-100 от универсальных мультиметров — наличие восьми фиксированных диапазонов измерения ёмкости: 6 нФ, 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, 6 мФ и 60 мФ. Такой широкий охват позволяет тестировать конденсаторы от малых 1–2 пФ (в пересчёте через диапазон 6 нФ) до крупных электролитических ёмкостей 10 000–47 000 мкФ (в пределах 60 мФ). Для сервисных центров по ремонту блоков питания, материнских плат, инверторов и драйверов это означает возможность быстрой проверки фильтрующих конденсаторов, времязадающих цепей и накопительных элементов без использования отдельного RCL-метра. Важно отметить, что измерение ёмкости на SMD-100 выполняется по методу заряда-разряда с фиксацией постоянной времени, что даёт корректные результаты для конденсаторов с малым тангенсом угла потерь. На практике это позволяет выявлять потерю ёмкости, увеличение ESR (эквивалентного последовательного сопротивления) и полный выход из строя элемента. Для электролитических конденсаторов рекомендуется перед измерением полностью разряжать их через резистор во избежание повреждения входных цепей мультиметра.

• Диапазоны ёмкости: от 6 нФ до 60 мФ с шагом ×10 — 8 фиксированных пределов.
• Разрешение: на пределе 6 нФ — до 1 пФ; на 60 мФ — до 10 мкФ.
• Метод измерения: заряд-разряд через внутренний резистор, отображение в мкФ, нФ или мФ.
• Применение: проверка керамических, плёночных, электролитических и танталовых конденсаторов.

Резистивный охват

Мультиметр SMD-100 предлагает шесть диапазонов сопротивления: 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм и 60 МОм, что перекрывает практически весь спектр резисторов, используемых в электронных схемах — от токоизмерительных шунтов (сотни Ом) до высокоомных делителей и датчиков влажности (десятки МОм). В сочетании с базовой погрешностью 0,8% и 6000-отсчётной индикацией прибор позволяет с высокой точностью определять допуски резисторов (±1%, ±0,5%, ±0,25%), что критично при ремонте измерительной техники, аудиоаппаратуры и прецизионных источников питания. Функция прозвонки целостности цепи со звуковым сигналом активируется автоматически при сопротивлении ниже порога срабатывания (обычно около 30–50 Ом), ускоряя поиск обрывов в печатных платах, кабелях и соединительных разъёмах. Режим проверки диодов позволяет определять прямое падение напряжения на p-n переходе (в вольтах), что полезно при тестировании диодных мостов, стабилитронов и транзисторных переходов. Входное сопротивление 10 МОм на всех диапазонах напряжения гарантирует, что SMD-100 не будет шунтировать высокоомные делители, сохраняя точность измерения в цепях с большим выходным сопротивлением.

• Диапазоны R: 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм — шесть пределов с шагом ×10.
• Точность: базовая погрешность 0,8% во всём диапазоне сопротивлений.
• Прозвонка: звуковой сигнал при сопротивлении цепи ниже порога (встроенный компаратор).
• Тест диодов: отображение прямого падения напряжения в вольтах, ток теста около 1 мА.

Условия эксплуатации

SMD-100 спроектирован для работы в широком диапазоне климатических условий: температура эксплуатации от -10 до +50 °C, что на 15 °C шире, чем у большинства бытовых мультиметров (обычно 5–40 °C). Это позволяет использовать прибор в неотапливаемых мастерских, гаражных боксах, на открытых строительных площадках и в полевых условиях без риска отказа электроники. Диапазон хранения от -30 до +60 °C допускает транспортировку и кратковременное пребывание в транспортных средствах в зимний и летний периоды. Важное дополнение — рабочая высота до 3000 метров над уровнем моря, что делает SMD-100 пригодным для применения в горной местности, на высотных объектах и в авиационных сервисных центрах (в зоне пониженного атмосферного давления). Встроенное автоматическое отключение через ~10 минут бездействия предотвращает разряд батареи, продлевая ресурс элемента питания. Индикатор низкого заряда на дисплее предупредит о необходимости замены батареи до того, как погрешность выйдет за допустимые пределы. Категория перенапряжений CAT III 600 В и двойная изоляция корпуса гарантируют безопасность при измерениях в распределительных сетях, хотя SMD-100 в первую очередь ориентирован на низковольтную электронику до 50 В.

• Температура работы: -10…+50 °C — расширенный диапазон для полевых и промышленных условий.
• Рабочая высота: до 3000 м — для применения на высотных объектах.
• Защита: CAT III 600 В, двойная изоляция, входное сопротивление 10 МОм.
• Автоотключение: ~10 минут, индикатор разряда батареи — контроль состояния питания.

По сравнению с универсальным мультиметром DT-3290 (2000 отсчётов, базовая погрешность 1,5%, ёмкость отсутствует) SMD-100 предлагает принципиально иной набор возможностей: трёхкратно выше разрешение, почти вдвое лучше точность и специализированный ёмкостный канал, отсутствующий у базовых моделей. В линейке CEM SMD-100 занимает нишу компонентного тестера, приближаясь по функциональности к портативным RCL-метрам, но сохраняя полный набор режимов мультиметра для напряжения (до 50 В) и сопротивления. От старших моделей, таких как DT-3260 с бесконтактным детектором напряжения или DT-3290 с током до 400 мА, SMD-100 отличается ограниченным пределом напряжения 50 В (против 600 В) и отсутствием токовых измерений — это сознательное сужение в пользу точности и возможности работы с SMD-компонентами. Для радиоинженера, занимающегося ремонтом мобильных устройств, ноутбуков, контроллеров и автомобильной электроники, SMD-100 становится незаменимым помощником: проверка конденсаторов на утечку и потерю ёмкости, подбор резисторов в делителях, тестирование диодных сборок — все эти задачи решаются одним компактным прибором. При необходимости SMD-100 может проходить поверку в аккредитованных метрологических лабораториях, что позволяет использовать его в контролируемых сферах деятельности и для выпуска продукции по ГОСТ. Сочетание высокой точности, специализированных функций и расширенного температурного диапазона делает SMD-100 рациональным выбором для профессиональных сервисных центров, учебных лабораторий и мобильных ремонтных бригад.
