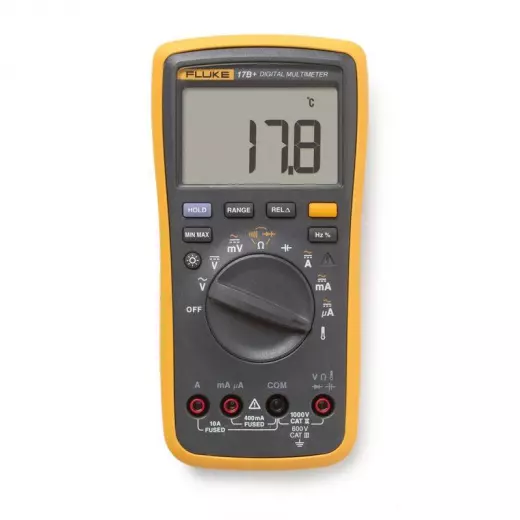

Fluke 17b+ мультиметр

Мультиметр Fluke (США) Fluke 17b+ — это портативный цифровой измерительный прибор базовой профессиональной серии, сочетающий в себе высокую точность, расширенный функционал и защиту по категории безопасности CAT III 600 В / CAT IV 300 В. Модель 17b+ ориентирована на электриков, сервисных инженеров и монтажников, которым ежедневно требуется измерять напряжение до 1000 В, постоянный и переменный ток до 10 А, сопротивление до 40 МОм, а также ёмкость, частоту и температуру. В отличие от младших моделей линейки, 17b+ оснащён отдельным температурным каналом и функцией измерения частоты сигнала, что делает его более универсальным помощником при диагностике электродвигателей, источников питания и систем автоматики. Сочетание базовой погрешности 0,5 % по постоянному напряжению и интуитивно понятного интерфейса позволяет выполнять большинство рутинных измерений без необходимости перенастройки прибора. В данной карточке мы детально разберём ключевые возможности и технические характеристики мультиметра 17b+, подтверждённые данными из каталога производителя.

Измерение напряжения

Мультиметр 17b+ обеспечивает измерение постоянного и переменного напряжения в широком диапазоне от 0,1 мВ до 1000 В, что покрывает все типичные задачи от проверки цепей низкого напряжения (5 В, 12 В, 24 В) до контроля силовых линий 220/380 В и промышленных сетей 690 В. Постоянное напряжение измеряется с погрешностью ± (0,5 % + 3 ед. мл. разр.), а переменное — ± (1,0 % + 3 ед. мл. разр.) в полосе частот от 40 Гц до 500 Гц. Высокое входное сопротивление прибора (не менее 10 МОм) сводит к минимуму влияние мультиметра на работу измеряемой цепи, что критически важно при диагностике электронных схем и преобразователей частоты.

• Постоянное напряжение (DCV): диапазон от 0,1 мВ до 1000 В, основная погрешность ± (0,5 % + 3 ед. мл. разр.). Подходит для проверки аккумуляторов, блоков питания, выходов датчиков и контроллеров.
• Переменное напряжение (ACV): диапазон от 0,1 мВ до 1000 В, погрешность ± (1,0 % + 3 ед. мл. разр.), частотный диапазон от 40 Гц до 500 Гц. Эффективно измеряет напряжение в сетях электроснабжения и на выходе трансформаторов.
• Разрешающая способность: на младших пределах — 0,1 мВ, что позволяет фиксировать падение напряжения на диодах и транзисторных переходах.
• Защита входов: прибор выдерживает кратковременные перенапряжения до 1000 В постоянного/переменного тока без повреждения измерительного тракта.

Ток и сопротивление

Базовые измерения тока и сопротивления в модели 17b+ реализованы с учётом требований эксплуатационной надёжности и удобства. Токовые цепи защищены предохранителями, а диапазон до 10 А позволяет работать как с маломощными потребителями (датчики, реле), так и с нагрузками в силовых цепях. Измерение сопротивления охватывает весь спектр задач от проверки целостности проводки до оценки изоляции и сопротивления контактов.

• Постоянный ток (DCA): диапазон от 0,1 мА до 10 А, погрешность ± (1,0 % + 3 ед. мл. разр.). Позволяет контролировать ток заряда аккумуляторов и потребление электронных модулей.
• Переменный ток (ACA): диапазон от 0,1 мА до 10 А, погрешность ± (1,5 % + 3 ед. мл. разр.), частотный диапазон от 40 Гц до 200 Гц. Используется для диагностики обмоток электродвигателей и трансформаторов.
• Сопротивление (Ом): диапазон от 0,1 Ом до 40 МОм, погрешность ± (0,4 % + 2 ед. мл. разр.). Высокая точность в области низких сопротивлений (до 40 Ом) делает 17b+ удобным для прозвонки кабельных линий и измерения переходных сопротивлений.
• Режим прозвонки: звуковой сигнал срабатывает при сопротивлении ниже установленного порога (обычно ≤ 100 Ом), что ускоряет проверку целостности цепей.

Частота и ёмкость

Одним из главных отличий мультиметра 17b+ от базовых моделей начального уровня является наличие встроенного частотомера и измерителя ёмкости. Эти функции значительно расширяют область применения прибора, позволяя выполнять проверку работоспособности конденсаторов, определять частоту вращения валов (через тахометрические датчики) и контролировать параметры генераторов сигналов.

• Частота и коэффициент заполнения: диапазон от 10 Гц до 100 кГц, погрешность ± (0,1 % + 3 ед. мл. разр.). Данная точность достаточна для настройки импульсных источников питания и проверки работы ШИМ-контроллеров.
• Измерение ёмкости: диапазон от 0,01 нФ до 1000 мкФ, погрешность ± (2,0 % + 5 ед. мл. разр.). Охватывает большинство типов конденсаторов, используемых в силовой и радиоэлектронной аппаратуре — от керамических до электролитических.
• Режим проверки диодов: измерение падения напряжения на pn-переходе с точностью до 0,001 В, что полезно при ремонте импульсных блоков питания.
• Автоматический выбор диапазона: в режимах частоты и ёмкости 17b+ самостоятельно определяет оптимальный предел измерения, упрощая работу с параметрами неизвестной величины.

Температурный канал

Интегрированный в конструкцию мультиметра 17b+ температурный канал с диапазоном от -55 °C до +400 °C и погрешностью ± (2,0 % + 1 °C) представляет собой востребованный инструмент для обслуживания холодильного оборудования, систем отопления, вентиляции и кондиционирования (ОВК). Возможность измерения температуры непосредственно с помощью термопары (в комплекте с прибором, как правило, поставляется термопара типа K) исключает необходимость использования отдельного пирометра или термометра.

• Диапазон температур: от -55 °C до +400 °C. Позволяет контролировать температуру перегрева силовых кабелей, обмоток трансформаторов и подшипников электродвигателей.
• Погрешность измерения: ± (2,0 % + 1 °C). Для бытовых и промышленных задач, где не требуется лабораторная точность, этой погрешности достаточно для принятия решений о состоянии оборудования.
• Быстродействие: термопара подключается к стандартным гнёздам мультиметра, а результат отображается на дисплее в течение 1–2 секунд.
• Совместимость: 17b+ работает с большинством термопар типа K, доступных в продаже, что упрощает замену или расширение измерительных каналов.

Сравнивая мультиметр 17b+ с более простыми моделями линейки (например, серией 15b+), следует отметить наличие температурного канала и частотомера, а также повышенную точность измерения сопротивления (0,4 % против 0,5 % у младшей модели). В отличие от старших профессиональных серий (например, 87V), 17b+ не оснащён функцией True RMS и измерителем проводимости, однако его возможностей достаточно для подавляющего большинства задач в сфере обслуживания электрооборудования, монтажа и ремонта бытовой и офисной техники. Более высокая, по сравнению с моделями начального уровня, защита по категории CAT III 600 В делает 17b+ предпочтительным выбором для работы в распределительных щитах и промышленных зонах с высокими токами короткого замыкания.

Покупка Fluke (США) 17b+ мультиметр в BESTKIP

Купить Fluke (США) 17b+ мультиметр можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — сравним 17b с соседними индексами по разрядности, CAT и диапазонам.
