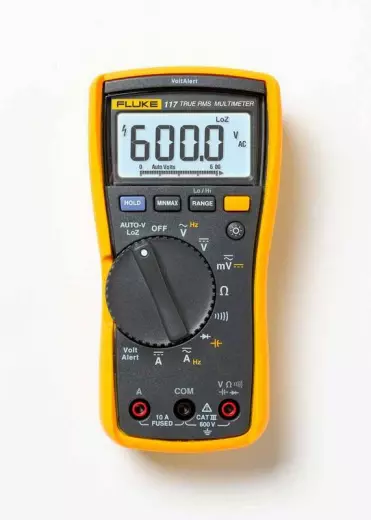

FLUKE-117 Мультиметр

Мультиметр Fluke (США) FLUKE-117 — это профессиональный измерительный прибор, созданный для электриков, сервисных инженеров и специалистов по обслуживанию систем автоматизации, который сочетает в себе высокую точность измерений истинных среднеквадратичных значений (True RMS), расширенный функционал для диагностики цепей переменного и постоянного тока, а также уникальную систему бесконтактного обнаружения напряжения VoltAlert™. В основе работы прибора лежит способность обрабатывать негармонические сигналы, что критически важно при работе с современным оборудованием с импульсными блоками питания, частотными приводами и электронными балластами. Максимальное количество отсчетов дисплея составляет 6000, что обеспечивает высокую детализацию показаний, а автоматический и ручной выбор диапазона измерений дает гибкость как для быстрого тестирования, так и для тонкой настройки параметров. Модель отличается низкоомным входом LoZ, который эффективно подавляет паразитные наводки и исключает ложные показания на цепях с так называемым «фантомным» напряжением, что особенно актуально при проверке целостности проводки и распределительных щитов. Корпус прибора оснащен съемным защитным чехлом, а доступ к батарее организован без необходимости разборки корпуса, что упрощает замену элемента питания в полевых условиях. Индикация опасного напряжения и функция автовыключения с индикацией низкого заряда батареи делают работу с прибором не только эффективной, но и максимально безопасной. Трехлетний гарантийный срок подтверждает надежность и долговечность конструкции, соответствующей жестким стандартам безопасности EN61010-1 CAT III 600 В, позволяя использовать мультиметр в распределительных устройствах и промышленных сетях. Линейка функций включает аналоговую шкалу для визуальной оценки динамики сигнала, режим удержания показаний (Hold), а также регистрацию минимальных и максимальных значений, что незаменимо при поиске периодических сбоев и анализе переходных процессов.

Измерение напряжения

FLUKE-117 демонстрирует выдающиеся возможности в области измерения как постоянного, так и переменного напряжения, охватывая широкий диапазон от милливольт до 600 вольт. Для постоянного напряжения доступны поддиапазоны 600.0 мВ, 6.000 В, 60.00 В и 600.0 В, с базовой точностью 0.5% для основных диапазонов, что гарантирует минимальную погрешность при калибровке датчиков, проверке выходов контроллеров и источниках питания. При измерении постоянного напряжения в диапазоне 600.0 мВ точность составляет 2.0% + 3 единицы младшего разряда, что позволяет работать с низковольтными сигналами датчиков и измерительными шунтами. Для переменного напряжения, измеряемого по истинному среднеквадратичному значению (True RMS), доступны диапазоны 600.0 мВ, 6.000 В, 60.00 В и 600.0 В, причем базовая точность в диапазоне частот от 45 Гц до 500 Гц равна 1.0% + 3, а в расширенном диапазоне от 500 Гц до 1 кГц погрешность составляет 2.0% + 3. Особого внимания заслуживает режим Auto Volts, который автоматически определяет тип сигнала (постоянный или переменный ток) в диапазоне до 600 В, обеспечивая точность 2.0% + 3 для постоянного и переменного тока до 500 Гц, и 4.0% + 3 для частот до 1 кГц. Это делает прибор незаменимым при работе в условиях, где характер сигнала может меняться, например, при проверке выходных каскадов частотных преобразователей или инверторов. Измерение милливольтовых уровней как постоянного, так и переменного напряжения позволяет проводить прецизионную диагностику термопар без использования дополнительного оборудования, хотя встроенная функция измерения температуры с термопарой K-типа доступна для диапазона от -40 °C до 400 °C с точностью 1% + 102°C, что покрывает большинство задач технического обслуживания систем отопления и вентиляции. Важно отметить, что низкоомный вход LoZ при измерении напряжения эффективно разряжает паразитные емкости и убирает шумовые составляющие, что особенно важно при работе в щитах управления со смешанными цепями, где наводки от силовых кабелей достигают десятков вольт.

Измерение тока

Токовые измерения в модели FLUKE-117 реализованы с возможностью работы как с постоянным, так и с переменным током в диапазоне до 10 А, при этом допустим кратковременный ток до 20 А в течение максимум 30 секунд, что позволяет безопасно тестировать пусковые токи электродвигателей и токи короткого замыкания в цепях управления. Для постоянного тока доступны диапазоны 6.000 А и 10.00 А с разрешением 0.001 А и 0.01 А соответственно и базовой точностью 1.0% + 3, что достаточно для контроля заряда аккумуляторных батарей, проверки токовых цепей питания контроллеров и датчиков с аналоговым выходом 4-20 мА. Измерение переменного тока основано на принципе True RMS и охватывает те же диапазоны 6.000 А и 10.00 А с частотным диапазоном от 45 Гц до 500 Гц и точностью 1.5% + 3, что превосходит требования для большинства промышленных и бытовых применений, включая проверку нагрузки в осветительных сетях и силовых распределительных щитах. Важной особенностью является возможность измерения частоты сигнала как по напряжению, так и по току на пяти диапазонах: 99.99 Гц, 999.99 Гц, 9.999 Гц, 50.00 Гц и дополнительно до 50 кГц, с разрешением от 0.001 Гц до 0.01 Гц и точностью 0.1% + 2, что делает прибор полноценным инструментом для анализа параметров сетей и проверки работы генераторов. Измерительные гнезда мультиметра рассчитаны на стандартные щупы с диаметром наконечника 4 мм, а максимальное падение напряжения на входе при токе до 10 А не превышает 0.6 В, что минимизирует влияние прибора на измеряемую цепь. При работе с переменными токами высокой частоты система True RMS обеспечивает корректное отображение реального теплового эффекта сигнала, что критично при измерении токов в цепях с импульсными блоками питания и электронными балластами люминесцентных ламп. Дополнительным преимуществом является возможность фиксации показаний на дисплее, а также регистрация минимальных и максимальных значений, что позволяет отслеживать броски тока при включении мощной нагрузки и оценивать пиковые потребления без постоянного визуального контроля.

Измерение сопротивления

Функционал измерения сопротивления в FLUKE-117 охватывает диапазон от 600.0 Ом до 40.00 МОм, что позволяет решать задачи от проверки целостности кабелей до диагностики изоляции и оценки сопротивления обмоток трансформаторов. В диапазоне 600.0 Ом разрешение составляет 0.1 Ом, а точность в диапазонах до 6.000 МОм включительно равна 0.9% + 1, что достаточно для точного измерения низкоомных резисторов и катушек индуктивности. Для диапазона 40.00 МОм точность немного снижается до 1.5% + 2, но это по-прежнему позволяет оценивать сопротивления утечки в кабельных линиях и изоляции электродвигателей. Особого внимания заслуживает режим прозвонки цепей со звуковым сигналом, который срабатывает при сопротивлении менее 20 Ом и отключается при сопротивлении более 250 Ом, причем прибор реагирует на разрыв или короткое замыкание длительностью от 500 микросекунд, что удобно для быстрого тестирования печатных плат, жгутов проводов и предохранителей. Параллельно доступен режим проверки диодов с диапазоном 2.000 В, разрешением 0.001 В и точностью 0.9% + 2, который позволяет не только определять прямое падение напряжения на полупроводниковых переходах, но и косвенно оценивать исправность светодиодов и выпрямительных мостов. При измерениях на высоких сопротивлениях автоматический выбор диапазона помогает быстро сориентироваться в значении, а ручной режим полезен, когда необходимо зафиксировать конкретный поддиапазон для исключения паразитных влияний переключений. Аналоговая шкала, отображаемая на дисплее, дает наглядное представление об изменении сопротивления во времени, что полезно при проверке потенциометров, термисторов и датчиков положения. Все измерения сопротивления сопровождаются защитой от перенапряжения до 600 В, что исключает повреждение прибора при случайном попадании напряжения на измерительные щупы.

Измерение емкости

Возможности измерения емкости в FLUKE-117 являются одними из самых широких в своем классе, охватывая значения от 1 нФ до 9999 мкФ с четырьмя основными поддиапазонами: 1000 нФ, 10.00 мкФ, 100.0 мкФ, 9999 мкФ, а также расширенным диапазоном от 100 мкФ до 1000 мкФ с точностью 1.9% + 2, и свыше 1000 мкФ с точностью 5% + 20%, что позволяет тестировать как малые конденсаторы в цепях синхронизации и фильтрации, так и большие электролитические емкости в блоках питания и пусковых устройствах. Разрешение в диапазоне до 1000 нФ составляет 1 нФ, что дает возможность различать близкие значения при подборе конденсаторов в колебательных контурах и RC-цепях, а в диапазоне 10.00 мкФ разрешение достигает 0.01 мкФ, обеспечивая высокую детализацию при диагностике цепей задержки. Измерение емкости осуществляется путем подачи тестового сигнала и расчета времени заряда конденсатора через внутренние резисторы, при этом прибор автоматически разряжает конденсатор перед началом теста, что предотвращает повреждение входных цепей и гарантирует безопасность оператора. Этот режим особенно востребован при ремонте бытовой техники, импульсных блоков питания, инверторов и систем кондиционирования, где выход параметров емкости за пределы допустимых значений часто является причиной отказов. Наряду с измерением емкости мультиметр позволяет оценивать частоту сигнала до 50 кГц, что полезно для проверки тактовых генераторов, кварцевых резонаторов и выходов ШИМ-контроллеров, причем измерение частоты доступно как по каналу напряжения, так и по каналу тока. В дополнение к этому режим «LowZ» (низкоомный вход) может быть использован для подавления паразитных наводок при измерении емкости в сложных цепях, хотя основной его функцией является борьба с фантомными напряжениями, что расширяет область применения прибора в распределительных сетях. Все результаты измерений выводятся на крупный, контрастный жидкокристаллический дисплей с подсветкой, которая автоматически включается при низкой освещенности, а наличие аналоговой шкалы в виде столбчатой диаграммы позволяет наблюдать изменения емкости в реальном времени, например, при зарядке или разрядке конденсатора через внешнюю цепь.

Функциональные особенности мультиметра FLUKE-117 включают интеллектуальную систему бесконтактного детектора напряжения VoltAlert™, которая позволяет обнаруживать наличие опасного переменного напряжения в проводниках без прямого гальванического контакта, что значительно повышает безопасность при работе в распределительных шкафах и кабельных лотках. Прибор также оснащен функцией автоматического выбора диапазона измерений, что ускоряет рутинные проверки, и ручным режимом для точной настройки, когда автоматика может ошибаться из-за шумов или нестабильных сигналов. Калибровка мультиметра может быть выполнена без вскрытия корпуса через специальные программные калибровочные контакты, что экономит время при регулярном сервисном обслуживании и не требует демонтажа платы. Защитный съемный чехол из прочного эластомера надежно удерживает прибор даже во влажных руках, а также амортизирует удары при падениях с высоты до 1 метра. В комплект поставки входят стандартные измерительные щупы с заостренными наконечниками, а также инструкция по эксплуатации на русском языке, что облегчает начало работы сразу после распаковки.

Перечень основных спецификаций согласно каталогу:

• Максимальное количество отсчетов дисплея: 6000
• Измерение действующего значения негармонических сигналов: True RMS для AC
• Базовая точность измерений постоянного напряжения: 0.50%
• Напряжение AC/DC: до 600 В
• Сила тока AC/DC: до 10 А (20 А до 30 сек)
• Сопротивление: до 40 МОм
• Частота: до 50 кГц
• Емкость: до 9999 мкФ
• Режим прозвонки со звуковым сигналом: включение < 20 Ом, отключение > 250 Ом

Дополнительные параметры и сервисные функции:

• Категория безопасности: EN61010-1 CAT III 600 В
• Режим низкоомного входа LoZ для уменьшения паразитных наводок
• Бесконтактный детектор напряжения VoltAlert™
• Регистрация Min / Max значений с временными метками
• Автоматическое отключение питания и индикация низкого заряда батареи
• Гарантийный срок: 3 года
• Калибровка без вскрытия корпуса, доступ к батарее без разборки

Таким образом, мультиметр FLUKE-117 представляет собой универсальный инструмент для профессиональной диагностики электрооборудования, сочетая в себе все необходимые режимы для повседневной работы электрика, сервисного инженера и наладчика систем автоматики. Его способность измерять True RMS, широкий диапазон сопротивлений, емкостей и частот, а также наличие бесконтактного детектора и низкоомного входа делают его одним из лучших приборов в своем ценовом сегменте. Простота обслуживания, надежная защита от перегрузок и удобный интерфейс с аналоговой шкалой и подсветкой обеспечивают комфортную работу даже в сложных условиях. Модель рекомендована для использования в энергетике, промышленности, на транспорте и в жилищно-коммунальном хозяйстве, где требуется высокая точность и воспроизводимость результатов. Все вышеперечисленные возможности подтверждены трехлетней гарантией и международными сертификатами безопасности, что гарантирует длительный срок службы и минимальные затраты на обслуживание.

Покупка Fluke (США) 117 Мультиметр в BESTKIP

Купить Fluke (США) 117 Мультиметр можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда FLUKE-117 оптимален, а когда стоит рассмотреть другую модель линейки.
