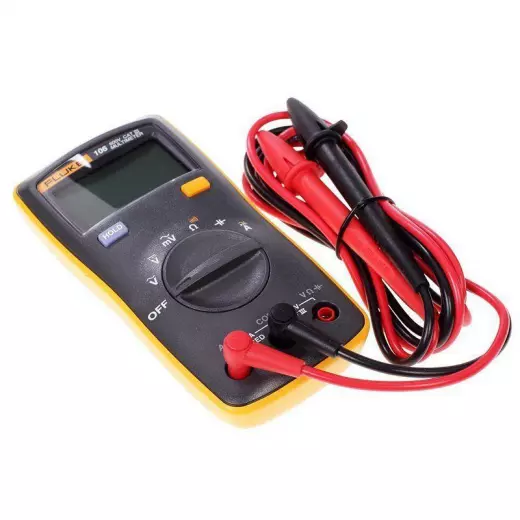

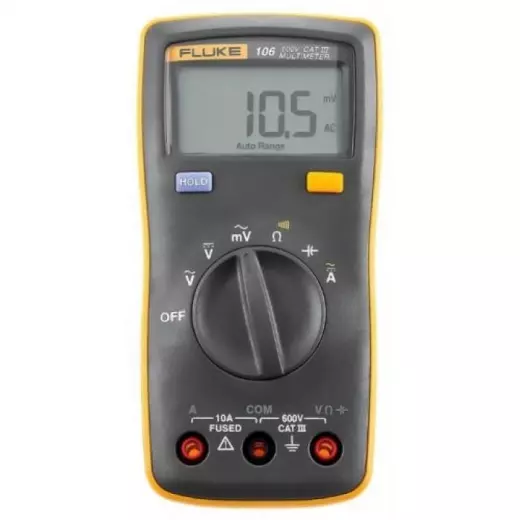

Fluke 106 цифровой мультиметр

Мультиметр Fluke (США) Fluke 106 — это портативный цифровой измерительный прибор профессионального уровня, построенный на базе 6000-отсчётного ЖК-дисплея и предназначенный для выполнения точных электротехнических измерений на объектах коммерческой и лёгкой промышленности. В основу данной модели заложена возможность измерения постоянного и переменного напряжения до 600 В и 600 В соответственно, постоянного и переменного тока до 10 А, сопротивления до 40 МОм, а также ёмкости до 1000 мкФ и частоты до 100 кГц. Ключевое преимущество 106 перед младшими моделями линейки Fluke — повышенная разрядность (6000 отсчётов вместо 4000) и расширенный диапазон измерения ёмкости с функцией определения коэффициента заполнения (рабочего цикла) импульсных сигналов. Прибор имеет класс безопасности CAT III 600 В и степень защиты IP 40, что гарантирует его надёжную работу в условиях промышленных электрощитовых и при проведении сервисных работ на оборудовании с переходными процессами. Ультракомпактный корпус (142 х 69 х 28 мм) и малый вес (200 г) делают 106 идеальным выбором для мобильных бригад электриков, инженеров по эксплуатации зданий и специалистов сервисных центров, которым требуется быстрый и достоверный контроль параметров цепей без перегрузки инструментария.

Точность и разрешение

Главное преимущество мультиметра 106 перед бюджетными аналогами — его метрологические характеристики, обеспечивающие высокую достоверность результатов даже при измерении слабых сигналов. Прибор построен на 6000-отсчётной шкале, что даёт существенно большее разрешение по сравнению с моделями на 2000 или 4000 отсчётов.

• Постоянное напряжение: диапазон измерений включает поддиапазоны 6,000 В, 60,00 В и 600,0 В. Разрешение составляет 0,001 В для диапазона 6 В, 0,01 В для 60 В и 0,1 В для 600 В. Базовая погрешность заявлена на уровне 0,5% + 3 единицы младшего разряда. Входной импеданс для измерений выше 600 мВ составляет >10 МОм, что обеспечивает высокий уровень подавления синфазных помех (100 дБ на постоянном токе) и не искажает параметры высокоомных цепей.
• Переменное напряжение: доступны диапазоны 6,000 В, 60,00 В и 600,0 В с теми же значениями разрешения. Погрешность составляет 1,0% + 3 е.м.р. Для сигналов малой амплитуды предусмотрен отдельный поддиапазон 600,0 мВ с разрешением 0,1 мВ и входным сопротивлением около 1 МОм, что крайне востребовано при проверке выходов датчиков и измерительных преобразователей.
• Сопротивление: омметр 106 охватывает диапазоны от 400,0 Ом до 40,00 МОм. На малых сопротивлениях (до 4 кОм) погрешность составляет 0,5% + 3 е.м.р., что позволяет точно определять сопротивление соединительных проводов, контактов реле и обмоток. Для высокоомных цепей (40 МОм) погрешность возрастает до 1,5% + 3, что остаётся приемлемым для диагностики изоляции и проверки резисторов в цепях питания.
• Токовые цепи: измерение постоянного и переменного тока осуществляется в двух диапазонах — 4,000 А и 10,00 А. Разрешение составляет 0,001 А и 0,01 А соответственно, погрешность в обоих случаях равна 1,5% + 3. Важная особенность — переменный ток измеряется только в частотном диапазоне 40–200 Гц, что покрывает стандартные сетевые частоты 50 и 60 Гц, но не подходит для частотных приводов и инверторов с высокочастотной модуляцией.

Ёмкость и частота

В отличие от базовых мультиметров, ограниченных электрическими параметрами, 106 включает в себя полноценный измеритель ёмкости и частотомер, что делает его пригодным для ремонта импульсных блоков питания, электроники управления двигателями и систем автоматики.

• Диагностика конденсаторов: ёмкость измеряется в шести поддиапазонах: 50,00 нФ, 500,0 нФ, 5,000 мкФ, 50,00 мкФ, 500,0 мкФ и 1000 мкФ. Разрешение варьируется от 0,01 нФ на самом чувствительном пределе до 1 мкФ на максимальном. Точность для малых ёмкостей (до 500 нФ) составляет 2% + 5 е.м.р., для больших (от 5 мкФ) — 5% + 5. Этого достаточно для проверки пусковых конденсаторов двигателей, фильтров в блоках питания и определение номинала неизвестных компонентов.
• Измерение частоты: частотомер 106 работает в диапазоне от 10 Гц до 100 кГц и включает пять поддиапазонов: 50,00 Гц, 500,0 Гц, 5,000 кГц, 50,00 кГц и 100,0 кГц. Максимальное разрешение составляет 0,01 Гц на пределе 50 Гц. Это позволяет контролировать частоту питающей сети, работу генераторов и тактовых сигналов в цифровых схемах, а также проверять выходные частоты преобразователей.
• Коэффициент заполнения: уникальная для бюджетного сегмента функция — измерение рабочего цикла (скважности) импульсных сигналов в диапазоне от 1% до 99% с разрешением 0,10%. Эта опция критически важна при настройке ШИМ-регуляторов, проверке управляющих сигналов контроллеров и диагностике импульсных источников питания, где рабочий цикл напрямую влияет на выходное напряжение и ток.
• Проверка диодов: тест полупроводников выполняется на пределе 2,000 В с разрешением 0,001 В. Прямое падение напряжения на p-n-переходе отображается с высокой точностью (погрешность 10%), что позволяет быстро отличать исправный кремниевый диод от пробитого или оборванного, а также оценивать целостность светодиодов.

Безопасность и защита

Мультиметр 106 спроектирован для работы в условиях повышенной опасности поражения электрическим током и оснащён многоуровневой системой защиты оператора и самого прибора. Все функции безопасности сертифицированы по стандартам IEC.

• Категория перенапряжения: прибор имеет сертификацию CAT III 600 В (стандарт IEC 61010-1). Это означает, что 106 допускается к подключению к цепям распределительного оборудования, трёхфазным сетям и вводным щитам зданий, где возможны импульсные перенапряжения высокого уровня. Максимальное напряжение между любой из клемм и потенциалом земли не должно превышать 600 В.
• Степень защиты IP 40: корпус защищён от попадания твёрдых предметов диаметром более 1 мм (инструмент, провода) и не имеет защиты от воды. Данный уровень считается стандартным для настольно-переносных приборов и гарантирует сохранность внутренней схемы при работе в загрязнённых промышленных средах.
• Токовая защита: для предотвращения повреждения прибора при перегрузках по току входные гнёзда защищены быстродействующим предохранителем на 11 А, 1000 В, установленным заводом-изготовителем Fluke. Использование предохранителей иной номинации или типа строго запрещено во избежание потери защиты и аннулирования гарантии.
• Экологические параметры: рабочий температурный диапазон — от 0 °C до +40 °C при относительной влажности без конденсации (порог конденсации при температуре >28 °C). Температура хранения расширена от -30 °C до +60 °C, что позволяет оставлять прибор в автомобиле или на складе без риска повреждения ЖК-дисплея.

Автономность и компактность

Эргономика и энергопотребление модели 106 продуманы для интенсивного ежедневного использования. Прибор отличается рекордным для профессиональных мультиметров временем автономной работы и малыми габаритами.

• Питание: в отличие от большинства мультиметров, использующих крону 9 В (6F22), 106 работает от двух элементов питания типа AAA (NEDA 24 A, IEC LR03) напряжением 1,5 В каждый. Это существенно упрощает замену батарей в полевых условиях, так как батарейки AAA доступны повсеместно. Ресурс одной комплектации батарей — минимум 200 часов непрерывной работы, что является одним из лучших показателей в классе.
• Дисплей: большой ЖК-экран с количеством отсчётов 6000 имеет скорость обновления 3 раза в секунду, что обеспечивает комфортное считывание показаний без зависаний. Отображение единиц измерения и символов пределов интуитивно понятно, а контрастность сохраняется при изменении угла обзора.
• Габаритно-весовые характеристики: размеры корпуса составляют всего 142 мм в длину, 69 мм в ширину и 28 мм в толщину. Вес прибора с установленными батареями — 200 г. Такая компактность позволяет носить 106 в кармане униформы или небольшой сумке для инструмента, не испытывая дискомфорта при длительном ношении.
• Электромагнитная совместимость: прибор соответствует стандарту IEC 61326-1 (портативное оборудование) и относится к промышленному классу A (для коммерческого использования). Это означает, что 106 не создаёт помех для другого оборудования и устойчив к внешним электромагнитным полям, характерным для промышленных предприятий и энергообъектов.

При сравнении с младшей моделью линейки Fluke, например, со Fluke 101 (4000 отсчётов, ограниченный набор функций), 106 выгодно отличается наличием измерения переменного тока, ёмкости и частоты с рабочим циклом. В то время как 101 позиционируется как базовый вольт-омметр, 106 полноценно закрывает потребности сервисного инженера и промышленного электрика, предоставляя все необходимые режимы в ультракомпактном корпусе. При этом, в отличие от старшего Fluke 107, модель 106 лишена функции True RMS, однако это не критично для работы с синусоидальными сигналами (сеть 50 Гц) и классическими электромеханическими нагрузками. Таким образом, 106 — это рациональный выбор для специалиста, которому нужен точный, защищённый и лёгкий мультиметр для регулярных выездных работ, без переплаты за функции промышленного True RMS, но с полноценным набором режимов для диагностики современного электрооборудования.
