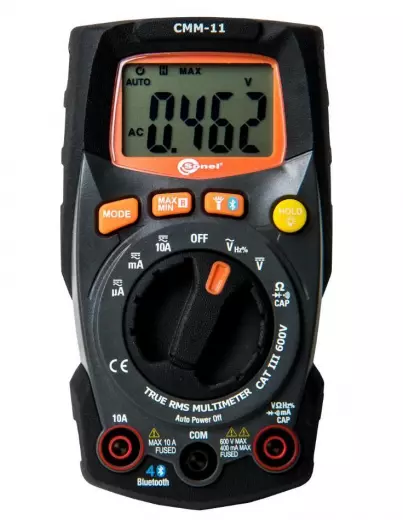

CMM-11 мультиметр цифровой

Мультиметр Sonel CMM-11 — это портативный цифровой измерительный прибор с расширенной функциональностью, оснащённый технологией True RMS и предназначенный для выполнения точных измерений в цепях переменного тока с несинусоидальной формой сигнала. Модель базируется на 4000-отсчётном ЖК-дисплее и позволяет измерять постоянное и переменное напряжение до 600 В, постоянный и переменный ток до 10 А, сопротивление до 40 МОм, ёмкость до 4000 мкФ и частоту до 100 кГц. Отличительной чертой CMM-11 в линейке Sonel является наличие полноценного True RMS для переменного напряжения и тока, что кардинально расширяет область применения прибора по сравнению с младшей моделью CMM-10 и делает его пригодным для работы с импульсными источниками питания, частотными преобразователями и ШИМ-сигналами. Высокий уровень защиты IP65, двойная изоляция и категория безопасности CAT III 600 В позволяют использовать CMM-11 в сложных условиях промышленных предприятий и на открытых строительных площадках. Компактный корпус с подсветкой, фонариком и увеличенным до 4000 мкФ диапазоном ёмкости делает CMM-11 рациональным выбором для сервисных инженеров, монтажников систем автоматики и обслуживающего персонала, работающего с современным электрооборудованием.

Истинные среднеквадратичные значения

Главное метрологическое преимущество мультиметра CMM-11 — это реализация функции True RMS для измерений переменного напряжения и тока. В отличие от приборов, измеряющих средневыпрямленное значение и калиброванных по синусоиде, CMM-11 вычисляет истинное среднеквадратичное значение, что критически важно при работе с искажёнными сигналами.

• Переменное напряжение True RMS: диапазоны измерения охватывают 4,000 В, 40,00 В, 400,0 В и 600 В с разрешением от 0,001 В до 1 В соответственно. Погрешность составляет ±(1,0% и.в. + 5 е.м.р.) для низких диапазонов и ±(1,2% и.в. + 5 е.м.р.) для предела 600 В. Частотный диапазон для корректного измерения True RMS ограничен 50–60 Гц, что покрывает стандартные сетевые частоты, но не подходит для высокочастотных гармоник. Входное сопротивление во всех режимах переменного напряжения составляет 10 МОм.
• Переменный ток True RMS: токовые измерения выполняются в шести поддиапазонах — 400,0 мкА, 4000 мкА, 40,00 мА, 400,0 мА и 10 А. Разрешение варьируется от 0,1 мкА до 0,01 А. Погрешность составляет ±(2,0% и.в. + 5 е.м.р.) на микроамперных пределах, ±(2,5% и.в. + 5 е.м.р.) на миллиамперных пределах и ±(3,0% и.в. + 7 е.м.р.) на пределе 10 А. Частотный диапазон также ограничен 50–60 Гц. Это делает CMM-11 идеальным инструментом для измерения токов электродвигателей, управляемых частотными преобразователями, и токов в цепях с импульсными блоками питания.
• Сравнение с CMM-10: в то время как младшая модель CMM-10 измеряет переменное напряжение и ток по средневыпрямленному значению, CMM-11 обеспечивает достоверные показания при любых формах кривой. Это особенно важно при контроле качества электроэнергии, где коэффициент искажения (THD) может достигать 30–40% на нелинейных нагрузках.
• Практические сценарии: True RMS в CMM-11 позволяет точно измерять напряжение в цепях с диодными мостами, тиристорными регуляторами и инверторами, где форма сигнала далека от синусоидальной. Это даёт электрику достоверные данные для принятия решений о нагрузочной способности кабелей и настройке систем управления.

Защита и надежность

CMM-11 спроектирован для работы в суровых условиях промышленных предприятий и строительных площадок. Прибор обладает высокой степенью защиты от внешних воздействий и оснащён многоуровневой системой безопасности оператора.

• Категория безопасности: мультиметр имеет категорию CAT III 600 В согласно стандартам ГОСТ IEC 61010-1-2014 и соответствует требованиям ГОСТ IEC 61557-1-2005 для измерительных приборов. Это означает, что CMM-11 допускается к подключению к цепям распределительных устройств, силовым щитам и трёхфазным сетям напряжением до 600 В. Двойная изоляция (класс II) обеспечивает защиту оператора даже в случае пробоя внутренних цепей.
• Степень защиты IP65: пыле- и водонепроницаемый корпус защищает внутреннюю электронику от проникновения пыли и струй воды со всех направлений. Это критически важно при работе на улице в дождливую погоду, во влажных подвалах и в пыльных цехах металлообработки, где использование незащищённых приборов невозможно.
• Предохранительная защита: входные гнёзда измерения тока оснащены керамическими быстродействующими предохранителями: на 0,5 А / 600 В для цепей мкА и мА и на 10 А / 600 В для основного токового входа. Керамический корпус предохранителей обеспечивает более надёжную защиту по сравнению со стеклянными аналогами, исключая их разрушение при перегрузках.
• Эксплуатационный диапазон: рабочая температура прибора составляет от +5 °C до +40 °C при относительной влажности до 80%, что соответствует большинству климатических зон России. Температура хранения расширена от -20 °C до +60 °C, что позволяет оставлять CMM-11 в автомобиле или неотапливаемом помещении без риска повреждения.

Ёмкость и частота

CMM-11 предлагает расширенные возможности для диагностики электронных компонентов, существенно превосходя по функциональности базовые модели линейки. Увеличенный до 4000 мкФ диапазон измерения ёмкости и частотомер до 100 кГц делают этот прибор универсальным для ремонта сложных электронных устройств.

• Измерение ёмкости: доступны шесть поддиапазонов — 40,00 нФ, 400,0 нФ, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ и 4000 мкФ. Разрешение достигает 0,01 нФ на минимальном пределе, что позволяет проверять точность малых конденсаторов в фильтрах и цепях синхронизации. Погрешность варьируется от ±(3,0% и.в. + 5 е.м.р.) до ±(5,0% и.в. + 35 е.м.р.) в зависимости от поддиапазона. В отличие от CMM-10, где ёмкость ограничена 100 мкФ, CMM-11 позволяет проверять пусковые и рабочие конденсаторы электродвигателей (до 4000 мкФ) — наиболее частая задача при ремонте насосов, компрессоров и вентиляционных установок.
• Частотомер: частотный диапазон охватывает значения от 4 Гц до 100 кГц и включает шесть поддиапазонов — 4,000 Гц, 40,00 Гц, 400,0 Гц, 4,000 кГц, 40,00 кГц и 100,0 кГц. Минимальное разрешение — 0,001 Гц, базовый уровень погрешности — ±(1,0% и.в. + 5 е.м.р.). Этого достаточно для измерения частоты питающих сетей (50 Гц), выходных частот тахогенераторов, сигналов датчиков и тактовых частот микроконтроллеров в системах автоматики.
• Тест диодов и прозвонка: тест диодов выполняется с током 0,3 мА и напряжением холостого хода менее 3,3 В. Звуковая прозвонка целостности цепи срабатывает при сопротивлении менее 50 Ом, ток в цепи при этом не превышает 0,5 мА. Эти параметры обеспечивают безопасность проверки полупроводниковых компонентов и быструю диагностику обрывов и коротких замыканий.
• Функции RANGE и REL: функция RANGE позволяет принудительно выбирать предел измерения, что удобно при работе с сигналами, близкими к границе переключения. Функция REL (относительное измерение) даёт возможность обнулить показания и измерять отклонения параметров от исходного уровня, например, падение напряжения на длинных кабелях.

Питание и интерфейс

Эргономика и энергоэффективность CMM-11 продуманы для длительной автономной работы в полевых условиях. Прибор использует распространённые элементы питания и оснащён удобными вспомогательными функциями.

• Питание: мультиметр работает от двух элементов питания типа AAA (LR03) или перезаряжаемых аккумуляторов AAA (HR03). Это существенное отличие от большинства мультиметров, использующих батарею 6F22 (крона). Батарейки AAA доступны повсеместно, что упрощает замену в удалённых условиях. Автоматическое отключение через 15 минут бездействия экономит заряд и продлевает время непрерывной работы.
• Дисплей и подсветка: четырёхразрядный ЖК-дисплей с подсветкой обеспечивает комфортное считывание показаний в условиях недостаточной освещённости. Скорость обновления составляет 2 измерения в секунду, что достаточно для мониторинга медленно меняющихся процессов. На дисплее выводятся символы единиц измерения, индикация разряда батареи и символ перегрузки «OL».
• Фонарик: в отличие от младшей модели CMM-10, CMM-11 оснащён встроенным светодиодным фонариком, расположенным на лицевой панели. Это крайне полезно при работе в тёмных распределительных шкафах, подвальных помещениях и при проверке маркировки кабелей в условиях недостаточной освещённости.
• Функции MAX/MIN и HOLD: запись максимальных и минимальных значений позволяет фиксировать пиковые изменения параметров за время измерения, что важно при диагностике нестабильных источников питания и бросков тока. Функция HOLD фиксирует текущее показание на дисплее, освобождая руки оператора для записи результатов.

При сравнении CMM-11 с младшей моделью CMM-10 главные отличия заключаются в наличии True RMS, увеличенном диапазоне ёмкости до 4000 мкФ, степени защиты IP65 (против IP40), а также во встроенном фонарике и функциях MAX/MIN. В отличие от старших моделей CMM-30 и CMM-40, CMM-11 не имеет Bluetooth-интерфейса, регистратора данных и расширенных функций измерения температуры (термометр отсутствует), однако его цена значительно ниже. Таким образом, CMM-11 занимает оптимальную нишу в линейке Sonel: это профессиональный мультиметр с True RMS и повышенной защитой для инженеров, которым необходима достоверность измерений на нелинейных нагрузках, но не требуется работа с высокими напряжениями (1000 В) и регистрация данных. Выбор CMM-11 оправдан для сервисных центров по ремонту импульсной техники, монтажников систем промышленной автоматики и специалистов по качеству электроэнергии, где искажения синусоиды являются повседневной реальностью, а защита от пыли и влаги — обязательным условием надёжной работы.
