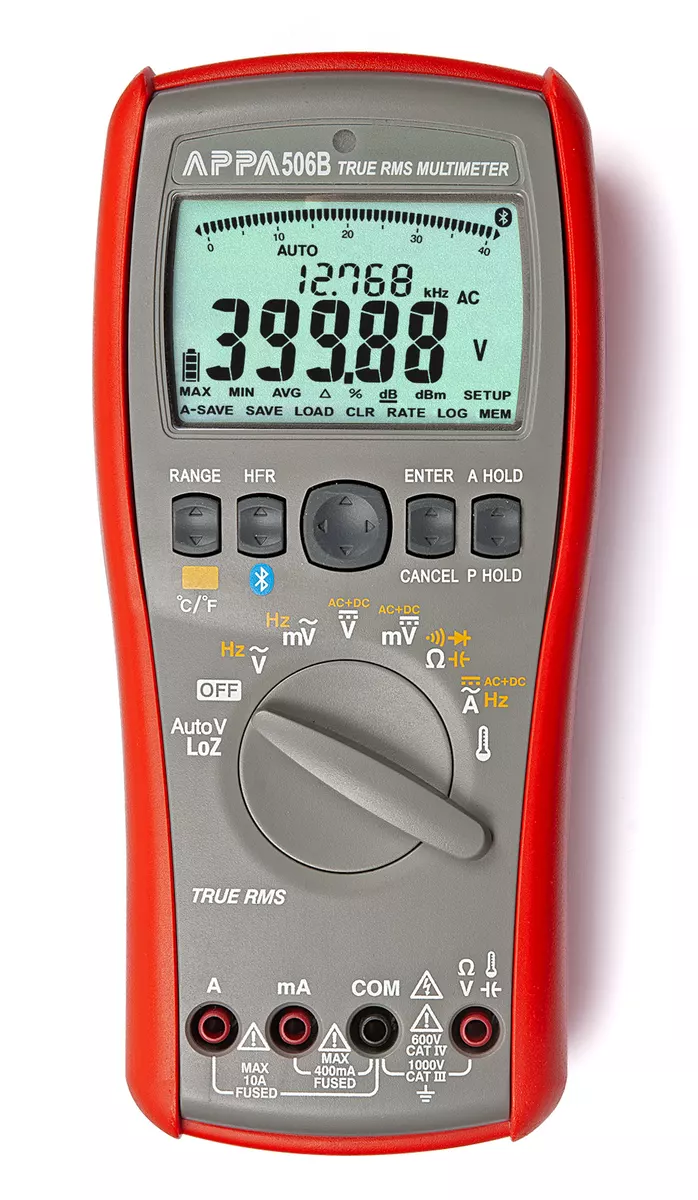

APPA 506B мультиметр

Мультиметр APPA 506B — это прецизионный измерительный прибор профессионального класса с базовой погрешностью 0,03 % и поддержкой беспроводного интерфейса Bluetooth, предназначенный для метрологических лабораторий, отделов главного энергетика и сервисных центров, обслуживающих сложное промышленное оборудование. Модель 506B занимает флагманскую позицию в линейке APPA благодаря встроенному регистратору на 40 000 отсчётов, возможности измерения коэффициента заполнения импульсов и наличию двух интерфейсов передачи данных — USB (с эмуляцией RS-232) и Bluetooth. Прибор обеспечивает измерения постоянного и переменного напряжения до 1000 В, токов до 10 А, сопротивлений до 40 МОм и ёмкостей до 40 000 мкФ, что полностью перекрывает спектр задач от диагностики полупроводниковых компонентов до контроля параметров силовых распределительных сетей. Встроенный частотомер с разрешением 0,001 Гц и термоканал для измерения температуры расширяют функциональность устройства до уровня стационарной измерительной стойки, сохраняя при этом портативность и автономность.

Прецизионные измерения

Базовая погрешность 0,03 % по постоянному напряжению, заявленная для модели 506B, ставит этот мультиметр в один ряд с лабораторными эталонами и позволяет использовать его для поверки вторичных мер напряжения, контроля выходов прецизионных источников питания и калибровки датчиков автоматики. Такая точность достигается за счёт 40 000-отсчётного АЦП с высокой линейностью преобразования и термостабилизированного опорного напряжения, что минимизирует температурный дрейф показаний. Разрешение по напряжению — 0,01 мВ — даёт возможность фиксировать падение напряжения на переходах полупроводниковых приборов с высокой детализацией, а по току — 10 мкА — позволяет контролировать токи покоя и утечки в слаботочных цепях. Основные метрологические характеристики:

• Постоянное напряжение (DCV): диапазон — 1000 В, разрешение — 0,01 мВ. Погрешность 0,03 % гарантирует достоверность результатов при калибровке и поверке.
• Переменное напряжение (ACV): диапазон — 1000 В, режим True RMS обеспечивает корректные показания при искажённой форме сигнала, характерной для цепей с частотными преобразователями.
• Постоянный и переменный ток: пределы — 10 А, разрешение — 10 мкА. Широкий динамический диапазон позволяет измерять как микротоки в цепях управления, так и токи мощных потребителей.
• Сопротивление: максимальное значение — 40 МОм, разрешение — 0,1 Ом. Этого достаточно для контроля сопротивления изоляции кабельных линий и обмоток трансформаторов.

Высокая точность в сочетании с широкими диапазонами делает модель 506B незаменимым инструментом в лабораториях, где требуется документированное подтверждение качества измерений с привязкой к государственным эталонам.

Регистратор и связь

Встроенный регистратор данных на 40 000 отсчётов позволяет вести длительный мониторинг параметров электрической сети или технологического процесса с заданным интервалом времени. Эта функция особенно востребована при анализе качества электроэнергии (фиксация провалов, перенапряжений, колебаний частоты), а также при диагностике нестабильной работы оборудования, где требуется выявление аномалий, возникающих в течение нескольких часов. Все записанные данные сохраняются в энергонезависимой памяти и не теряются при отключении питания. Передача накопленной информации реализована двумя способами:

• USB-интерфейс с эмуляцией RS-232: позволяет подключать мультиметр к стационарному компьютеру для построения графиков, экспорта в табличные форматы и интеграции в автоматизированные системы сбора данных.
• Bluetooth: обеспечивает беспроводную связь со смартфоном или ноутбуком, что критически важно при работе на высоте, в труднодоступных местах или в электрощитовых, где прокладка кабеля нежелательна. Дистанционное управление прибором повышает безопасность оператора при измерениях в высоковольтных цепях.

В комплект поставки входит программное обеспечение, поддерживающее визуализацию трендов, расчёт статистических параметров и формирование протоколов испытаний в соответствии с требованиями технической документации.

Импульсные параметры

Модель 506B реализует функцию измерения коэффициента заполнения импульсов (Duty Cycle), которая отображается в процентах и позволяет оценивать отношение времени активного состояния сигнала к периоду его повторения. Данный режим востребован при обслуживании систем с широтно-импульсной модуляцией — регуляторов скорости двигателей постоянного тока, импульсных блоков питания, светодиодных драйверов и диммеров. Коэффициент заполнения измеряется одновременно с частотой, верхний предел которой составляет 0,2 МГц при разрешении 0,001 Гц, что даёт возможность контролировать не только сетевые параметры (50 Гц), но и сигналы в цепях управления с высокой частотой коммутации. Совместное использование Duty Cycle и частотомера позволяет оперативно выявлять отклонения в работе ШИМ-контроллеров без привлечения осциллографа. Кроме того, мультиметр 506B оснащён термоканалом для измерения температуры с помощью внешней термопары, что упрощает проверку тепловых режимов силовых полупроводников, обмоток электродвигателей и нагревательных элементов.

Диагностика компонентов

Встроенные режимы проверки диодов и прозвонки цепей превращают мультиметр 506B в полноценный инструмент для поиска неисправностей в электронных схемах любой сложности. Режим проверки диодов отображает прямое падение напряжения на p-n переходе, позволяя отбраковывать дефектные полупроводниковые элементы по отклонению от эталонного значения (для кремниевых диодов — около 0,6–0,7 В). Прозвонка цепей со звуковым сигналом реагирует на сопротивление менее установленного порога, ускоряя локализацию обрывов и коротких замыканий в кабельных трассах и печатных платах. Измерение ёмкости в диапазоне до 40 000 мкФ с разрешением 10 пФ охватывает весь спектр проверяемых конденсаторов — от малогабаритных керамических до мощных электролитических фильтров в блоках питания, что особенно важно при ремонте импульсной техники. В сравнении с моделью APPA 208, которая не имеет беспроводного интерфейса и уступает по точности, версия 506B обеспечивает десятикратное преимущество по погрешности и добавляет Bluetooth-связь. По сравнению с 66R, где отсутствует регистратор и измерение Duty Cycle, флагманская модель предлагает полный набор функций для профессиональной диагностики и документирования результатов.

Покупка APPA 506B мультиметр в BESTKIP

Купить APPA 506B мультиметр можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда 506B оптимален, а когда стоит рассмотреть другую модель линейки.
