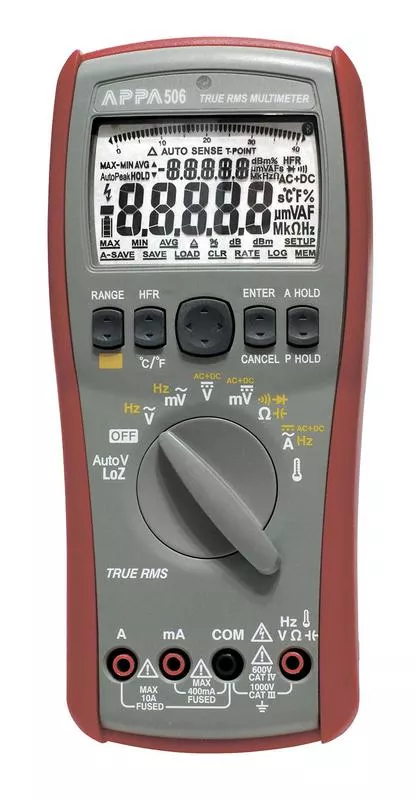

APPA 506 мультиметр

Мультиметр APPA 506 — это портативный измерительный прибор промышленного уровня, оснащённый истинно среднеквадратичным преобразователем True RMS для корректного съёма показаний в сетях с импульсными источниками питания, частотными преобразователями и дуговыми нагрузками. Модель 506 обеспечивает измерение постоянного и переменного напряжения до 1000 В с разрешением 0,1 мВ, а также постоянного и переменного тока до 10 А с разрешением 10 мкА, что перекрывает спектр задач от настройки слаботочных систем автоматики до диагностики мощных силовых цепей распределительных устройств. Прибор предназначен для монтажных бригад, сервисных инженеров и специалистов энергоаудита, работающих в категориях защиты CAT III и CAT IV (подразумевается высокий уровень изоляции), и дополнен встроенным регистратором на 40 000 отсчётов с возможностью выгрузки на компьютер через USB-интерфейс с эмуляцией RS-232. Ключевое отличие APPA 506 в линейке APPA — реализация функции измерения коэффициента заполнения импульсов, которая позволяет анализировать ШИМ-сигналы без использования специализированных частотомеров, что делает мультиметр 506 незаменимым инструментом при обслуживании систем управления электроприводами и импульсных преобразователей.

Погрешность и разрешение

Заявленная базовая погрешность мультиметра 506 составляет 0,03 %, что является исключительно высоким показателем для портативных приборов и соответствует уровню лабораторных калибраторов начального звена. Разрешение по постоянному напряжению 0,1 мВ позволяет специалистам проводить точные измерения падений напряжения на контактных соединениях и полупроводниковых переходах, выявляя дефектные элементы в электронных модулях. Разрешение по току 10 мкА даёт возможность фиксировать минимальные токи потребления в дежурных режимах микроконтроллеров и измерять токи утечки в кабельных линиях протяжённостью до сотен метров. Разрешение по сопротивлению 0,01 Ом при максимальном пределе 40 МОм обеспечивает высокую детализацию при измерении переходных сопротивлений реле, контакторов и болтовых соединений, что критически важно для профилактического обслуживания высокотоковых цепей.

• Базовая погрешность: ±0,03 % — стабильность показаний, сопоставимая с настольными приборами.
• Разрешение по напряжению: 0,1 мВ — контроль опорных напряжений и сигналов датчиков.
• Разрешение по току: 10 мкА — обнаружение токов утечки и паразитных цепей.
• Разрешение по сопротивлению: 0,01 Ом — проверка целостности шин и кабелей.

Регистрация данных

Встроенный регистратор APPA 506, рассчитанный на хранение 40 000 отсчётов, позволяет проводить автономный мониторинг параметров электрической сети в течение нескольких часов или даже суток, фиксируя минимальные, максимальные и средние значения без необходимости постоянного присутствия оператора. Данная функция востребована при поиске периодических сбоев в работе оборудования, анализе пусковых токов электродвигателей и контроле качества электропитания в серверных и производственных помещениях. Интерфейс USB с эмуляцией протокола RS-232 обеспечивает быструю передачу накопленных массивов на персональный компьютер без использования дополнительных переходников, что упрощает формирование протоколов испытаний и отчётов по энергоаудиту. Внутренняя память регистратора позволяет вести запись с привязкой к измеряемым параметрам, сохраняя временные метки для последующего анализа изменений.

• Объём регистратора: 40 000 отсчётов — длительный мониторинг сетевых параметров.
• USB-интерфейс: эмуляция RS-232 — выгрузка данных на ПК без драйверов.
• Фиксация МИН/МАКС: автоматическое сохранение экстремумов за период измерения.
• Частота обновления: встроенный таймер для записи с заданным интервалом.

Импульсные сигналы

Измерение коэффициента заполнения импульсов, интегрированное в APPA 506, представляет собой уникальную для мультиметров данного класса функцию, позволяющую вычислять отношение длительности импульса к общему периоду сигнала в процентах. Данная возможность необходима при настройке систем с широтно-импульсной модуляцией, включая частотно-регулируемые приводы, источники бесперебойного питания и светодиодные драйверы, где коэффициент заполнения определяет выходную мощность или скорость вращения вала. Истинно среднеквадратичный преобразователь True RMS работает в паре с функцией измерения частоты до 0,2 МГц с разрешением 0,001 Гц, обеспечивая комплексную оценку формы сигнала и его спектральных характеристик. При работе с импульсными источниками питания мультиметр 506 позволяет одновременно контролировать и частоту, и коэффициент заполнения, что сокращает время поиска неисправностей при диагностике выходных каскадов инверторов.

• Коэффициент заполнения: измерение соотношения t_on/T для ШИМ-сигналов.
• Частота: максимум 0,2 МГц, разрешение 0,001 Гц — анализ тактовых частот.
• True RMS: корректные показания на несинусоидальных сигналах.
• Диапазон ACV/ACA: до 1000 В / 10 А — работа в цепях инверторов.

Температура и ёмкость

Измерение температуры с помощью внешнего термоэлектрического датчика расширяет функциональность мультиметра 506 в части теплового контроля оборудования, позволяя своевременно выявлять перегрев клеммных колодок, обмоток трансформаторов и полупроводниковых модулей в работающих установках. Диапазон измерения ёмкости до 40 000 мкФ с разрешением 10 пФ делает прибор полезным при проверке пусковых и фильтрующих конденсаторов в системах электропитания, а также при диагностике времязадающих цепей в устройствах автоматики. Проверка диодов с отображением прямого падения напряжения даёт возможность тестировать выпрямительные мосты и защитные диоды без извлечения компонентов из плат, а функция прозвонки цепей со звуковым сигналом ускоряет проверку целостности кабельных трасс и печатных проводников при монтаже распределительных щитов.

• Температура: контроль нагрева силовых элементов и контактов.
• Ёмкость: до 40000 мкФ (разрешение 10 пФ) — тестирование конденсаторов всех типов.
• Проверка диодов: измерение прямого падения напряжения на переходах.
• Прозвонка цепи: звуковая индикация целостности проводников.

В модельном ряду APPA модель 506 занимает нишу универсального рабочего инструмента для электрика и наладчика, предлагая оптимальный баланс между точностью (0,03 %), функциональностью и стоимостью. В отличие от старших моделей, таких как 516D, оснащённых Bluetooth и разрешением 1 мкВ, APPA 506 делает акцент на прикладные функции: встроенный регистратор с большим объёмом памяти и анализ коэффициента заполнения импульсов, что редко встречается в приборах аналогичного ценового сегмента. По сравнению с базовыми версиями, лишёнными True RMS и регистрации, 506 даёт пользователю возможность документировать результаты измерений и работать с искажёнными сигналами, что становится критическим требованием при обслуживании современного оборудования с импульсными источниками питания. Модель 506 также предпочтительнее для стационарного применения благодаря наличию проводного USB-интерфейса, который обеспечивает надёжную связь с компьютером в условиях электромагнитных помех, часто возникающих на промышленных объектах.

Покупка APPA 506 мультиметр в BESTKIP

Купить APPA 506 мультиметр можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем выбрать между 506 и альтернативами на BESTKIP.
