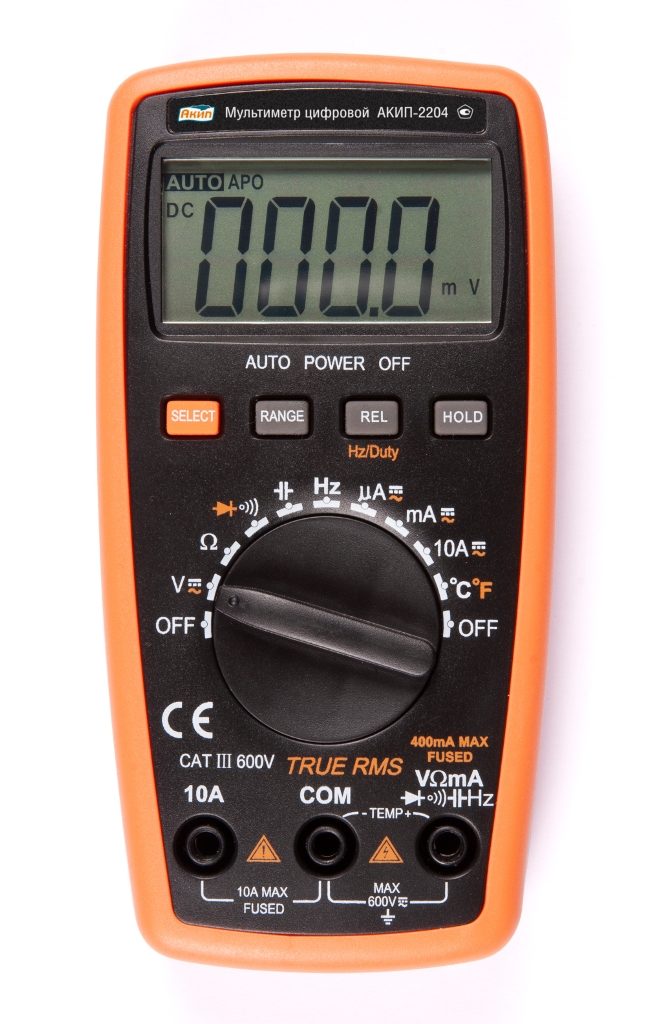

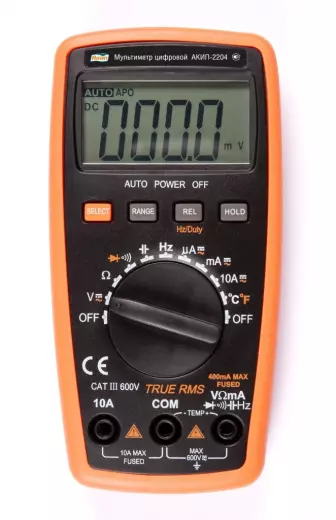

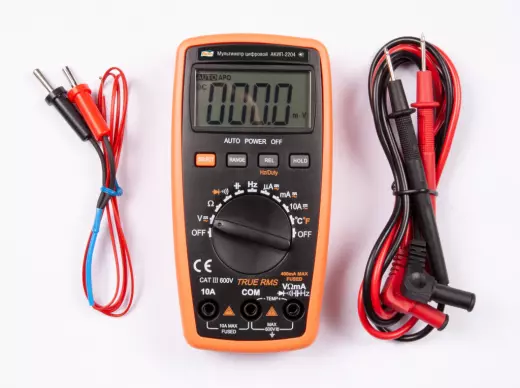

АКИП-2204 мультиметр цифровой

Мультиметр Акип 2204 — это портативный цифровой измерительный прибор повышенной точности, предназначенный для профессионального применения в сервисных центрах, лабораториях и на промышленных объектах. Модель П-2204 выделяется в линейке Акип наличием функции True RMS, которая обеспечивает корректное измерение переменного напряжения и тока в цепях с несинусоидальной формой сигнала, включая импульсные блоки питания и частотные преобразователи. Прибор оснащён шестиразрядным ЖК-дисплеем с высоким разрешением: напряжение измеряется с дискретностью 1 мВ, ток — с разрешением 0,1 мкА, а частота — до 0,001 Гц, что приближает его по точности к настольным измерительным комплексам. П-2204 также поддерживает определение коэффициента заполнения импульсов, что критично при диагностике ШИМ-контроллеров и управляющих сигналов в силовой электронике. Расширенный набор функций, включая измерение ёмкости до 100 мкФ с разрешением 1 пФ и температуры, делает мультиметр универсальным инструментом для глубокой диагностики электронных систем и электроприводов.

True RMS

Ключевое преимущество мультиметра П-2204 перед бюджетными моделями — наличие функции True RMS (истинное среднеквадратическое значение). В цепях с переменным током, где форма сигнала отличается от синусоидальной (импульсные источники питания, диммеры, ШИМ-регуляторы, частотные преобразователи), обычные мультиметры с усреднённым детектором показывают значительную погрешность. True RMS в П-2204 позволяет точно измерять действующее значение как гармонических, так и искажённых сигналов, что критически важно при оценке реальной мощности нагрузки и диагностике параметров электропитания современных устройств. Прибор корректно обрабатывает сигналы с коэффициентом амплитуды до 3 при полной шкале, что перекрывает большинство практических случаев, встречающихся в электронике и электротехнике. Благодаря этой функции мультиметр П-2204 незаменим в сервисных центрах, где ремонтируются импульсные блоки питания, инверторы и источники бесперебойного питания, а также на производственных участках с большим количеством нелинейных нагрузок. Наличие True RMS в сочетании с высокой разрядностью (разрешение по напряжению до 1 мВ, по току до 0,1 мкА) позволяет использовать П-2204 для метрологических проверок в лабораторных условиях, хотя прибор не внесён в Госреестр средств измерений и при необходимости поверяется в аккредитованной лаборатории без формального статуса эталонного средства.

Измерение частоты

• Частота: до 30 МГц с разрешением 0,001 Гц — измерение частоты тактовых генераторов, кварцевых резонаторов и управляющих сигналов в цифровых схемах.
• Коэффициент заполнения: прямое измерение скважности импульсов (Duty Cycle) — критично для настройки ШИМ-контроллеров и оценки качества управляющих импульсов.
• Напряжение (DCV/ACV): 600 В с разрешением 1 мВ — точное измерение в цепях управления и силовых шинах.
• Ток (DCA/ACA): 10 А с разрешением 0,1 мкА — измерение от микроамперных токов датчиков до силовых цепей.
• Сопротивление: до 40 МОм с разрешением 0,1 Ом — проверка низкоомных переходов и изоляции.

Мультиметр П-2204 оснащён полноценным частотомером с верхней границей 30 МГц, что позволяет использовать его для диагностики цифровых устройств: проверки тактовой частоты микроконтроллеров, сигналов генераторов, частоты работы преобразователей и стабильности кварцевых резонаторов. Разрешение 0,001 Гц даёт возможность фиксировать минимальные отклонения частоты, что важно при настройке точных генераторов и радиопередающих устройств. Кроме того, прибор поддерживает измерение коэффициента заполнения импульсов (Duty Cycle) в диапазоне от 0,1 до 99,9 %, что востребовано при настройке ШИМ-регуляторов яркости, скорости вращения двигателей и импульсных стабилизаторов напряжения. Эта функция позволяет оценить, насколько корректно формируются управляющие импульсы, и выявить неисправности в цепях обратной связи импульсных блоков питания. Измерение ёмкости в П-2204 реализовано с разрешением 1 пФ на пределе 100 мкФ, что позволяет тестировать как малогабаритные керамические конденсаторы, так и электролитические накопители средней ёмкости, встречающиеся во входных фильтрах и сглаживающих цепях.

Точность 0,5%

• Базовая погрешность: 0,5 % — высокая точность для портативного мультиметра, сопоставимая с младшими моделями настольных приборов.
• Разрешение по напряжению: 1 мВ — позволяет отслеживать малые изменения в цепях с низковольтными сигналами.
• Разрешение по току: 0,1 мкА — достаточное для измерения токов потребления микросхем и датчиков.
• Измерение температуры: термопара типа К — контроль перегрева компонентов и тепловых режимов в процессе эксплуатации.
• Прозвонка цепи и диоды: звуковой тест целостности и проверка полупроводниковых переходов.

Заявленная базовая погрешность 0,5 % в мультиметре П-2204 гарантирует высокую достоверность измерений, сравнимую с более дорогими специализированными приборами. Эта точность достигается благодаря использованию прецизионного АЦП и термокомпенсированного опорного напряжения, что обеспечивает стабильность показаний при изменении температуры окружающей среды. В комбинации с разрешением 1 мВ по напряжению и 0,1 мкА по току мультиметр позволяет выявлять отклонения в параметрах электронных компонентов на ранних стадиях, прогнозируя отказы оборудования до их критического проявления. Особое внимание стоит уделить режиму измерения температуры: П-2204 работает с термопарой типа К, охватывая широкий диапазон температур, что востребовано при проверке тепловых режимов силовых транзисторов, диодных сборок и обмоток трансформаторов. Прибор также обеспечивает звуковую прозвонку цепей с порогом срабатывания около 50 Ом, что ускоряет поиск обрывов и коротких замыканий в проводке и печатных платах. Для повседневной работы электрика, инженера по автоматизации или ремонтника электронной аппаратуры сочетание высокой точности и широкого функционала делает П-2204 надёжным инструментом, который сокращает время диагностики и минимизирует вероятность ошибки из-за недостоверных данных.

Расширенный функционал

В отличие от базовых моделей линейки Акип, которые ограничиваются измерением напряжения, тока и сопротивления, мультиметр П-2204 включает режимы, которые обычно встречаются только в приборах более высокого сегмента. Прямое измерение коэффициента заполнения импульсов позволяет анализировать сигналы управления в реальном времени, что особенно полезно при настройке регуляторов скорости электродвигателей, сервоприводов и импульсных преобразователей. Измерение частоты до 30 МГц перекрывает большинство задач в цифровой схемотехнике, включая проверку тактовых частот микропроцессоров и контроллеров, где традиционные мультиметры с частотомером до 1–2 МГц бесполезны. Встроенный термоканал с термопарой типа К и возможность измерения ёмкости с разрешением 1 пФ позволяют использовать П-2204 как мини-лабораторию для базовой диагностики радиокомпонентов без необходимости приобретать дополнительные приборы. По сравнению с моделью Акип-2203, которая не имеет True RMS и ограничена по частотному диапазону, П-2204 предлагает расширенные возможности для работы с искажёнными сигналами и высокочастотными цепями. Относительно старшей модели Акип-2205 в П-2204 отсутствует возможность подключения к ПК, однако сохранены все ключевые измерительные функции, включая базу 0,5 %, что делает его оптимальным выбором для специалистов, которым нужны точность и универсальность без избыточных интерфейсов.

Покупка АКИП-2204 мультиметр цифровой в BESTKIP

Купить АКИП-2204 мультиметр цифровой можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним П-2204 с соседними индексами по разрядности, CAT и диапазонам.
