ТМ-5001 измеритель параметров электроизоляции
Хит
Ссылка скопирована
205 700 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Госреестр
Бренд
Sonel
Sonel
Гарантия
36 мес.
36 мес.
Артикул
WMRUTM5001
WMRUTM5001
Госреестр СИ РФ
71531-18
71531-18
Межповерочный интервал
24 мес.
24 мес.
Официальный дилер
Сертификат дилера
По описанию
Назначение измерителя параметров электроизоляции ТМ-5001:

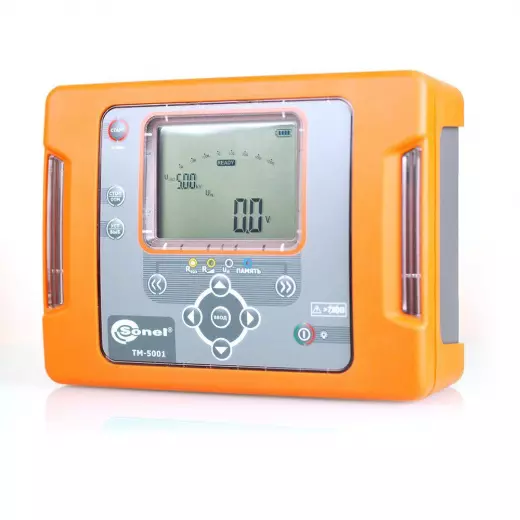

TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Прибор позволяет отображать величину тока утечки в процессе измерения сопротивления изоляции. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости) и поляризации (старения), а также активация фильтра позволяет выполнять измерения в среде электромагнитных помех. Анализируя результаты измерений сопротивления изоляции, например, в режиме нарастающего напряжения (RampTest), с помощью графиков зависимости RISO(t), U(t), I(t) можно охарактеризовать состояние изоляции испытываемого объекта и, следовательно, предупредить аварийные случаи.
Особенности измерителя параметров электроизоляции ТМ-5001:
- Диапазон измерительного напряжения до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
Диапазон измеряемого сопротивления изоляции до 5000 ГОм (5 ТОм);
Вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
Индикация измеряемого сопротивления изоляции и тока утечки;
Графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
Настройка трёх режимов работы фильтра от помех электромагнитных полей;
Измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
Измерение напряжения переменного и постоянного тока до 750 В; работа прибора от внутреннего аккумулятора, сети 220 В и автомобильной сети 12 В;
Сохранение результатов измерений в память и передача данных на ПК через интерфейс USB;
Совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
Рабочий диапазон температур от -20°C до +50°C.
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
| Диапазон | Разрешение | Основная погрешность | |
| Измерение напряжений переменного и постоянного тока | |||
| 0…299,9 В | 0,1 В | ± (3% и. в. + 2 е. м. р.) | |
| 300…750 В | 1 В | ||
| Диапазон частоты: 45...65 Гц | |||
| Измерение сопротивления изоляции | |||
| Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom 5 ТОм (IISO nom = 1 мА) | |||
| 0,0...999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 е.м.р.) | |
| 1,000...9,999 МОм |
|
||
| 10,00...99,99 МОм | 0,01 МОм | ||
| 100,0...999,9 МОм | 0,1 МОм | ||
| 1,000...9,999 ГОм | 0,001 ГОм | ||
| 10,00...99,99 ГОм | 0,01 ГОм | ||
| 10,00...99,99 ГОм | 0,1 ГОм | ||
| 1,000...5,000 ТОм | 1 ГОм | ± (4 % и.в. + 50 е.м.р.) | |
|
Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона). Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже |
|||
| Напряжение | Диапазон измерений | ||
| до 100 В | 50 ГОм | ||
| 200 В…400 В | 100 ГОм | ||
| 500 В…900 В | 250 ГОм | ||
| 1000 В…2400 В | 500 ГОм | ||
| 2500 В | 1000 ГОм | ||
| 5000 В | 5000 ГОм | ||
|
Примечание: для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
|
|||
| Диапазон | Разрешение | Основная погрешность | |
| Измерение тока утечки | |||
| 0…IL max | милли-, микро-, нано- | Рассчитывается на основании показаний сопротивления | |
| Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона). | |||
| Диапазон | Разрешение | Основная погрешность | |
| Измерение сопротивления изоляции в режиме RampTest | |||
| 0,0...999,9 кОм | 0,1 кОм | ± (5 % и.в. + 40 е.м.р.) | |
| 1,000...9,999 МОм | 0,001 МОм | ||
| 10,00...99,99 МОм | 0,01 МОм | ||
| 100,0...999,9 МОм | |||
