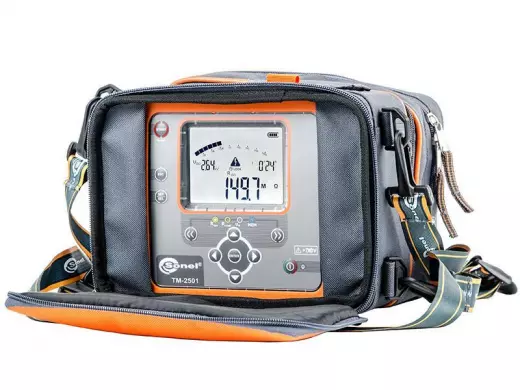

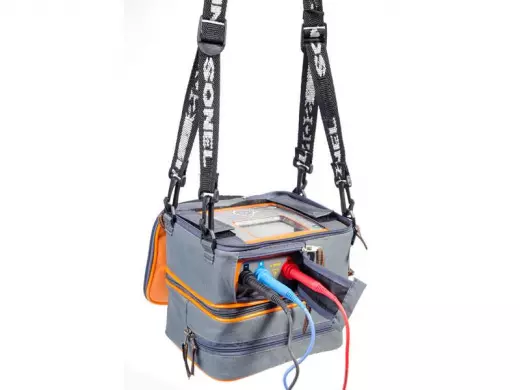

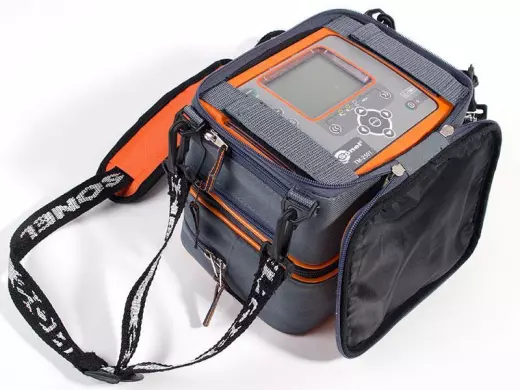

TM-2501 измеритель параметров электроизоляции
Ссылка скопирована
156 970 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Госреестр
Бренд
Sonel
Sonel
Гарантия
36 мес.
36 мес.
Артикул
WMRUTM2501
WMRUTM2501
Госреестр СИ РФ
63717-16
63717-16
Межповерочный интервал
24 мес.
24 мес.
Официальный дилер
Сертификат дилера
Назначение и область применения:

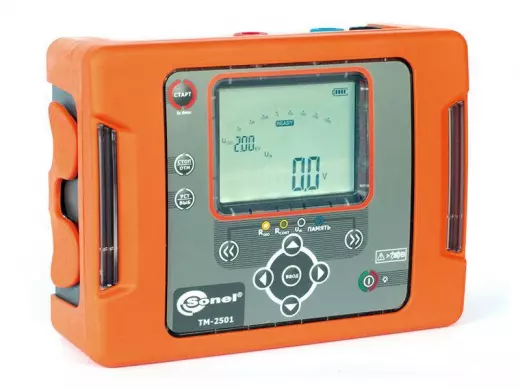

TM-2501 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТМ-2501 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20 °C до +50 °C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
Функциональные возможности:
TM-2501 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТМ-2501 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20 °C до +50 °C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
Функциональные возможности:
- измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
- измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- индикация измеряемого сопротивления и тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
- измерение напряжения переменного и постоянного тока до 750 В;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20 °C до +50 °C.
(Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»)
|
Диапазон
|
Разрешение
|
Основная погрешность
|
|
Измерение напряжения переменного и постоянного тока (True RMS)
|
||
|
0,0...750 В
|
1 В
|
±(3% и. в. + 2 е. м. р.)
|
|
Диапазон частоты: 45...65 Гц
|
||
|
Измерение сопротивления изоляции
|
||
|
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)
|
||
|
0,0...999,9 кОм
|
0,1 кОм
|
±(3% и. в. + 20 е. м. р.)
|
|
1,000...9,999 МОм
|
0,001 МОм
|
|
|
10,00...99,99 МОм
|
0,01 МОм
|
|
|
100,0...999,9 МОм
|
0,1 МОм
|
|
|
1,000...9,999 ГОм
|
0,001 ГОм
|
|
|
10,00...99,99 ГОм
|
0,01 ГОм
|
|
|
100,0...999,9 ГОм
|
0,1 ГОм
|
|
|
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
|
||
|
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
|
||
|
до 100 В
|
50 ГОм
|
-
|
|
200...400 В
|
100 ГОм
|
-
|
|
500...900 В
|
250 ГОм
|
-
|
|
1000...2400 В
|
500 ГОм
|
-
|
|
2500 В
|
1000 ГОм
|
-
|
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой: где: RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя; UISOnom - номинальное напряжение измерения; IISOmax - максимальный ток преобразователя (1 мА). |
||
|
Низковольтное измерение сопротивления. Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА. |
||
|
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом.
|
||
|
0,00...19,99 Ом
|
0,01 Ом
|
±(2% и.в. + 3 е.м.р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
|
|
200...999 Ом
|
1 Ом
|
±(4% и.в. + 3 е.м.р.)
|
|
||
|
Дополнительные технические характеристики
|
||
|
Параметр
|
Значение
|
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
|
Категория безопасности
|
IV 600В (III 1000В) по PN-EN 61010-1
|
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP65
|
|
|
Питание измерителя
|
пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч
|
|
|
Габаритные размеры
|
200×150×75 мм
|
|
|
Масса измерителя
|
0,9 кг
|
|
|
Температура хранения
|
–20...+60° C
|
|
|
Рабочая температура
|
-20...+50° C
|
|
|
Память результатов измерений
|
990 ячеек, 11880 результатов
|
|
|
Интерфейс
|
USB
|
|
|
Гарантия |
36 месяцев
|
|
