MRU-200 измеритель параметров заземляющих устройств
Ссылка скопирована
407 600 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Бренд
Sonel
Sonel
Гарантия
36 мес.
36 мес.
Артикул
WMGBMRU200
WMGBMRU200
Официальный дилер
Сертификат дилера
Назначение и область применения:

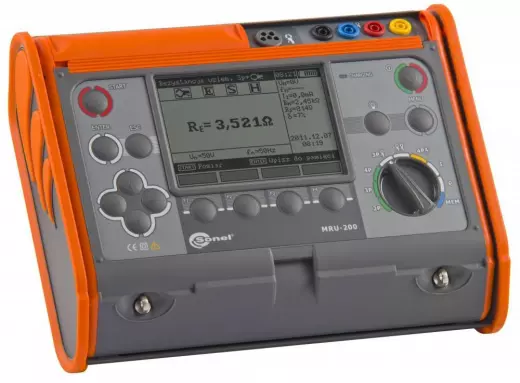

MRU-200 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Для определения характеристик молниезащит в MRU-200 используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности:
MRU-200 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Для определения характеристик молниезащит в MRU-200 используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности:
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);

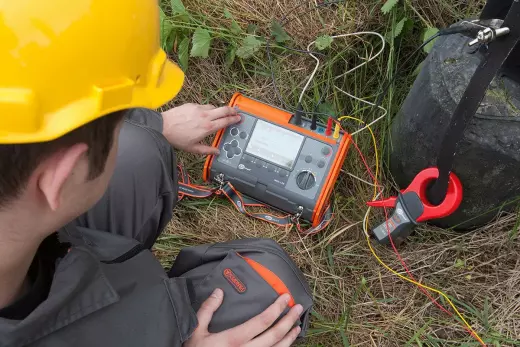

- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс);

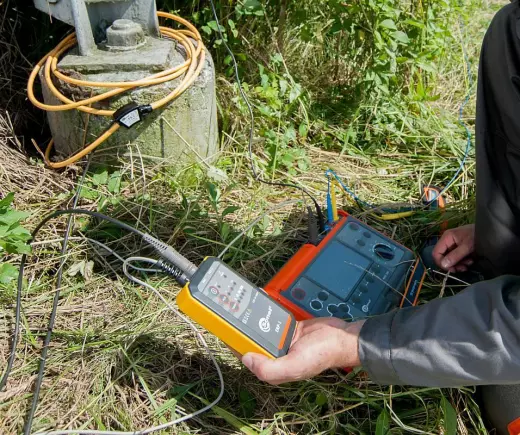

- измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1;
- измерение удельного сопротивления грунта методом Веннера;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,001 Ом;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов.
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- сохранение результатов измерений в память;
- передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
| Диапазон | Разрешение | Погрешность |
| Измерение напряжении помех UN (RMS) | ||
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
|
||
| Измерение частоты помех fN | ||
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) |
|
||
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,0...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,0...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом | 0,1 Ом | |
| 400...1999 Ом | 1 Ом | |
| Измерение сопротивления заземляющих устройств методом двух клещей | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта | ||
| 0,00...9,99 Ом⋅м | 0,01 Ом⋅м |
Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 100...999 Ом⋅м | 1 Ом⋅м | |
| 1,00...9,99 кОм⋅м | 0,01 кОм⋅м | |
| 10,0...99,9 кОм⋅м | 0,1 кОм⋅м | |
| 100...999 кОм⋅м | 1 кОм⋅м | |
|
||
| Измерение сопротивления заземляющих устройств и молниезащит импульсным методом | ||
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом | 1 Ом | |
|
||
| Измерение сопротивления измерительных зондов | ||
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм | |
| Измерение тока утечки (RMS) | ||
| 0...99,9 мA1 | 0,1 мА | ±(8% и.в. + 5 е.м.р.) |
| 100...999 мA1 | 1 мA | ±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A1,2 | 0,01 A |
±(5% и.в. + 5 е.м.р.)1 Не используется2 |
| 5,00...9,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A1,2 | 0,1 A | |
| 100...300 A1,2 | 1 A | |
|
1 - клещи (диаметр 52 мм) – C-3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц |
||
