Назначение и область применения:

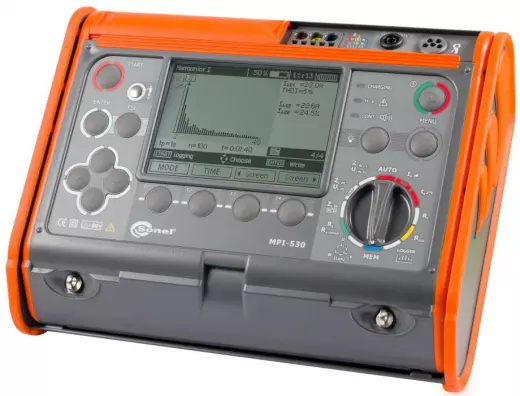

MPI-530 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, MRU, TKF и LXP. MPI-530 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Функция регистратора позволить провести экспресс-анализ токовых нагрузок и параметров качества электрической энергии.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности:

Режим регистратора параметров электроэнергии (1 фаза):

действующего значения напряжения переменного тока;
частоты переменного тока;
действующего значения силы переменного тока;
полной мощности;
среднеквадратического значения гармонических составляющих напряжения и силы тока;
суммарного коэффициента гармонических составляющих напряжения и силы тока;
обновленная структура памяти прибора;
передача данных на ПК по USB или Bluetooth;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS03 - 1 шт.
Адаптер автомобильный (12В) WAPRZLAD12SAM - 1 шт.
Аккумуляторная батарея NiMH SONEL-07 4,8V WAAKU07 - 1 шт.
Датчик люксметра LP1 с адаптером WS-06 WAADALP1KRU - 1 шт.
Зажим «Крокодил» изолированный жёлтый K02 WAKROYE20K02 - 1 шт.
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02 - 1 шт.
Зарядное устройство для аккумуляторов Z7 WAZASZ7 - 1 шт.
Зонд измерительный для забивки в грунт 30 см WASONG30 - 2 шт.
Зонд острый с разъёмом «банан» голубой WASONBUOGB1 - 1 шт.
Зонд острый с разъёмом «банан» красный WASONREOGB1 - 1 шт.
Зонд острый с разъемом «банан» желтый WASONYEOGB1 - 1 шт.
Кабель последовательного интерфейса USB WAPRZUSB - 1 шт.
Клавиатура Bluetooth RUS WAADAMKRU - 1 шт.
Комплект ремней «Свободные руки» WAPOZSZEKRU - 1 шт.
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB - 1 шт.
Провод измерительный 1,2 м с разъемами «банан» желтый WAPRZ1X2YEBB - 1 шт.
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB - 1 шт.
Провод измерительный 15 м на катушке с разъёмами «банан» голубой WAPRZ015BUBBSZ - 1 шт.
Провод измерительный 30 м на катушке с разъёмами «банан» красный WAPRZ030REBBSZ - 1 шт.
Футляр L2 WAFUTL2 - 1 шт.

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (True RMS)
Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
0...299,9 В	0,1 В	± (2% и.в. + 4 е.м.р.)
300...500 В	1 В	± (2% и.в. + 2 е.м.р.)
Диапазоны измерений0...299,9 В
ИЗМЕРЕНИЕ ЧАСТОТЫ
Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
45...65 Гц	0,1 Гц	±(0.1% и.в. + 1 е.м.р.)
Диапазон напряжения50...500 В
РЕЖИМ РЕГИСТРАТОРА. ИЗМЕРЕНИЕ ТОКА (True RMS)
Диапазон	Разрешение	Основная погрешность*
С измерительными клещами C-6
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...999 мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
С измерительными клещами C-3
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
10,0...99,9 А	0,1 А	± (5 % и.в. + 5 е.м.р.)
100...999 А	1 А	± (5 % и.в. + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
1...9,99 А	0,01 А	± (0,1 % Inom + 2 е.м.р.)
10,0...99,9 А	0,1 А	± (0,1 % Inom + 2 е.м.р.)
100...999 A	1 А	± (0,1 % Inom + 2 е.м.р.)
1,00...3,00 кA	0,01 кA	Не нормируется
Inom =" 3000 "A * дополнительно следует учесть погрешность токовых клещей.
ИЗМЕРЕНИЕ АКТИВНОЙ P, РЕАКТИВНОЙ Q И ПОЛНОЙ S МОЩНОСТИ, А ТАКЖЕ cos φ
Диапазон	Разрешение	Основная погрешность
Клещи C-6
0...999 ВА	1 ВА	± (10%∙Sизм + 3 е.м.р.)
1...5,00 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
Клещи C-3
0...999 ВА	1 ВА	± (10%∙Sизм + 5 е.м.р.)
1...9,99 кВА	0,01 кВА	± (8%∙Sизм + 5 е.м.р.)
10...99,9 кВА	0,1 кВА	± (8%∙Sизм + 5 е.м.р.)
100...500 кВА	1 кВа	± (8%∙Sизм + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
0...999 ВА	1 ВА	± (10%∙Sизм + 9 е.м.р.)
1...9,99 кВА	0,01 кВА	± (10%∙Sизм + 6 е.м.р.)
10...кВА	0,1 кВА	± (10%∙Sизм + 5 е.м.р.)
100...кВА	1 кВа	± (10%∙Sизм + 5 е.м.р.)
501...999 кВА	1 кВа	Не нормируется
1,00...1,50 МВА	0,01 МВа	Не нормируется
U: от 0 В до 500 В; I: от 10 мА до 1 кА – С-3; от 10 мА до 3 кА – F-1, F-2, F-3; от 10 мА до 10 А – С-6; f: от 45 Гц до 65 Гц

ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE, ZL-N, ZL-L. ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZS ДИАПАЗОН ИЗМЕРЕНИЙ, СОГЛАСНО IEC 61557-3
Измерительный провод	Диапазон измерения ZS
1,2 м	0,130 Ом...1999,9 Ом
5 м	0,170 Ом...1999,9 Ом
10 м	0,210 Ом...1999,9 Ом
20 м	0,290 Ом...1999,9 Ом
WS-03, WS-04	0,190 Ом...1999,9 Ом

ИЗМЕРЕНИЕ АКТИВНОГО RS И РЕАКТИВНОГО XS СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ
Диапазон	Разрешение	Основная погрешность
0 Ом...19,999 Ом	0,001 Ом	± (5% + 0.05 Ом) от Zs
ИЗМЕРЕНИЕ АКТИВНОГО RS И РЕАКТИВНОГО XS СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ.
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (6% + 10 е.м.р.) ZS
Рассчитывается и отображается для ZS < 20 Ом

ДЕЙСТВИТЕЛЬНАЯ ВЕЛИЧИНА СОЗДАВАЕМОГО ТОКА УТЕЧКИ ПРИ ИЗМЕРЕНИИ ВРЕМЕНИ ОТКЛЮЧЕНИЯ УЗО [mA]
I Δn	Множитель
I Δn	0,5				1
10	5	3,5	3,5	5	10	20	20	20
30	15	10,5	10,5	15	30	42	42	60
100	50	35	35	50	100	140	140	200
300	150	105	105	150	300	420	420	600
500	250	175	175	-	500	700	700	1000*
I Δn	Множитель
I Δn	2				5
10	20	40	40	40	50	100	100	100
30	60	84	84	40	50	100	100	100
100	200	280	280	400	500	700	700	1000*
300	600	840	840	-	-	-	-	-
500	1000	-	-	-	-	-	-	-
1000	-	-	-	-	-	-	-	-
* не применяется при Un =" 110 В, "115 В и 127 В

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ RE (ОТНОСИТСЯ К СЕТИ ТТ)
Δn	Диапазон	Разрешение	Измерительный ток	Основная погрешность
10 мA	0,01...5,00 кОм	0,01 кОм	4 мA	0...+ 10 % и.в. ± 8 е.м.р.
30 мA	0,01...1,66 кОм	0,01 кОм	12 мA	0...+10% и.в. ±5 е.м.р.
100 мA	1...500 Ом	1 Ом	40 мA	0..+5% и.в. ±5 е.м.р.
300 мA	1...166 Ом		120 мA
500 мA	1...100 Ом		200 мA
1000 мA	1...50 Ом		400 мA

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ВСПОМОГАТЕЛЬНЫХ ЗОНДОВ RH, RS
Диапазон	Разрешение	Основная погрешность
000 Ом...999 Ом	1 Ом	± (5% (RS + RE + RH) + 3 е.м.р.)
1.00 кОм...9,99 кОм	0.01 кОм
10.0 кОм...50.0 кОм	0.1 кОм
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОМЕХ. ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ: ОКОЛО 8 МОм
Диапазон	Разрешение	Основная погрешность
0...100 В	1 В	± (2% и.в. + 3 е.м.р.)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА С ИСПОЛЬЗОВАНИЕМ КЛЕЩЕЙ
Диапазон	Разрешение	Основная погрешность
0,00 Ом...9,99 Ом	0,01 Ом	± (8 % и.в. + 4 е.м.р.)
10,0 Ом...99,9 Ом	0,1 Ом
100 Ом...999 Ом	1 Ом
1,00 кОм....1,99 кОм	0,01 кОм
Измерение с дополнительными токовыми клещами, Диапазон измерения тока помех до 9,99 A.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА БЕСКОНТАКТНЫМ МЕТОДОМ С ИСПОЛЬЗОВАНИЕМ ДВУХ КЛЕЩЕЙ
Диапазон	Разрешение	Основная погрешность
0,00 Ом...9,99 Ом	0,01 Ом	± (10 % и.в. + 4 е.м.р.)
10,0 Ом...19,9 Ом	0,1 Ом	± (10 % и.в. + 4 е.м.р.)
0,00 Ом...9,99 Ом	0,1 Ом	± (20 % и.в. + 4 е.м.р.)
ИЗМЕРЕНИЕ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ГРУНТА (ρ)
Диапазон	Разрешение	Основная погрешность
0,0 Ом м...99,9 Ом м	0,1 Ом м	В зависимости от основной погрешности измерения RE
100 Ом м...999 Ом м	1 Ом м
1,00 кОм м...9,99 кОм м	0,01 k Ом м
10,0 к Ом м...99,9 кОм м	0,1 k Ом м
Измерение по методу Веннера (Wennera), Возможность установить расстояние в метрах или футах, Выбор расстояния 1 м...30 м (1 фут...90 футов).
НИЗКОВОЛЬТНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ. ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ ±200 мА
Диапазон	Разрешение	Основная погрешность
0,00 Ом...19.99 Ом	0,01 Ом	± (2% и.в. + 3 е.м.р.)
20,0 Ом...199,9 Ом	0,1 Ом
200 Ом...400 Ом	1 Ом
Напряжение на разомкнутых измерительных проводниках: 4 В…9 В. Выходной ток при R < 2 Ом: мин. 200 мA (ISC: 200 мA...250 мA). Компенсация сопротивления измерительных проводников. Измерения для обеих полярностей тока.
ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ МАЛЫМ ТОКОМ
Диапазон	Разрешение	Основная погрешность
0,0 Ом...199,9 Ом	0,1 Ом	± (3% и.в. + 3 е.м.р.)
200 Ом...1999 Ом	1 Ом	± (3% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках: 4...9 В. Выходной ток < 8 мA. Звуковая сигнализация при измерении сопротивления < 30 Ом ± 50%. Компенсация сопротивления измерительных проводников.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
диапазон измерения, согласно IEC 61557-2 для UN =" 50 В: "50...250 МОм
Диапазон для UN =" 50 В	Разрешение		Основная погрешность
0...1999 кОм	1 кОм		± (3% и.в. + 3 е.м.р.)
2,00...19,99 МОм	0,01 MОм		[± (5 % и.в. + 8 е.м.р.)] *
20,0...199.9 MОм	0,1 MОм
200...250 MОм	1 MОм
* для кабелей WS-03 и WS-04.
Диапазон для UN =" 100 В	Разрешение			Значение
0...1999 кОм	1 кОм			± (3 % и.в. + 8 е.м.р.) [±(5 % и.в. + 8 е.м.р.)] *
2,00...19.99 MОм	0,01 MОм
20,0...199.9 MОм	0,1 MОм
200...500 MОм	1 MОм
* для кабелей WS-03 и WS-04.
Диапазон для UN =" 250 В	Разрешение				Значение
0...1999 кОм	1 кОм				± (3 % и.в. + 8 е.м.р.) [±(5 % и.в. + 8 е.м.р.)] *
2,00...19.99 MОм	0,01 MОм
20,0...199.9 MОм	0,1 MОм
200...500 MОм	1 MОм
* для кабелей WS-03 и WS-04.
Диапазон для UN =" 500 В		Разрешение				Основная погрешность
0...1999 кОм		1 кОм				± (3 % и.в. + 8 е.м.р.) [±(5 % и.в. + 8 е.м.р.)] *
2,00...19,99 MОм		0,01 MОм
20,0...199,9 MОм		0,1 MОм
200...999 MОм		1 MОм
1,00...2,00 ГОм		0,01 ГОм				± (4 % и.в. + 6 е.м.р.) [±(6 % и.в. + 6 е.м.р.)] *
* - для кабелей WS-03 и WS-04.
Диапазон для UN =" 1000 В		Разрешение			Основная погрешность
0...1999 кОм		1 кОм			± (3 % и.в. + 8 е.м.р.)
2,00...19,99 MОм		0,01 MОм
20,0...199,9 MОм		0,1 MОм
200...999 MОм		1 MОм
1,00...3,00 ГОм		0,01 ГОм			± (4 % и.в. + 6 е.м.р.)
Измерительное напряжение: 50 В, 100 В, 250 В, 500 В и 1000 В Погрешность формирования испытательного напряжения (Robc [Ом] >=" 1000*UN [В]): -0+10% от установленной величины Обнаружение опасного напряжения перед началом измерения Снятие заряда с объекта измерения Измерение сопротивления изоляции с использованием вилки "UNI-Schuko (WS-03, WS-04) между всеми тремя клеммами (для UN="1000 В не выполняется) Измерение сопротивления изоляции многожильного кабеля (максимально 5) с помощью дополнительного внешнего адаптера AutoISO-1000c Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0 В...440 В Измерительный ток < 2 мA

Дополнительные технические характеристики:
Класс изоляции	двойная, согласно PN-EN 61010-1" и IEC 61557
Категория безопасности	IV 300V (III 600V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	Алкалиновые батарейки 4x1,5 В LR14 (C) или пакет аккумуляторов SONEL NiMH 4,8 V 4,2 Aч
Габаритные размеры	288 × 223 × 75 мм
Масса измерителя с аккумуляторами	около 2,5 кг
Температура хранения	–20...+70 °C
Рабочая температура	0...+50 °C
Относительная влажность	20 %...80 %
Температура	+23 ° ± 2 °C
Влажность	40 %...60 %
Высота над уровнем моря	< 2000 м
Время до самовыключения (Auto-OFF)	5,15,30,60 мин или функция отключена
Количество измерений Z или УЗО (для аккумуляторов)	<3000 (6 измерений в минуту)
Количество измерений RISO или R (для аккумуляторов	>1000
Дисплей	графический ЖКИ
Память	10000 записей
Память регистратора	6000 ячеек
Интерфейс	USB и Bluetooth
Стандарт качества	ISO 9001
Прибор соответствует требованиям стандарта	IEC 61557
Прибор соответствует требованиям по электромагнитной совместимости (для пром. среды)	PN-EN 61326-2-2:2006 и PN-EN 61326-1:2009

Сравнительная таблица

Измерение	MPI-502	MPI-520	MPI-525	MPI-530	MPI-530-IT
Измерение параметров петли «фаза-нуль»	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}
Измерение параметров УЗО	AC, A Режим Auto	AC, A, B Режим Auto	AC, A, B Режим Auto	АС, А, F, B, B+ Режим Auto	АС, А, F, B, B+ Режим Auto В сетях IT
Rcont	+	+	+	+	+
Измерение параметров изоляции	-	1000В, 3ГОм AutoISO-1000C	2500В, 10ГОм Каб, Кпол AutoISO-2500	1000В, 10ГОм AutoISO-1000C	1000В, 10ГОм AutoISO-1000C
Измерение параметров заземляющих устройств	-	3p	3p	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ	-	+	-	+, гармоники	+, гармоники
LOGGER	-	-	-	+	+
Чередование фаз	-	+	+	+	+
Освещенность (люксметр)	-	-	-	+ LP1	+ LP1
Память/ПК	+ OR-1 (USB) v2	+ USB OR-1	+ USB OR-1	+ USB OR-1 (USB) v2	+ USB OR-1 (USB) v2
