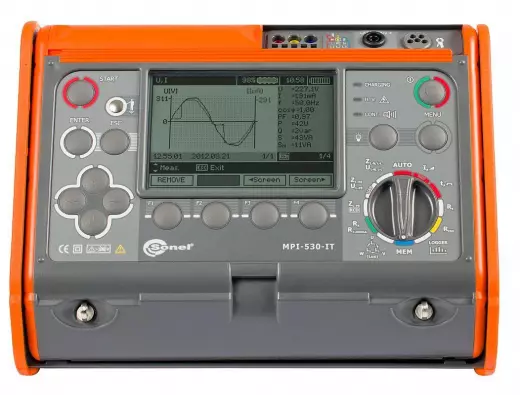

MPI-530-IT измеритель параметров электробезопасности электроустановок
Ссылка скопирована
445 270 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Госреестр
Бренд
Sonel
Sonel
Гарантия
36 мес.
36 мес.
Артикул
WMGBMPI530IT
WMGBMPI530IT
Госреестр СИ РФ
61219-15
61219-15
Межповерочный интервал
12 мес.
12 мес.
Официальный дилер
Сертификат дилера
Назначение и область применения:
MPI-530-IT – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, MRU, TKF и LXP. MPI-530-IT – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.
Функция регистратора позволить провести экспресс-анализ токовых нагрузок и параметров качества электрической энергии.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности:
MPI-530-IT – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, MRU, TKF и LXP. MPI-530-IT – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.
Функция регистратора позволить провести экспресс-анализ токовых нагрузок и параметров качества электрической энергии.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности:
- измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
- измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания;
- измерение параметров устройств защитного отключения (УЗО) типа АС, А, F, B, В+;
- измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА;
- измерение параметров УЗО в сетях с изолированной нейтралью (IT);
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- автоматический режим измерения параметров УЗО;
- измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение удельного сопротивления грунта методом Веннера;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- измерение сопротивления изоляции напряжением до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В;
- измерение сопротивления изоляции до 10 ГОм;
- измерение сопротивления изоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
- измерение освещенности с использованием адаптера LP1;
- проверка последовательности чередования фаз;
- измерение напряжения переменного тока до 500 В.
Режим регистратора параметров электроэнергии (1 фаза):
- действующего значения напряжения переменного тока;
- частоты переменного тока;
- действующего значения силы переменного тока;
- полной мощности;
- среднеквадратического значения гармонических составляющих напряжения и силы тока;
- суммарного коэффициента гармонических составляющих напряжения и силы тока;
- обновленная структура памяти прибора;
- передача данных на ПК по USB или Bluetooth;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Измерение напряжения переменного тока (True RMS)
Диапазон частоты: 45...65 Гц
Измерение частоты
Диапазон напряжения: 50...500 В
Режим регистратора
Измерение тока (True RMS)
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.
Сравнительная таблица
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 0...299,9 В | 0,1 В | ± (2% и.в. + 4 е.м.р.) |
| 300...500 В | 1 В | ± (2% и.в. + 2 е.м.р.) |
Диапазон частоты: 45...65 Гц
Измерение частоты
| Диапазоны измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений |
|---|---|---|
| 45...65 Гц | 0,1 Гц | ±(0.1% и.в. + 1 е.м.р.) |
Диапазон напряжения: 50...500 В
Режим регистратора
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| С измерительными клещами C-6 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...999 мА | 1 мА | |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| С измерительными клещами C-3 | ||
| 0...99,9 мА | 0,1 мА | ± (8 % и.в. + 3 е.м.р.) |
| 100...мА | 1 мА | |
| 1,00...9,99 А | 0,01 А | ± (6 % и.в. + 5 е.м.р.) |
| 10,0...99,9 А | 0,1 А | ± (5 % и.в. + 5 е.м.р.) |
| 100...999 А | 1 А | |
| С измерительными клещами F-1, F-2, F-3 | ||
| 1...9,99 А | 0,01 А | ± (0,1 % Inom + 2 е.м.р.) |
| 10,0...99,9 А | 0,1 А | |
| 100...999 A | 1 А | |
| 1,00...3,00 кA | 0,01 кA | не нормируется |
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.
Измерение активной P, реактивной Q и полной S мощности, а также cos φ
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Клещи C-6 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 3 е.м.р.) |
| 1...5,00 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| Клещи C-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 5 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 10...99,9 кВА | 0,1 кВА | ± (8%∙Sизм + 5 е.м.р.) |
| 100...500 кВА | 1 кВа | ± (8%∙Sизм + 5 е.м.р.) |
| С измерительными клещами F-1, F-2, F-3 | ||
| 0...999 ВА | 1 ВА | ± (10%∙Sизм + 9 е.м.р.) |
| 1...9,99 кВА | 0,01 кВА | ± (10%∙Sизм + 6 е.м.р.) |
| 10...кВА | 0,1 кВА | ± (10%∙Sизм + 5 е.м.р.) |
| 100...кВА | 1 кВа | ± (10%∙Sизм + 5 е.м.р.) |
| 501...999 кВА | 1 кВа | не нормируется |
| 1,00...1,50 МВА | 0,01 МВа | не нормируется |
U: от 0 В до 500 В;
I: от 10 мА до 1 кА – С-3;
от 10 мА до 3 кА – F-1, F-2, F-3;
от 10 мА до 10 А – С-6;
f: от 45 Гц до 65 Гц
Сравнительная таблица
| Измерение | MPI-502 | MPI-520 | MPI-525 | MPI-530 | MPI-530-IT |
|---|---|---|---|---|---|
| Измерение параметров петли «фаза-нуль» | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО |
AC, A Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
АС, А, F, B, B+ Режим Auto |
АС, А, F, B, B+ Режим Auto В сетях IT |
| Rcont | + | + | + | + | + |
| Измерение параметров изоляции | - |
1000В, 3ГОм AutoISO-1000C |
2500В, 10ГОм Каб, Кпол AutoISO-2500 |
1000В, 10ГОм AutoISO-1000C |
1000В, 10ГОм AutoISO-1000C |
| Измерение параметров заземляющих устройств | - | 3p | 3p | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ | - | + | - |
+, гармоники |
+, гармоники |
| LOGGER | - | - | - | + | + |
| Чередование фаз | - | + | + | + | + |
|
Освещенность (люксметр) |
- | - | - |
+ LP1 |
+ LP1 |
| Память/ПК |
+ OR-1 (USB) v2 |
+ USB OR-1 |
+ USB OR-1 |
+ USB OR-1 (USB) v2 |
+ USB OR-1 (USB) v2 |
- ZL-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
- ZL-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
- ZL-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
- ZL-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА)
- Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
- Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов
- 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
- Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
- U – измерение действующего напряжения сети
- I – измерение тока в сети
- f – измерения частоты сети
- Q – измерение реактивной мощности
- P– измерение активной мощности
- S– измерение полной мощности
- cosφ – измерения коэффициента мощности
- LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
