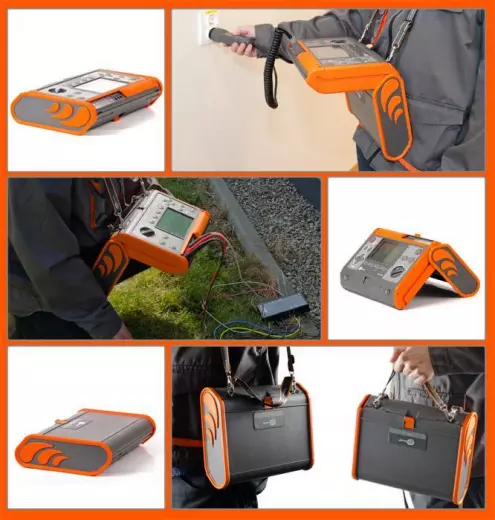

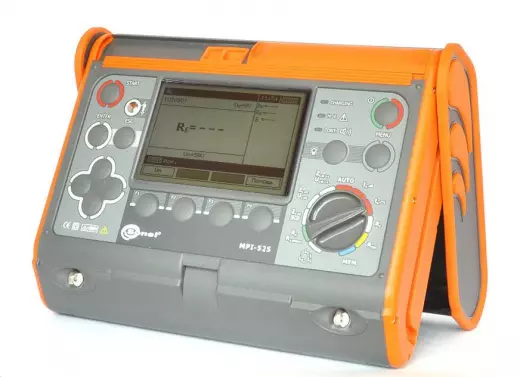

MPI-525 измеритель параметров электробезопасности электроустановок

sales@bestkip.ru

Почта скопирована!

Главная Компания 0 Корзина Каталог Услуги Производители Поиск Отзывы Заказчики Реквизиты Контакты

Казань
- Назад
- Наш офис
- Наш офис находится в Казани, но мы работаем с доставкой по всей России. Осуществляем поставки измерительного оборудования, оптических приборов и продукции популярных брендов во все регионы страны с надежной службой доставки.

Назначение и область применения:
MPI-525 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU . MPI-525 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности:

Комплектация:

ИЗМЕРЕНИЕ ДЕЙСТВУЮЩЕГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
Диапазон		Разрешение			Погрешность основная
0…299,9 В		0,1			± (2 %U + 6 е.м.р.)
300…500 В		1 В			± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
ИЗМЕРЕНИЕ ЧАСТОТЫ
Диапазон		Разрешение			Погрешность основная
45,0…65,0 Гц		0,1 Гц			± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА (TRUE RMS)
Диапазон		Разрешение			Погрешность основная
0,0…99,9 мА		0,1 мА			± (5% I + 3 е.м.р.)
100…999 мА		1 мА			± (5% I +5 е.м.р.)
1,00…9,99 A		0,01 A
10,0…99,9 A		0,1 A
100…400 A		1 A
*Номинальная частота сети fn: 50Гц, 60 Гц. ) - Погрешность клещей учитывается отдельно.**
ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE, ZL-n, ZL-L ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м).
Диапазон		Разрешение			Погрешность основная
0...19,99 Ом		0,01 Ом			± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом		0,1 Ом
200...1999 Ом		1 Ом
Параметр		Значение
Номинальное напряжение работы		UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
Рабочий диапазон напряжений		95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
Номинальная частота сети fn		50 Гц, 60 Гц;
Рабочий диапазон частоты		45 ... 65 Гц;
Максимальный ток (для 415 В)		41,5 А (10 мс)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ: АКТИВНОГО Rs И РЕАКТИВНОГО Xs
Диапазон		Разрешение			Погрешность основная
0...19,99 Ом		0,01 Ом			± (5% Zs + 5 е.м.р.) от Zs
Расчет и отображение для Zs< 20 Ом
ИЗМЕРЕНИЕ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ I k
Диапазон		Разрешение			Погрешность основная
0,058…1,999 A		0,001 A			Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A		0,01 A
20,0…199,9 A		0,1 A
200…1999 A		1 A
2,00…19,99 кA		0,01 кA
20,0…40,0 кA		0,1 кA
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE RCD (БЕЗ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ УЗО) ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).
Диапазон		Разрешение			Погрешность основная
0…19,99 Ом		0,01 Ом			± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом		0,1 Ом			± (6% Zs+ 5 е.м.р.)
200…1999 Ом		1 Ом
Параметр		Значение
Не вызывает срабатывания выключателей УЗО		с IΔn≥ 30 мA
Номинальное рабочее напряжение Un		110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений		95…270 В
Номинальная частота сети fn		50 Гц, 60 Гц
Рабочий диапазон частоты		45…65 Гц
Контроль правильности соединения зажима PE		при помощи электрода касания
ПОКАЗАНИЯ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ: АКТИВНОГО Rs И РЕАКТИВНОГО Xs
Диапазон		Разрешение			Погрешность основная
0..19,99 Ом		0,01 Ом			± (6% Zs+ 10 е.м.р.)
ПОКАЗАНИЯ ТОКА КОРОТКОГО ЗАМЫКАНИЯ Ik
Диапазон		Разрешение			Погрешность основная
0,058…1,999 A		0,001 A			Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A		0,01 A
20,0…199,9 A		0,1 A
200…1999 A		1 A
2,00…19,99 кA		0,01 кA
20,0…40,0 кA		0,1 кA
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ОТКЛЮЧЕНИЯ УЗО
Параметр		Значение
Номинальное напряжение работы Un		110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений		95…270 В
Номинальная частота сети fn		50 Гц, 60 Гц
Рабочий диапазон частоты		45…65 Гц
ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ tA УЗО
Тип выключателя		Установка кратности		Диапазон измерения		Разрешение
Общего типа		0,5 IΔn		0..300 мс		1 мс
		1 IΔn
		2 IΔn		0…150 мс
		5 IΔn		0…40 мс
Селективный		0,5 IΔn		0..500 мс
		1 IΔn
		2 IΔn		0…200 мс
		5 IΔn		0…150 мс
* - для IΔn="10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ RE
Выбранный номинальный ток выключателя	Диапазон измерения		Разрешение	Ток измерения		Основная погрешность
10 мА	0,01" кОм ..5,00 кОм		0,01 кОм	4 мА		0…+10% RE ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм			12 мА		0…+10% RE ± 5 е.м.р.
100 мA	1 Ом..500 Ом		1 Ом	40 мA		0…+5% RE ± 5 е.м.р.
300 мA	1 Ом..166 Ом			120 мA
500 мA	1 Ом..100 Ом			200 мA
1000 мA	1 Ом..50 Ом			400 мA
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ UB, ОТНЕСЕННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ
Диапазон		Разрешение		Номинальный ток		Основная погрешность
0..9,9 В		0,1 В		0,4*IΔn		0..10% UB ± 5 е.м.р.
10..99,9 В						0..15% UB
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ IA ДЛЯ СИНУСОИДАЛЬНОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА
Выбранный номинальный ток выключателя	Диапазон измерения		Разрешение	Ток измерения		Основная погрешность
10 мA	3,3..10,0 мA		0,1 мA	0,3 × IΔn..1,0 × IΔn		± 5% IΔn
30 мA	9,0..30,0 мA
100 мA	33..100 мA		1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 3200 мс.
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА И ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА С ПОСТОЯННОЙ СОСТАВЛЯЮЩЕЙ 6мA
Выбранный номинальный ток выключателя	Диапазон измерения		Разрешение	Ток измерения		Основная погрешность
10 мA	4,0..20,0 мA		0,1 мA	0,35 × IΔn..2,0 × IΔn		± 10% IΔn
30 мA	12,0..30,0 мA
100 мA	40..140 мA		1 мA	0,35 × IΔn..1,4 × IΔn		± 10% IΔn
300 мA	120..420 мA
500 мA	200..700 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 3200 мс.
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ПОСТОЯННОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА
Выбранный номинальный ток выключателя	Диапазон измерения		Разрешение	Ток измерения		Основная погрешность
10 мA	4,0..20,0 мA		0,1 мA	0,2 × IΔn..2,0 × IΔn		± 10% IΔn
30 мA	12..60 мA		1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 5040 мс.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА (RE)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)
Диапазон			Разрешение	Основная погрешность
0,00…9,99 Ом			0,01 Ом	± (2% RE+ 4 е.м.р.)
10,0…99,9 Ом			0,1 Ом	± (2% RE+ 3 е.м.р.)
100…999 Ом			1 Ом
1,0…1,99 кОм			0,01 кОм
Измерительное напряжение			25 В или 50 В RMS
Измерительный ток			20 мA, синусоидальный RMS 125 Гц (для fn="50 Гц) и 150 Гц (для fn=60 Гц)
Блокирование измерения при напряжении помех			UN>24 В
Максимальное напряжение помех (измерение)			UNmax=100 В
Максимальное сопротивление вспомогательных зондов			50 кОм
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ВСПОМОГАТЕЛЬНЫХ ЗОНДОВ RH, RS
Диапазон		Разрешение			Основная погрешность
000…999 Ом		1 Ом			± (5"% (RS+RE+RH) + 3 е.м.р.)
1,00…9,99 кОм		0,01 кОм
10,0…50,0 кОм		0,1 кОм
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОМЕХ
Внутреннее сопротивление: около 100 кОм
Диапазон отображения		Разрешение			Основная погрешность
0..100 В		1 В			± (2% U + 3 е.м.р.)
ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
Диапазон		Разрешение			Основная погрешность
0,00…19,99 Ом		0,01 Ом			± (2% R + 3 е.м.р.)
20,0…199,9 Ом		0,1 Ом
200…400 Ом		1 Ом
Напряжение на открытых зажимах					4…9 В
Исходящий ток при R < 2 Ом					мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ МАЛЫМ ТОКОМ
Диапазон		Разрешение			Основная погрешность
0,00…199,9 Ом		0,01 Ом			± (3% R + 3 е.м.р.)
200…2000 Ом		0,1 Ом
Напряжение на открытых зажимах					4…9 В
Исходящий ток					< 30 Ом ± 50%
Компенсация сопротивления измерительных проводов.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
Напряжения измерения					50 В, 100 В, 250 В, 500, 1000 В, 2500 В
Диапазон измерения согласно PN-EN 61557-2
для UN =" 50 В					50 кОм...250 МОм
для UN =" 100 В					100 кОм...500 МОм
для UN =" 250 В					250 кОм...1 ГОм
для UN =" 500 В					500 кОм...2 ГОм
для UN =" 1000 В					1 МОм...3 ГОм
для UN =" 2500 В					2,5 МОм...9,99 ГОм
Диапазон отображения для Un=" 50В		Разрешение			Основная погрешность
0…1999 кОм		1 кОм			± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм		0,01 MОм
20,0…199,9 MОм		0,1 MОм
200…250 MОм		1 MОм
Диапазон отображения для Un=" 100В		Разрешение			Основная погрешность
0…1999 кОм		1 кОм			± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм		0,01 MОм
20,0…199,9 MОм		0,1 MОм
200…299 MОм		1 MОм
Диапазон отображения для Un=" 250В		Разрешение			Основная погрешность
0…1999 кОм		1 кОм			± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм		0,01 MОм
20,0…199,9 MОм		0,1 MОм
200…250 MОм		1 MОм
Диапазон отображения для Un=" 500В		Разрешение			Основная погрешность
0…1999 кОм		1 кОм			± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм		0,01 MОм
20,0…199,9 MОм		0,1 MОм
200…999 MОм		1 MОм
1,00…2,00 ГОм		0,01 ГОм			± (4% RISO + 6 е.м.р.)
Диапазон отображения для Un=" 1000В		Разрешение			Основная погрешность
0…1999 кОм		1 кОм			± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм		0,01 MОм
20,0…199,9 MОм		0,1 MОм
200…999 MОм		1 MОм
1,00…3,00 ГОм		0,01 ГОм			± (4% RISO + 6 е.м.р.)
Диапазон отображения для Un=" 2500В		Разрешение			Основная погрешность
0…1999 кОм		1 кОм			± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм		0,01 MОм
20,0…199,9 MОм		0,1 MОм
200…999 MОм		1 MОм
1,00…9,99 ГОм		0,01 ГОм			± (4% RISO + 6 е.м.р.)
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В])					- 0 + 10% от установленной величины
Обнаружение опасного напряжения перед началом измерения					Есть
Разряд емкости измеряемого объекта					Есть
Измерение сопротивления изоляции многожильных проводов (макс. 5)					При помощи внешнего приспособления
Измерение напряжения на разъемах +RISO, -RISO					0..440 В
Измерительный ток					<2 мА
ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ
Указания последовательности фаз					прямая, обратная
Диапазон напряжений сети UL-L					95…500 В (45…65 Гц)
Отображение величины межфазных напряжений					Есть

Сравнительная таблица

Измерение	MPI-502	MPI-520	MPI-525	MPI-530	MPI-530-IT
Измерение параметров петли «фаза-нуль»	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}
Измерение параметров УЗО	AC, A Режим Auto	AC, A, B Режим Auto	AC, A, B Режим Auto	АС, А, F, B, B+ Режим Auto	АС, А, F, B, B+ Режим Auto В сетях IT
Rcont	+	+	+	+	+
Измерение параметров изоляции	-	1000В, 3ГОм AutoISO-1000C	2500В, 10ГОм Каб, Кпол AutoISO-2500	1000В, 10ГОм AutoISO-1000C	1000В, 10ГОм AutoISO-1000C
Измерение параметров заземляющих устройств	-	3p	3p	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ	-	+	-	+, гармоники	+, гармоники
LOGGER	-	-	-	+	+
Чередование фаз	-	+	+	+	+
Освещенность (люксметр)	-	-	-	+ LP1	+ LP1
Память/ПК	+ OR-1 (USB) v2	+ USB OR-1	+ USB OR-1	+ USB OR-1 (USB) v2	+ USB OR-1 (USB) v2
