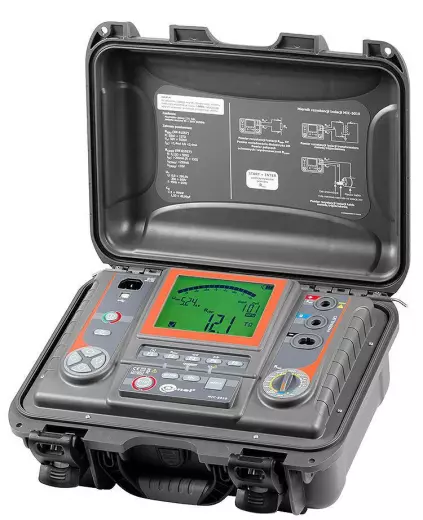

MIC-5010 измеритель параметров электроизоляции
Ссылка скопирована
406 660 ₽
Поверка включена в стоимость
Срок поставки: 2-5 дней
Бренд
Sonel
Sonel
Гарантия
36 мес.
36 мес.
Артикул
WMGBMIC5010
WMGBMIC5010
Официальный дилер
Сертификат дилера
Назначение и область применения:
MIC-5010 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности:
MIC-5010 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности:
- измерение сопротивления изоляции до 15 ТОм;
- измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- установка времени измерения - до 99 мин 59 сек;
- измерительный ток – 1,2 мА, 3 мА;
- измерение сопротивления изоляции с использованием проводников длиной до 20 м;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
- измерение коэффициента разряда диэлектриков (DD);
- защита от объекта измерения находящегося под напряжением;
- цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения переменного и постоянного тока до 600 В;
- питание от встроенного аккумулятора;
- сохранение результатов измерений в память;
- передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
| Диапазон | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ RISO | ||
| Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм | ||
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0...15,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) |
| ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ | ||
| Напряжение UISO | Измерительный диапазон | |
| 250 В | 500 ГОм | |
| 500 В | 1,00 ТОм | |
| 1000 В | 2,00 ТОм | |
| 2500 В | 5,00 ТОм | |
| 5000 В | 15,0 ТОм | |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) | ||
| Напряжение UISO | Шаг напряжения | |
| 1 кВ | 200, 400, 600, 800, 1000 В | |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ | |
| 5 кВ | 1, 2, 3, 4, 5 кВ | |
| ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ НЕ МЕНЕЕ ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
|
- Напряжение на разомкнутых измерительных проводниках: 4…24 В; - Выходной ток при R - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током |
||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 30...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
| Диапазон частот: от 45 Гц до 65 Гц | ||
| ИЗМЕРЕНИЕ ЕМКОСТИ | ||
| Диапазон | Разрешение | Основная погрешность |
| 1...999 нФ | 1 нФ | ±(5% и.в. + 5 е.м.р.) |
| 1,00...49,9 мкФ | 0,01 мкФ | |
|
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован |
||
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Класс изоляции | Двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
| Степень защиты корпуса согласно EN 60529 | IP54 (IP 67 с закрытой крышкой) | |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
| Температура хранения | -25...+70 °C | |
| Температура рабочая | -20..+50 °C | |
| Относительная влажность | 20..80 % | |
| Высота | До 3000 м | |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
| Дисплей | ЖК, графический 5,6" | |
| Интерфейс | USB или беспроводной интерфейс OR-1 | |
| Габаритные размеры | 390×310×180 | |
| Масса измерителя | Около 7 кг | |
| Гарантия | ||
