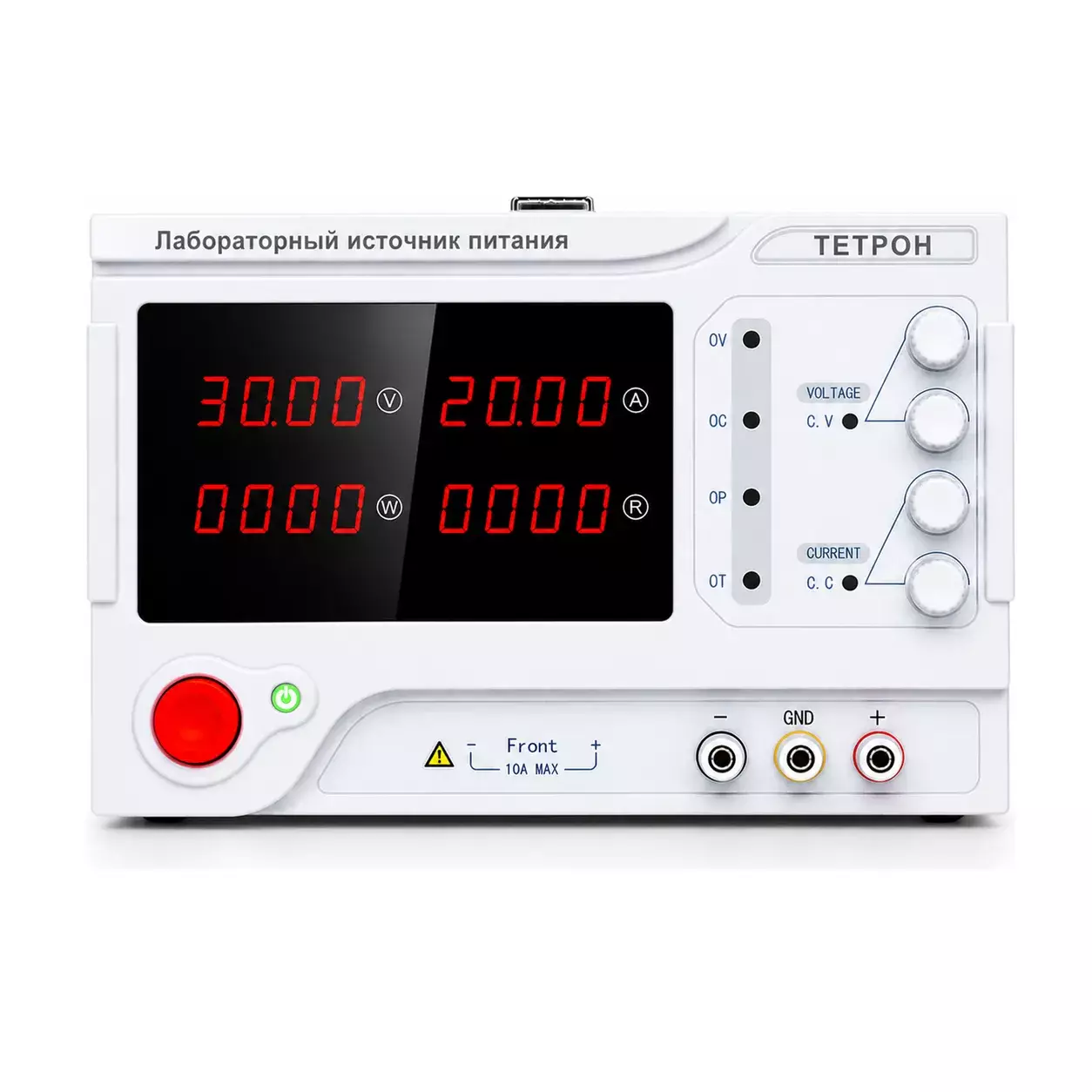

ТЕТРОН-22005Е импульсный источник питания

Импульсный источник питания ООО ТЕТРОН-22005Е представляет собой высоковольтное одноканальное устройство мощностью 1100 Вт, предназначенное для питания мощных нагрузок в процессе отладки силовой электроники, стендовых испытаний и ремонта промышленного оборудования. Данная модель обеспечивает регулировку выходного напряжения в диапазоне от 0 до 220 В и выходного тока до 5 А, что делает её востребованной при тестировании высоковольтных инверторов, драйверов электродвигателей и зарядных устройств. Импульсная топология прибора гарантирует высокий КПД и низкий уровень собственного тепловыделения даже при длительной работе на максимальной мощности. ТЕТРОН-22005Е оснащён четырьмя независимыми индикаторами, одновременно показывающими параметры нагрузки в реальном времени, и комплексной системой защит от аварийных режимов.

Диапазоны и мощность

Источник питания ТЕТРОН-22005Е предоставляет широкие возможности по настройке выходных параметров, покрывая потребности как низковольтных, так и высоковольтных приложений.

• Выходное напряжение: регулировка от 0 до 220 В с дискретностью установки 100 мВ. Такой диапазон позволяет использовать прибор для питания цепей управления промышленных контроллеров, проверки силовых модулей и испытания высоковольтных конденсаторов.
• Выходной ток: диапазон регулировки от 0 до 5 А с разрешением 1 мА. Высокая точность установки тока критична при тестировании полупроводниковых приборов и ограничении тока для чувствительных нагрузок.
• Выходная мощность: максимальная мощность составляет 1100 Вт, что позволяет использовать источник питания ТЕТРОН-22005Е для ресурсных испытаний устройств с большим энергопотреблением.
• Импульсная топология: применение высокочастотного импульсного преобразователя обеспечивает КПД свыше 85% и снижает массу прибора до 6 кг, что выгодно отличает его от громоздких линейных аналогов.

Точность и стабильность

Импульсный источник питания ТЕТРОН-22005Е отличается высокой точностью поддержания заданных параметров и минимальными отклонениями при внешних воздействиях.

• Погрешность установки: составляет ± 1 % + 1 единица младшего разряда, что гарантирует повторяемость результатов при серийных испытаниях и калибровке оборудования.
• Нестабильность напряжения от сети: не превышает 0,2 % + 2 единицы. При колебаниях питающего напряжения в диапазоне 198–242 В выход остаётся стабильным.
• Нестабильность тока от сети: ≤ 0,5 % + 2 единицы, что особенно важно при работе с токозависимыми нагрузками.
• Нестабильность при изменении нагрузки: как по току, так и по напряжению составляет ≤ 0,5 % + 2 единицы, обеспечивая корректную работу при подключении импульсных потребителей.
• Уровень пульсаций: не превышает 1% RMS, что позволяет питать чувствительные аналоговые схемы без внесения дополнительных помех.

Защиты и надёжность

Комплексная система защиты предотвращает аварийные режимы и продлевает срок службы как самого прибора, так и подключённого оборудования.

• Защита от перегрузки по току (OCP): автоматически ограничивает выходной ток на заданном уровне, предотвращая перегрев проводов и компонентов нагрузки.
• Защита от превышения напряжения (OVP): мгновенно отключает выход при превышении установленного порога, защищая испытуемое устройство от пробоя изоляции.
• Защита от превышения мощности (OPP): контролирует суммарную потребляемую мощность, исключая работу в зоне перегрузки силового каскада.
• Защита от перегрева (OTP): при достижении критической температуры внутри корпуса выходное напряжение снимается, а вентилятор продолжает работу до остывания прибора.
• Ресурс и условия работы: заявленный срок службы источника питания ТЕТРОН-22005Е превышает 5 лет при эксплуатации в диапазоне температур от +5 до +40 °C и влажности до 80%.

Индикация и монтаж

Удобство работы с источником питания ТЕТРОН-22005Е обеспечивается продуманной системой отображения данных и компактными габаритами устройства.

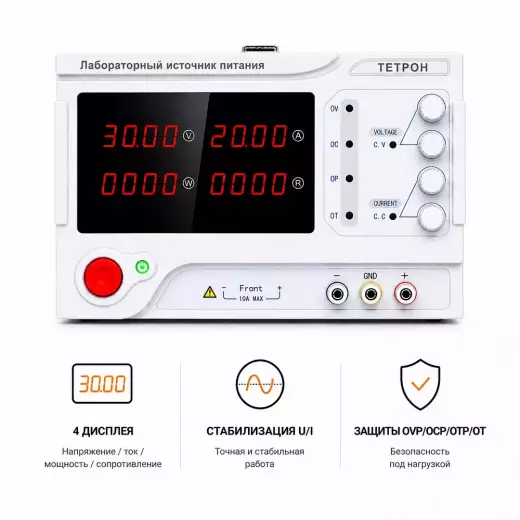

• Четыре цифровых индикатора: одновременно отображают текущие значения напряжения (В), тока (А), мощности (Вт) и сопротивления нагрузки (Ом), исключая необходимость переключения режимов.
• Разрешение установки: шаг регулировки напряжения составляет 100 мВ, тока — 1 мА, что позволяет тонко настраивать параметры для точных лабораторных работ.
• Сетевое питание: прибор работает от однофазной сети 220 В ± 10% частотой 50–60 Гц, что соответствует стандартным розеткам в России и большинстве стран.
• Габариты: размеры корпуса 250 х 155 х 330 мм позволяют разместить ТЕТРОН-22005Е как на лабораторном столе, так и в ограниченном пространстве монтажного шкафа.
• Масса: всего 6 кг, что облегчает транспортировку и перемещение прибора между рабочими местами.
• Условия хранения: допускается хранение при температуре от -10 до +60 °C и влажности до 70%, что делает прибор пригодным для сезонного хранения.
