ТЕТРОН-20005ЕП программируемый источник питания

Программируемый источник питания ООО ТЕТРОН-20005ЕП — это высоковольтный лабораторный прибор с выходной мощностью 1000 Вт, обеспечивающий регулировку напряжения от 0 до 200 В и тока от 0 до 5 А. Источник питания ТЕТРОН-20005ЕП предназначен для профессиональных задач в области разработки силовой электроники, тестирования высоковольтных драйверов, зарядных устройств и промышленных модулей. Благодаря реализации двух режимов стабилизации — по напряжению (CV) и по току (CC) — источник питания ТЕТРОН-20005ЕП обеспечивает гибкое управление выходными параметрами в процессе стендовых испытаний и отладки сложных электронных систем. Цветной мультидисплей на передней панели отображает одновременно напряжение, ток, мощность, активные защиты и состояние встроенного таймера, что позволяет полностью контролировать ход эксперимента без использования дополнительных измерительных приборов.

Диапазон и точность

Источник питания ТЕТРОН-20005ЕП перекрывает широкий спектр лабораторных применений благодаря регулируемому выходному напряжению до 200 В и току до 5 А. Установка параметров осуществляется с высоким разрешением: 100 мВ по напряжению и 10 мА по току, что обеспечивает тонкую настройку режимов питания для конкретных устройств. Погрешность измерения напряжения не превышает ±(0,2 % + 5 е.м.р.), тока — ±(0,5 % + 5 е.м.р.), что подтверждает достоверность получаемых данных при сертификационных испытаниях. Нестабильность выходных характеристик при колебаниях сетевого напряжения составляет ±(0,2 % + 2 е.м.р.), а при изменении нагрузки — ±(0,5 % + 2 е.м.р.). Уровень пульсаций и шума на выходе источника питания ТЕТРОН-20005ЕП ограничен 1 % от установленного значения, что позволяет питать устройства с чувствительными аналоговыми трактами, минимизируя наводки и паразитные составляющие.

• Выходное напряжение: диапазон от 0 до 200 В с шагом регулировки 100 мВ.
• Выходной ток: плавная регулировка от 0 до 5 А с разрешением 10 мА.
• Точность тока: погрешность измерения ±(0,5 % + 5 е.м.р.) для корректного контроля нагрузки.
• Пульсации: уровень шума ≤ 1 % от действующего значения для чистой выходной характеристики.
• Нестабильность: стабильность от сети и нагрузки в пределах ±(0,2–0,5 %).

Программирование и сохранение

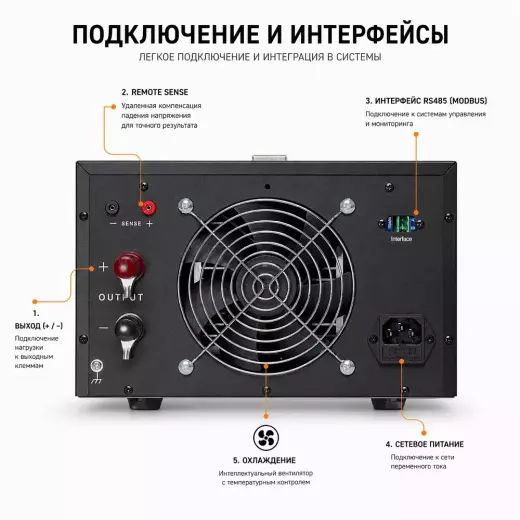

Программируемый источник питания ТЕТРОН-20005ЕП поддерживает управление по интерфейсу RS-485 с протоколом ModBus, что позволяет встраивать прибор в автоматизированные измерительные стенды и системы удаленного мониторинга. Для работы с персональным компьютером предусмотрено фирменное программное обеспечение, а при необходимости интерфейс может быть расширен опциональными модулями USB и RS-232. В памяти источника питания ТЕТРОН-20005ЕП предусмотрено 6 ячеек (М1-М6) для сохранения профилей с установленными значениями напряжения, тока и времени работы таймера, что ускоряет переход между стандартными тестовыми процедурами. Встроенный таймер, рассчитанный на интервал от 0 до 12 часов, позволяет автоматически отключать выход по истечении заданного времени — это востребовано при проведении длительных испытаний на тепловой режим или ресурсные тесты компонентов.

• Интерфейс RS-485: стандартный порт для связи с управляющими контроллерами.
• Протокол ModBus: широко распространенный промышленный протокол для интеграции в АСУ.
• Память ячеек: 6 профилей (М1-М6) для быстрого доступа к настройкам.
• Таймер: автоматическое отключение выхода по таймеру до 12 часов.
• Опциональные порты: возможность установки модулей USB и RS-232.

Защиты и контроль

Высоковольтный источник питания ТЕТРОН-20005ЕП оснащен полным набором встроенных защит, обеспечивающих безопасность прибора и подключаемого оборудования. Система автоматически контролирует превышение напряжения (OV), тока (OC), выходной мощности (OP), внутренней температуры (OT) и реагирует на короткое замыкание выходных клемм. При срабатывании любой из защит выход источника питания ТЕТРОН-20005ЕП мгновенно отключается, предотвращая повреждение дорогостоящих плат и модулей. Цветной мультидисплей с одновременным отображением напряжения, тока, мощности, таймера и состояния защит обеспечивает непрерывный мониторинг параметров в реальном времени, что критично при работе с чувствительными нагрузками и в процессе длительных экспериментов.

• Защита OV: автоматическое ограничение напряжения на безопасном уровне.
• Защита OC: отключение выхода при превышении заданного тока.
• Защита OP: контроль выходной мощности до 1000 Вт.
• Защита OT: отключение при перегреве силовых компонентов.
• Защита от КЗ: мгновенное отключение выхода при коротком замыкании.

Конструкция и условия эксплуатации

Источник питания ТЕТРОН-20005ЕП выполнен в компактном настольном корпусе с габаритами 250×155×330 мм и массой 6 кг, что упрощает размещение на рабочем столе и перемещение между лабораторными участками. Активная система воздушного охлаждения с автоматической регулировкой оборотов вентилятора эффективно отводит тепло при работе на максимальной мощности 1000 Вт, сохраняя стабильность выходных параметров. Прибор рассчитан на питание от однофазной сети 220 В частотой 50/60 Гц и гарантирует работоспособность в диапазоне температур от 5 до 40 °С при относительной влажности до 80%. Условия хранения расширены до температур от -20 до 80 °С, что позволяет транспортировать источник питания ТЕТРОН-20005ЕП в неотапливаемых транспортных средствах без риска повреждения. Продукция изготовлена по техническим условиям ТУ 27.90.40-010-48526697-2022, что подтверждает ее соответствие стандартам качества для лабораторного оборудования.

• Габариты: 250 (Ш) × 155 (В) × 330 (Г) мм.
• Масса: 6 кг.
• Охлаждение: активное с автоматическим управлением скоростью вентилятора.
• Температура работы: от 5 до 40 °С при влажности до 80%.
• ТУ: ТУ 27.90.40-010-48526697-2022.

Покупка ООО «ТЕТРОН» ТЕТРОН-20005ЕП программируемый источник питания в BESTKIP

Купить ООО «ТЕТРОН» ТЕТРОН-20005ЕП программируемый источник питания можете в BESTKIP — подберём источник под напряжение, ток и число каналов вашей задачи.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем по напряжению, току и режимам ТЕТРОН-20005ЕП.
