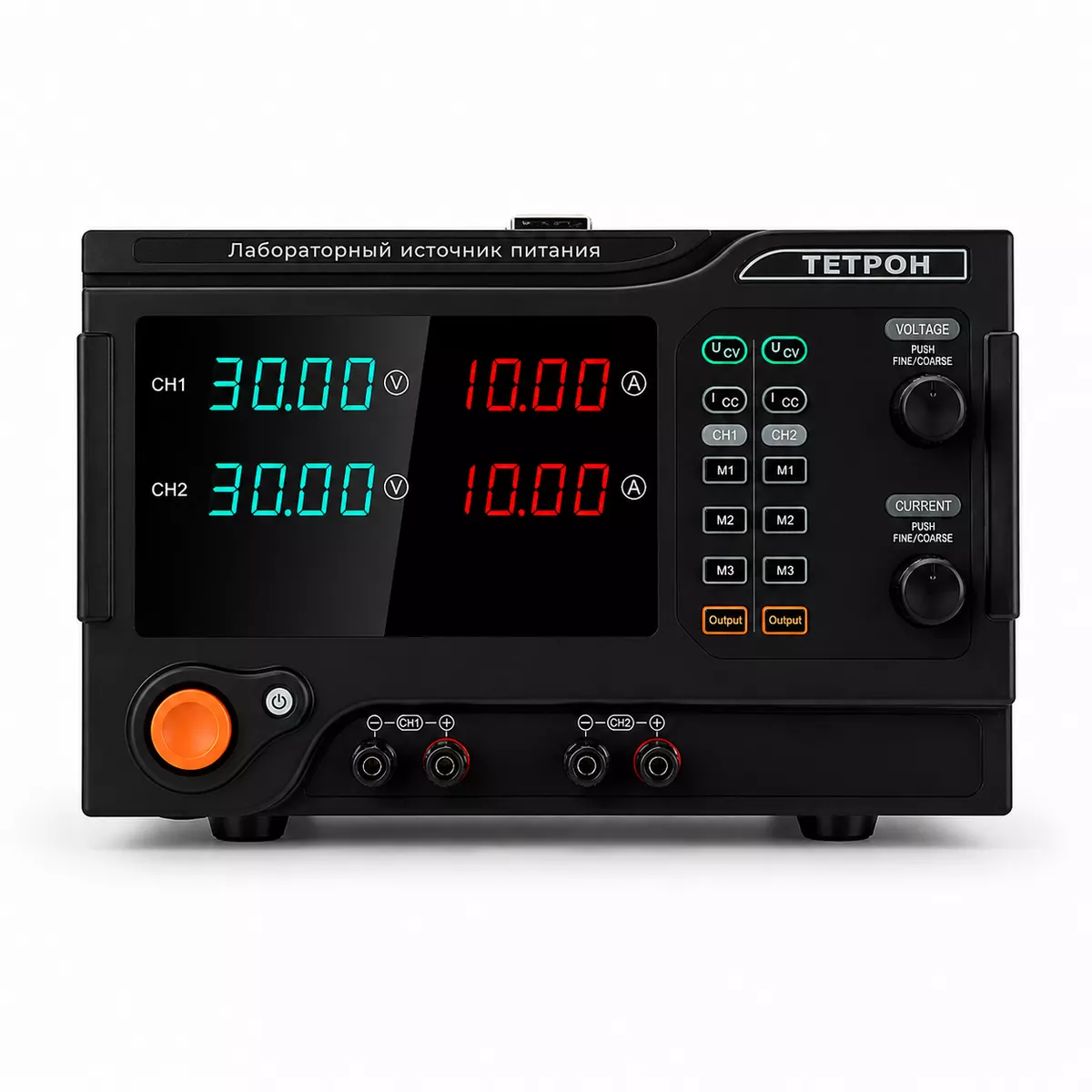

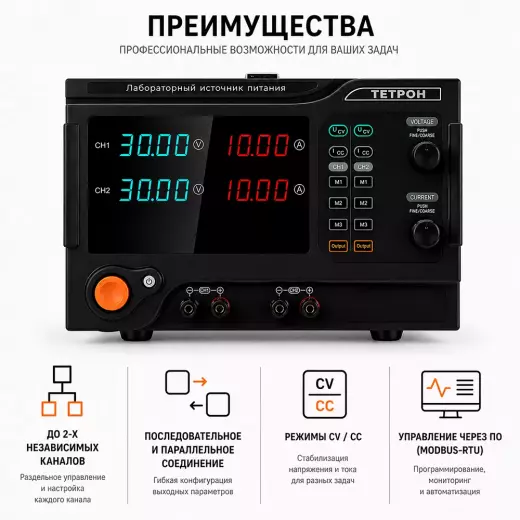

ТЕТРОН-1502/1520 двухканальный источник питания 15В 2А/15В 20А

Двухканальный источник питания ООО ТЕТРОН-1502/1520 представляет собой специализированный лабораторный прибор с двумя каналами, имеющими одинаковое напряжение, но кардинально разную токовую нагрузку. Первый канал выдает 0–15 В при токе до 2 А (мощность 30 Вт) и предназначен для маломощных цепей. Второй канал обеспечивает то же напряжение 0–15 В, но при токе до 20 А, что дает максимальную мощность 300 Вт. Уровень пульсаций и шума на выходе источника питания ТЕТРОН-1502/1520 не превышает 1% от текущего установленного значения. Такое решение оптимально для тестирования бортовой электроники транспортных средств (номинал 12 В), питания стартерных аккумуляторов, проверки мощных светодиодных прожекторов и термоэлектрических модулей Пельтье, где требуется высокий ток при пониженном напряжении.

Баланс по каналам

Одинаковое выходное напряжение на обоих каналах позволяет унифицировать настройки при одновременной работе с разнородными нагрузками. Источник питания ТЕТРОН-1502/1520 построен так, что оба канала электрически изолированы и могут использоваться совместно или раздельно.

• Канал CH1 (низкотоковый): напряжение 0–15 В, ток 0–2 А, мощность 30 Вт. Служит для питания управляющих микроконтроллеров, цифровых логических схем, драйверов маломощных реле и датчиков.
• Канал CH2 (высокотоковый): напряжение 0–15 В, ток 0–20 А, мощность до 300 Вт. Предназначен для питания мощных потребителей с напряжением питания до 15 В: двигателей постоянного тока, обогревателей, термоэлектрических охладителей, мощных светодиодных сборок.
• Независимые регулировки: каждый канал имеет собственные регуляторы напряжения и тока, позволяющие точно выставлять параметры независимо от соседнего канала.
• Режимы стабилизации CV/CC: при достижении заданного предела тока прибор автоматически переключается из режима стабилизации напряжения (CV) в режим стабилизации тока (CC), что критично при заряде аккумуляторов и работе с нестабильной нагрузкой.

Высокотоковый режим

Второй канал является основой модели, обеспечивая ток до 20 А при напряжении 15 В, что характерно для систем, работающих от бортовой сети автомобиля. Источник питания ТЕТРОН-1502/1520 позволяет моделировать работу электрооборудования в условиях, приближенных к реальным.

• Максимальный ток второго канала: 20 А непрерывно. Этого достаточно для проверки стеклоподъемников, обогревателей сидений, вентиляторов и стартерных цепей в лабораторных условиях.
• Выходная мощность канала CH2: 300 Вт. Прибор способен отдавать в нагрузку до 300 Вт без перегрева и снижения выходного напряжения.
• Разрешение установки тока: 10 мА. Точность задания тока позволяет контролировать энергопотребление устройств и корректно выставлять ток заряда аккумуляторов.
• Разрешение установки напряжения: 10 мВ. Обеспечивает точность в 10 мВ при выставлении напряжения для чувствительной автомобильной электроники.
• Пульсации и шум: ≤1% от текущего значения. При напряжении 15 В уровень пульсаций не превышает 150 мВ, что допустимо для большинства низковольтных устройств.

Комплексная защита

Безопасность мощных нагрузок и самого прибора обеспечивается полноценной системой электронных защит. Источник питания ТЕТРОН-1502/1520 оснащён всеми необходимыми механизмами для предотвращения аварийных ситуаций.

• OVP (защита от превышения напряжения): отключает канал при скачке напряжения выше установленного порога, защищая чувствительные компоненты от пробоя.
• OCP (защита от превышения тока): ограничивает выходной ток на заданном уровне. Для второго канала это особенно важно при работе с 20 А.
• OPP (защита от перегрузки по мощности): при достижении мощности 300 Вт на втором канале или 30 Вт на первом происходит автоматическое отключение.
• OTP (температурная защита): отключает прибор при перегреве силовых элементов, часто возникающем при длительной работе с током 20 А.
• Защита от короткого замыкания (SC): мгновенное отключение выхода при коротком замыкании, предотвращающее выход из строя силовых ключей.

Условия применения

Прибор спроектирован для работы в лабораторных и производственных условиях. Источник питания ТЕТРОН-1502/1520 имеет стандартные габариты и массу, что упрощает его интеграцию в любые испытательные стенды.

• Сетевое питание: 220 В ±10%, частота 50–60 Гц. Встроенный стабилизатор компенсирует колебания сети, обеспечивая стабильные выходные параметры.
• Температура эксплуатации: от 5 °C до 40 °C, влажность до 80% (без конденсата). Прибор корректно работает в отапливаемых лабораториях и производственных помещениях.
• Высота над уровнем моря: не более 2000 м. Для высокогорных условий необходима дополнительная консультация производителя.
• Условия хранения: температура от -20 до 80 °C, влажность до 80% без ограничений.
• Габаритные размеры (Ш×В×Г): 250×155×330 мм. Компактные размеры позволяют разместить прибор на столе даже при ограниченном пространстве.
• Масса прибора: 10 кг. Вес обеспечивает устойчивость при подключении мощных кабелей сечением до 6 мм².
• Интерфейс RS485: базовый порт для удаленного управления и сбора данных (опционально доступны USB и RS232), что позволяет интегрировать источник в автоматизированные измерительные системы.
• Соответствие ТУ: технические условия ТУ 27.90.40-003-48526697-2018 гарантируют соответствие прибора требованиям и нормам.
