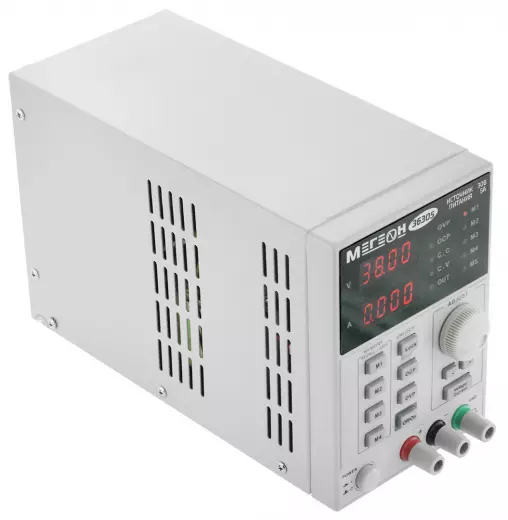

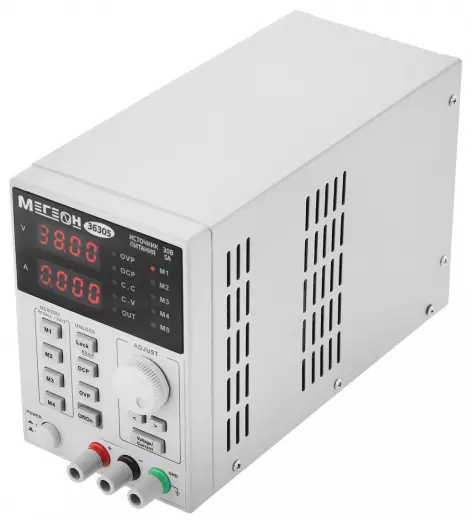

МЕГЕОН 36305 Одноканальный программируемый линейный источник питания

Программируемый источник питания МЕГЕОН 36305 представляет собой одноканальный линейный лабораторный источник питания с выходным напряжением 0…30 В и током 0…5 А, выполненный по линейной схеме, обеспечивающей низкий уровень пульсаций и высокую стабильность параметров. Источник питания 36305 оснащён защитами OVP (защита от превышения напряжения) и OCP (защита от превышения тока), а также системой ограничения тока и напряжения в пределах максимальных возможностей прибора, что делает его безопасным при работе с чувствительной электроникой. Линейная архитектура источника питания 36305 обеспечивает пульсации по напряжению не более 2 мВ (среднеквадратичное значение) и по току не более 4 мА, что позволяет использовать его для питания прецизионных аналоговых схем и измерительных устройств. Источник питания 36305 имеет габариты 270×170×110 мм и массу 4200 г, что соответствует стандартному настольному исполнению для стационарной лабораторной работы. При необходимости источник питания 36305 может быть поверен в аккредитованной лаборатории для подтверждения заявленных метрологических характеристик.

Выходные параметры: 0…30 В и 0…5 А

Источник питания 36305 обеспечивает регулируемое выходное напряжение в диапазоне от 0 до 30 вольт и выходной ток от 0 до 5 ампер, что покрывает большинство задач при питании аналоговых и цифровых схем в лабораторных условиях. Разрешение установки напряжения составляет 10 мВ, а тока — 1 мА, что позволяет точно задавать режимы питания даже для требовательных устройств, например, операционных усилителей, датчиков и маломощных передатчиков. Линейный стабилизатор источника питания 36305 обеспечивает чистоту выходного сигнала без импульсных помех, характерных для импульсных источников, что критично при работе с чувствительными аналоговыми компонентами. Максимальная выходная мощность источника питания 36305 составляет 150 Вт (при 30 В и 5 А), чего достаточно для питания большинства лабораторных макетов, отладочных плат и маломощных электродвигателей.

Пульсации и нестабильность линейного источника

• Пульсации и шум по напряжению: ≤ 2 мВ (среднеквадратичное) — минимальный уровень высокочастотных помех на выходе.
• Пульсации и шум по току: ≤ 4 мА (среднеквадратичное) — незначительные пульсации тока при работе с нагрузкой.
• Нестабильность по напряжению при изменении сетевого напряжения: ≤ 0,01% + 3 мВ — высокая устойчивость к колебаниям питающей сети.
• Нестабильность по току при изменении сетевого напряжения: ≤ 0,1% + 3 мА — ток остаётся стабильным при изменениях входного напряжения.
• Нестабильность по напряжению при изменении нагрузки: ≤ 0,01% + 2 мВ — выходное напряжение практически не меняется при подключении нагрузки.
• Нестабильность по току при изменении нагрузки: ≤ 0,1% + 10 мА — ток сохраняется в заданных пределах при скачках нагрузки.

Низкий уровень пульсаций источника питания 36305 (≤ 2 мВ по напряжению) делает его пригодным для питания прецизионных схем, включая измерительные мосты, малошумящие усилители и источники опорного напряжения. Нестабильность по напряжению при изменении сетевого напряжения ≤ 0,01% + 3 мВ гарантирует, что даже при колебаниях в сети выходное напряжение останется практически неизменным, что важно при длительных экспериментах. Нестабильность по напряжению при изменении нагрузки ≤ 0,01% + 2 мВ свидетельствует о высокой нагрузочной способности источника питания 36305 — напряжение не «проседает» при подключении потребителя. Температурный коэффициент по напряжению ≤ 3 мВ/°С и по току ≤ 3 мА/°С обеспечивают стабильность параметров при изменении температуры окружающей среды в пределах допустимого диапазона.

Точность установки и разрешение

• Точность установки по напряжению: ≤ 0,5% + 20 мВ — погрешность установки выходного напряжения от заданного значения.
• Точность установки по току: ≤ 0,5% + 10 мА — допустимое отклонение установленного тока.
• Разрешение установки напряжения: 10 мВ — минимальный шаг изменения напряжения.
• Разрешение установки тока: 1 мА — минимальный шаг изменения тока.

Высокое разрешение установки источника питания 36305 — 10 мВ по напряжению и 1 мА по току — позволяет точно выставлять режимы питания для устройств с жёсткими допусками по питанию, например, для маломощных микроконтроллеров или прецизионных датчиков. Точность установки по напряжению ≤ 0,5% + 20 мВ и по току ≤ 0,5% + 10 мА гарантирует, что фактическое значение на выходе будет соответствовать заданному с указанной погрешностью, что критично при проведении тестирований с фиксированными питающими напряжениями. Программируемая архитектура источника питания 36305 позволяет задавать параметры с высоким разрешением, что особенно удобно при автоматизации тестовых стендов и повторяющихся экспериментах.

Защиты и условия эксплуатации

• Защита OVP: защита от превышения выходного напряжения — автоматическое отключение при превышении установленного порога.
• Защита OCP: защита от превышения выходного тока — ограничение тока при превышении заданного значения.
• Ограничение тока и напряжения: в пределах максимальных возможностей прибора — предотвращение выхода за рабочие диапазоны.
• Температура эксплуатации: 10…40°С, влажность 10…70% — условия для работы в лабораторных помещениях.
• Температура хранения и транспортировки: -20…60°С, влажность 10…80% без конденсата — расширенный диапазон для логистики.
• Входное напряжение: 230 В 50 Гц, потребляемый ток < 3 А — питание от стандартной сети.

Встроенные защиты OVP (от превышения напряжения) и OCP (от превышения тока) в источнике питания 36305 предотвращают повреждение подключённой нагрузки в случае сбоя в работе или неправильной установки параметров. Ограничение тока и напряжения в пределах максимальных возможностей прибора защищает сам источник питания 36305 от перегрузок, повышая его надёжность и срок службы. Температурный режим эксплуатации от 10 до 40 °С и влажность от 10 до 70 % соответствуют стандартным условиям лабораторий, учебных классов и производственных цехов. Широкий диапазон температур хранения и транспортировки от -20 до 60 °С и влажность до 80 % без конденсата позволяют перевозить источник питания 36305 в различных климатических условиях и хранить в неотапливаемых помещениях. Питание от сети 230 В с потребляемым током менее 3 А обеспечивает совместимость со стандартными розетками без необходимости использования силовых адаптеров.
