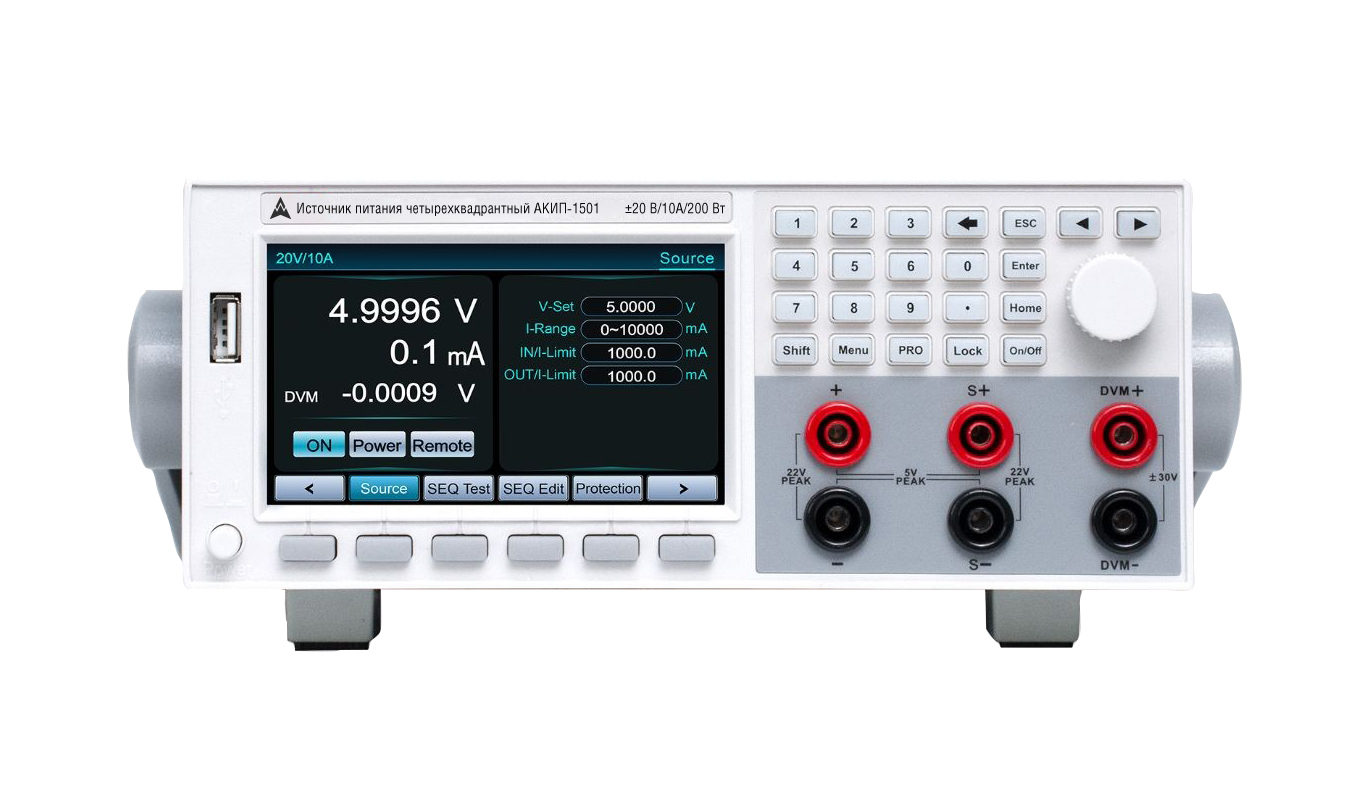

АКИП-1501 Источник питания 4-квадрантный

Источник питания Акип 1501 4-квадрантный представляет собой импульсный двухполярный источник питания мощностью 200 Вт, способный работать во всех четырех квадрантах плоскости напряжение-ток. Данная модель выдает напряжение в диапазоне ±20 В и ток ±10 А, что делает 1501 универсальным инструментом для тестирования устройств, потребляющих и генерирующих энергию. Источник питания 1501 применяется при разработке и отладке аккумуляторных батарей, электродвигателей, источников бесперебойного питания и рекуперативных систем. Благодаря импульсной топологии и высокой скорости отклика, 1501 подходит для динамических испытаний и моделирования переходных процессов в реальном времени.

Четырехквадрантная работа

Блок питания 1501 способен не только отдавать энергию в нагрузку, но и поглощать ее, работая в режиме электронной нагрузки. Это позволяет тестировать устройства с двунаправленным потоком энергии, включая аккумуляторы и накопители.

• Четырехквадрантный режим: прибор работает как источник и как нагрузка, обеспечивая полное тестирование устройств в любых квадрантах плоскости U-I.
• Двуполярное напряжение: выходное напряжение регулируется от -20 В до +20 В, что необходимо для питания операционных усилителей, драйверов и датчиков с двухполярным питанием.
• Двунаправленный ток: ток может протекать как от источника к нагрузке, так и от нагрузки к источнику, имитируя режимы заряда и разряда.
• Мощность 200 Вт: предел мощности ограничивает суммарную энергию, передаваемую в любом направлении, защищая прибор от перегрева.
• Импульсный тип преобразования: высокая эффективность и малые потери даже при работе в режиме рекуперации.

Точность и быстродействие

Модель 1501 отличается высокой разрешающей способностью установки параметров и быстрыми переходными процессами. Это критично при тестировании быстродействующих электронных компонентов и систем.

• Дискретность установки: 0,1 мВ по напряжению и 0,1 мА по току, обеспечивающая микроскопический шаг регулировки для прецизионных измерений.
• Скорость нарастания/спада напряжения: 50 мкс — переходные процессы длительностью в десятки микросекунд позволяют моделировать скачки питания и импульсные помехи.
• Программируемая динамика: возможность задавать временные профили напряжения и тока для воспроизведения сложных сигналов.
• Стабильность выходных параметров: низкий уровень шума и дрейфа обеспечивает повторяемость результатов в длительных экспериментах.
• Мониторинг в реальном времени: измерительные цепи с высокой частотой опроса позволяют фиксировать быстрые изменения в нагрузке.

Интерфейсы и программирование

Прибор 1501 оснащен современными интерфейсами для интеграции в автоматизированные измерительные комплексы. Программирование позволяет создавать сложные последовательности тестов без участия оператора.

• Возможность программирования: поддержка создания сценариев и профилей для длительных испытаний.

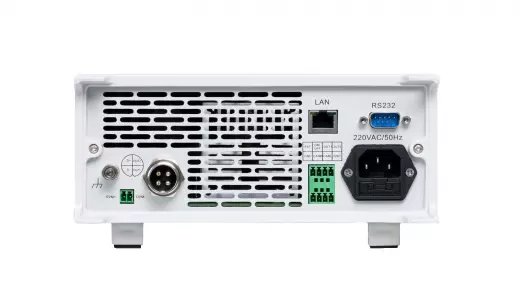

• Интерфейсы удаленного управления: RS-232, CAN и LAN — подключение к компьютеру или промышленной сети для дистанционного контроля.
• Поддержка Modbus: протокол промышленной автоматизации, обеспечивающий совместимость с контроллерами и SCADA-системами.
• Управление через LAN: доступ к прибору по сети, что удобно при организации удаленных лабораторных стендов.
• Интерфейс CAN: предназначен для автомобильной и промышленной электроники, где требуется надежная передача данных в условиях помех.

Области применения

Источник питания 1501 востребован в тех областях, где требуется моделирование двунаправленного потока энергии и тестирование систем с рекуперацией. Его возможности охватывают как научные исследования, так и производственные задачи.

• Тестирование аккумуляторов: имитация циклов заряда-разряда, измерение емкости и внутреннего сопротивления.
• Разработка источников бесперебойного питания: проверка работы инверторов и выпрямителей в режимах с обратным током.
• Электроприводы и двигатели: тестирование драйверов электродвигателей с рекуперативным торможением.
• Автомобильная электроника: моделирование работы бортовой сети при рекуперации энергии в гибридных системах.
• Лабораторные исследования: питание операционных усилителей, датчиков и других компонентов, требующих двухполярного питания.
