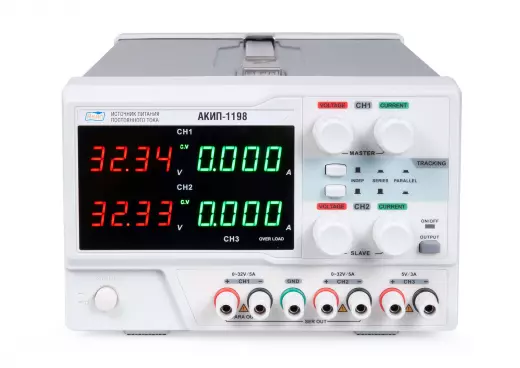

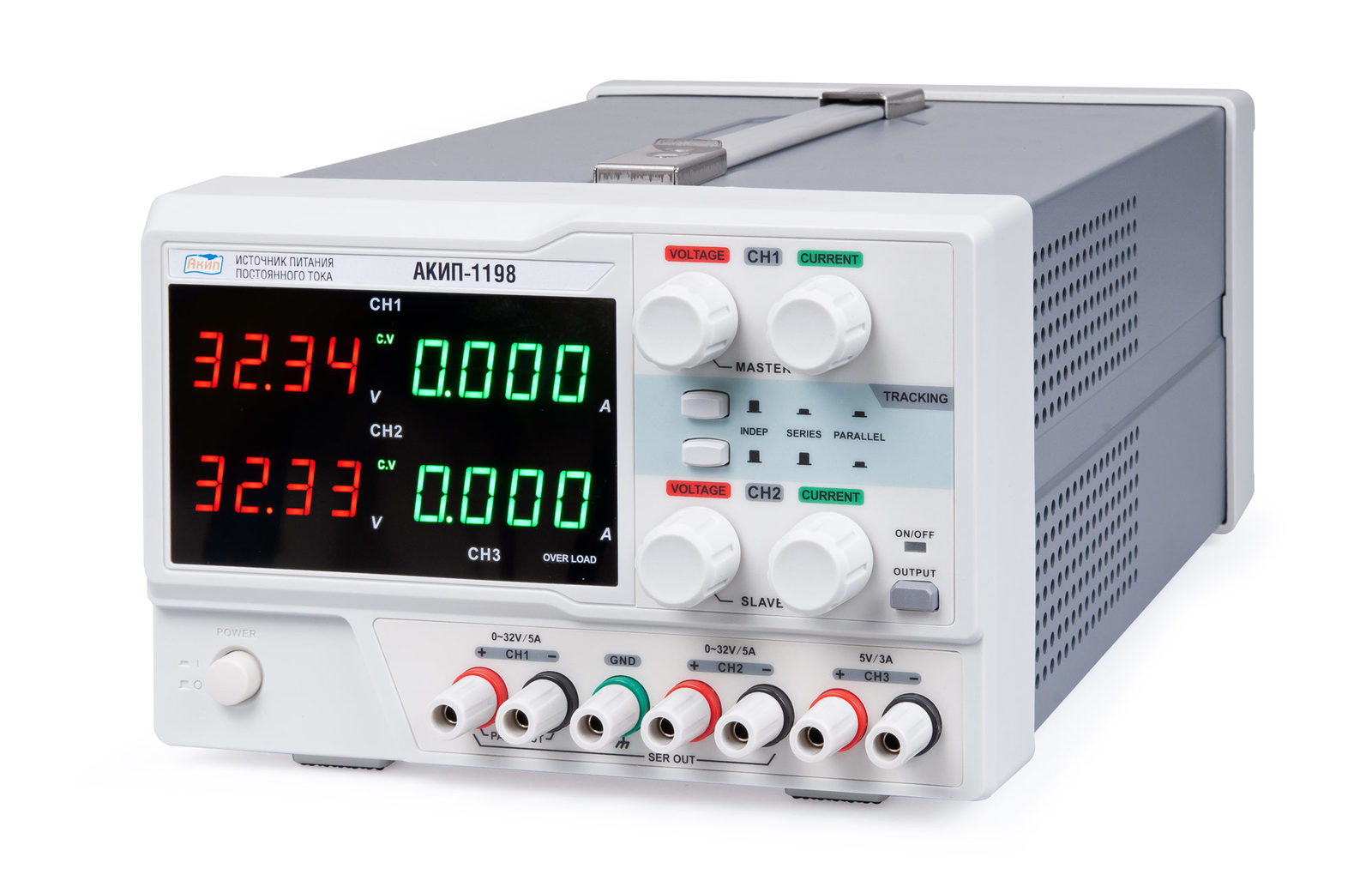

АКИП-1198 источник питания

Источник питания Акип 1198 представляет собой трёхканальный линейный лабораторный прибор, предназначенный для профессиональной отладки, ремонта и стендовых испытаний электронных устройств. Модель 1198 обеспечивает напряжение до 32 В по двум каналам и 5 В по третьему, с максимальными токами 5 А, 5 А и 3 А соответственно, при суммарной мощности 335 Вт. Благодаря возможности последовательного и параллельного объединения каналов, а также режиму автотрекинга, источник питания 1198 подходит для работы со сложными многополярными схемами, включая операционные усилители, логические микросхемы и цифровые устройства.

Трёхканальная архитектура

Модель 1198 построена на базе трёх независимых линейных стабилизаторов, что обеспечивает низкий уровень шумов и пульсаций на выходе:

• Каналы 1 и 2: максимальное напряжение 32 В и ток 5 А каждый — идеальны для питания аналоговых и силовых цепей, двигателей, драйверов и предусилителей.
• Канал 3: напряжение 5 В при токе 3 А — предназначен для питания цифровых частей схем, микроконтроллеров, логических микросхем и интерфейсных модулей.
• Общая мощность: 335 Вт — позволяет одновременно загружать все три канала без снижения выходных характеристик.
• Линейный тип преобразования: обеспечивает минимальный уровень пульсаций и высокую стабильность выходного напряжения, что критично при работе с чувствительными аналоговыми и ВЧ-устройствами.

Каждый из каналов источника питания 1198 имеет независимую регулировку напряжения и тока с дискретностью 10 мВ и 1 мА соответственно, что позволяет точно настроить режим питания для каждой части тестируемого устройства. LED-индикаторы с 4-разрядным отображением наглядно показывают текущие значения на каждом канале, упрощая контроль и мониторинг.

Режимы объединения

Источник питания 1198 предоставляет гибкие возможности по объединению каналов для расширения выходных характеристик:

• Режим параллельного объединения — позволяет объединить каналы 1 и 2 для получения суммарного тока до 10 А при напряжении 32 В, что полезно при питании мощных нагрузок, таких как сервоприводы и нагреватели.
• Режим последовательного объединения — даёт возможность получить выходное напряжение до 64 В при токе 5 А, что расширяет область применения для тестирования высоковольтных цепей и устройств на базе IGBT и MOSFET.
• Режим автотрекинга — синхронизирует изменение напряжения на каналах 1 и 2, что необходимо для питания симметричных схем, например, операционных усилителей с двухполярным питанием (±15 В, ±12 В).
• Независимое управление — в базовом режиме каждый канал работает отдельно, позволяя питать три разных устройства одновременно.

Возможность объединения каналов делает модель 1198 универсальным инструментом для лабораторий, где требуется быстрая перенастройка источника питания под конкретную задачу. При переключении между режимами все защитные функции остаются активными, что предотвращает повреждение как источника, так и нагрузки.

Защиты и стабилизация

Трёхканальный источник питания 1198 оснащён полным набором систем защиты, обеспечивающих безопасность и надёжность работы:

• Защита от перенапряжения (OVP) — автоматически отключает выход при превышении заданного напряжения, защищая подключенное оборудование от опасных скачков.
• Защита от перегрузки по току (OCP) — ограничивает выходной ток на уровне установленного значения, предотвращая повреждение источника и нагрузки в случае короткого замыкания.
• Защита от перегрева (OTP) — отключает прибор при достижении критической температуры внутри корпуса, обеспечивая долговечность компонентов.
• Режимы стабилизации CV/CC — автоматический переход между стабилизацией напряжения и тока при изменении сопротивления нагрузки, что гарантирует точность поддержания заданных параметров.

Низкий уровень шумов и пульсаций источника питания 1198 достигается благодаря линейной топологии и тщательной фильтрации выходного напряжения. Это делает прибор предпочтительным выбором для разработки и тестирования аудиоустройств, измерительных усилителей и прецизионных датчиков, где чистота питания критически важна.

Практическое применение

Благодаря трём каналам, широким возможностям объединения и низкому уровню шумов, модель 1198 находит применение в различных областях:

• Разработка аналоговых схем — питание операционных усилителей, фильтров, компараторов и других аналоговых компонентов, требующих низкошумящего питания.
• Отладка цифровых устройств — отдельный канал 5 В / 3 А предназначен для логических микросхем, ПЛИС и микроконтроллерных систем.
• Ремонт аудио и видеоаппаратуры — питание предусилителей, эквалайзеров и других узлов с двухполярным питанием через режим автотрекинга.
• Стендовые испытания — последовательное объединение до 64 В позволяет проверять высоковольтные модули, а параллельное — тестировать нагрузочную способность устройств.
• Учебный процесс — наглядное отображение параметров каждого канала и простота переключения режимов делают прибор удобным для обучения студентов электронике.

Каждый из трёх каналов источника питания 1198 оснащён независимым управлением и индикацией, что упрощает одновременную работу с несколькими напряжениями. LED-индикаторы с четырьмя разрядами обеспечивают точное отображение установленных и текущих значений, что исключает ошибки при настройке. При необходимости модель 1198 может быть поверена в аккредитованной лаборатории для подтверждения заявленных метрологических характеристик.

Покупка АКИП-1198 источник питания в BESTKIP

Купить АКИП-1198 источник питания можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем по напряжению, току и режимам 1198.
