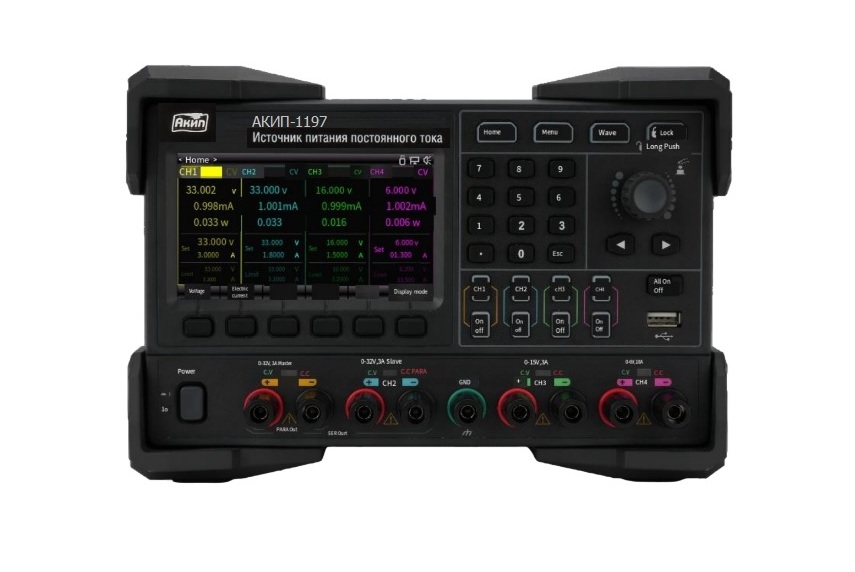

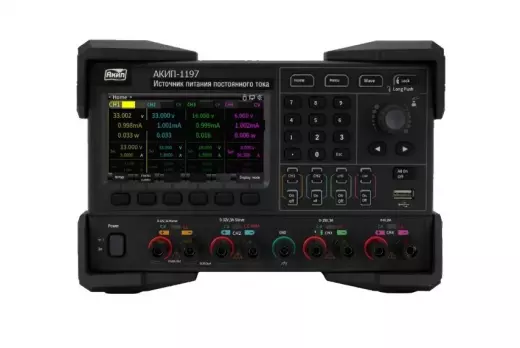

АКИП-1197 Источник питания

Источник питания Акип 1197 — это четырехканальный линейный программируемый источник питания, выдающий до 297 Вт суммарной мощности с широкими возможностями по объединению каналов. Первый и второй каналы рассчитаны на 32 В / 3 А каждый, третий канал — на 15 В / 3 А, четвертый — на 6 В / 6 А, что позволяет одновременно запитывать разнородные узлы электронных устройств. Прибор оснащен 5-разрядными вольтметром и амперметром, дискретностью установки 1 мВ и 0,1 мА, а также интерфейсами RS232, USB, LAN и портом Digital I/O для полной автоматизации измерений. Расширенные функции источника питания 1197 включают построение сложных профилей выходного напряжения (List), встроенный регистратор параметров (Recorder) с частотой 8 кВыб/с и удаленное подключение нагрузки по 4-проводной схеме.

Четыре канала — одна лаборатория

Каналы источника питания 1197 скомбинированы так, чтобы покрыть основные потребности лабораторного стенда при отладке цифровых, аналоговых и силовых цепей.

• Каналы 1 и 2: каждый выдает до 32 В при токе до 3 А. Идеальны для питания операционных усилителей, микроконтроллерных плат, драйверов и аналоговых интерфейсов.
• Канал 3: напряжение до 15 В при токе до 3 А — востребован для питания логических микросхем, маломощных преобразователей и периферийных устройств.
• Канал 4: напряжение до 6 В при токе до 6 А — предназначен для питания мощных цифровых ядер, процессоров, светодиодных матриц и других низковольтных высокотоковых потребителей.

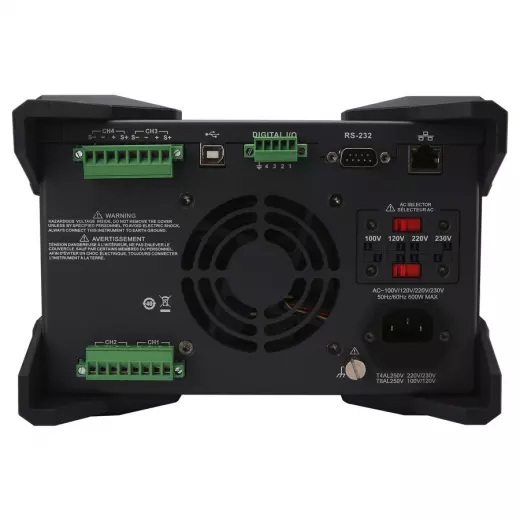

Все четыре канала источника питания 1197 имеют независимую регулировку, а их клеммы выведены как на переднюю, так и на заднюю панель для удобства коммутации в стационарных стендах.

Программирование и удаленное управление

Программируемый источник питания 1197 оснащен несколькими цифровыми интерфейсами, что позволяет встраивать его в автоматизированные измерительные комплексы.

• RS232, USB, LAN: три интерфейса для связи с ПК и сетью — выбор зависит от архитектуры стенда. LAN обеспечивает удаленный доступ, USB и RS232 — прямое подключение.
• Порт Digital I/O: дискретные входы/выходы для синхронизации с внешним оборудованием и запуска тестовых последовательностей.
• Режим List и Delayer: возможность генерации сложных профилей выходного напряжения с заданными временами задержек — для циклических испытаний и stress-тестов.
• Функция Monitor и Recorder: встроенный регистратор с частотой 8 кВыб/с позволяет записывать форму напряжения и тока в USB-накопитель для последующего анализа.

Объединение каналов и точность

Линейный источник питания 1197 поддерживает гибкое объединение каналов для увеличения напряжения или тока, а также отличается высокой точностью задания параметров.

• Параллельное и последовательное объединение: каналы 1 и 2 могут быть объединены параллельно (до 32 В / 6 А) или последовательно (до 64 В / 3 А). Автотрекинг каналов (Кан1/Кан2) синхронизирует изменение напряжения при изменении ведущего канала.
• Дискретность установки: напряжение задается с шагом 1 мВ, ток — с шагом 0,1 мА. Это позволяет тонко настраивать питание для прецизионных схем.
• 5-разрядные индикаторы: вольтметр и амперметр отображают измеренные значения с высоким разрешением, обеспечивая контроль параметров в реальном времени.
• Внутренняя память: до 10 групп настроек (по 3 параметра каждая) для быстрого переключения между типовыми режимами испытаний.

Защита, шумы и удаленное подключение

Для безопасной и точной работы с чувствительными нагрузками в источнике питания 1197 предусмотрены многоуровневые защиты и низкошумящая архитектура.

• Защиты OVP/OCP/OTP: автоматическое отключение выхода при превышении напряжения, тока или температуры — защищает как испытуемое устройство, так и сам прибор.
• Низкий уровень пульсаций и шумов: линейная топология обеспечивает минимальные помехи на выходе, что критично при питании аналоговых и высокочувствительных цепей.
• 4-проводное подключение (Remote Sense): компенсирует падение напряжения на соединительных проводах, гарантируя заданное напряжение непосредственно на нагрузке.
• Клеммы на передней и задней панелях: упрощают монтаж в стационарных стендах и позволяют оперативно переключаться между различными тестируемыми устройствами без перекоммутации.
