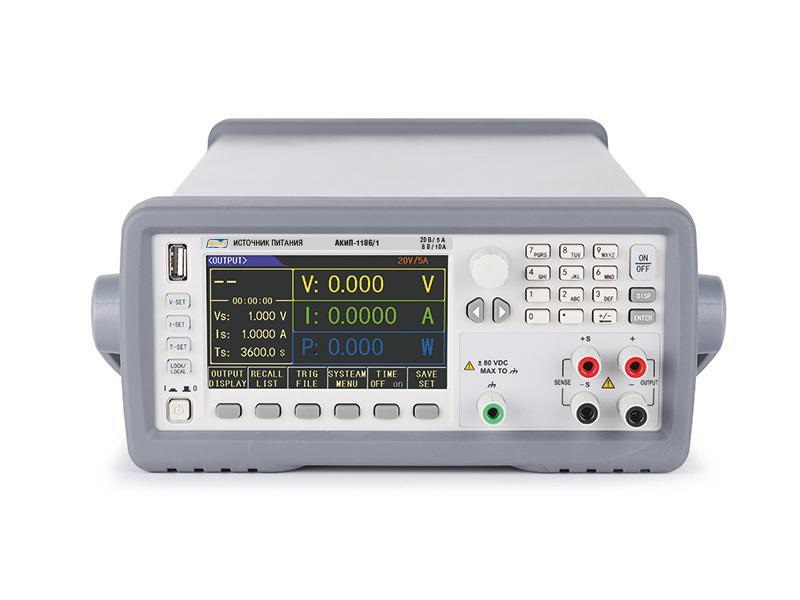

АКИП-1186/1 источник питания

Источник питания Акип 1186/1 представляет собой линейный программируемый двухдиапазонный прибор в половинном 19-дюймовом корпусе (2UH), обеспечивающий на одном канале до 20 В при токе 5 А (мощность 100 Вт) либо до 8 В при токе 10 А (мощность 80 Вт). Высокая дискретность установки параметров (1 мВ и 0,1 мА) и низкий уровень пульсаций (3 мВп-п / 1 мВскз) делают источник питания 1186/1 незаменимым инструментом для лабораторных задач, где требуется точное и чистое питание: отладка цифровых схем на логических элементах, питание микроконтроллеров и периферии, проверка стабилизаторов напряжения, зарядка аккумуляторов и тестирование силовых модулей. Наличие интерфейсов RS-232, USB и опционального GPIB позволяет интегрировать 1186/1 в автоматизированные измерительные системы, учебные лаборатории и производственные участки для удалённого программирования и мониторинга выходных параметров.

Линейный каскад и чистота выходного сигнала

В основе источника питания 1186/1 лежит линейная схема преобразования, которая обеспечивает минимальные пульсации и высокую стабильность выходного напряжения даже при скачках нагрузки. Это критично при работе с аналоговыми датчиками, операционными усилителями и прецизионными измерительными мостами, где любые высокочастотные помехи могут исказить результаты измерений.

• Шум и пульсации: 3 мВп-п (размах) и 1 мВскз (среднеквадратичное) — подтверждённые показатели чистоты выходного сигнала, обеспечивающие корректную работу чувствительной электроники без дополнительных внешних фильтров.
• Тип преобразования: линейный — отсутствие импульсного преобразователя исключает появление высокочастотных гармоник в выходном сигнале, что делает источник питания 1186/1 предпочтительным для аудиоаппаратуры, эталонных источников опорного напряжения и цепей аналого-цифрового преобразования.
• Дискретность установки: 1 мВ / 0,1 мА — позволяет точно устанавливать выходные параметры с шагом, достаточным для тонкой настройки режимов работы современных полупроводниковых компонентов, включая цифровые микросхемы с питанием 1,8 В, 2,5 В и 3,3 В.

Двухдиапазонная топология выходного канала

Модель 1186/1 оснащена двухдиапазонным выходом, что позволяет переключать режим работы между высоким напряжением и высоким током на одном физическом канале. Такое решение расширяет область применения прибора без необходимости использовать внешние преобразователи или дополнительные источники питания.

• Максимальное напряжение (1 канал): 20 В при токе 5 А или 8 В при токе 10 А — фактически источник питания 1186/1 заменяет два специализированных устройства: один для питания низковольтных сильноточных нагрузок (например, мощных светодиодов или шаговых двигателей), другой для средневольтных малотоковых цепей (аналоговые датчики, микросхемы средней степени интеграции).
• Максимальная мощность: 100 Вт в режиме 20 В / 5 А и 80 Вт в режиме 8 В / 10 А — разница в мощности обусловлена особенностями линейного стабилизатора, однако оба диапазона обеспечивают стабильную работу при длительной непрерывной нагрузке без снижения выходных характеристик.
• Переключение диапазонов: осуществляется как с передней панели, так и удалённо через интерфейсы управления, что удобно при автоматизированных циклах тестирования, когда на разных этапах испытаний требуются различные комбинации напряжения и тока.

Программирование и удалённое управление

Наличие интерфейсов дистанционного управления превращает источник питания 1186/1 из настольного прибора в компонент автоматизированного испытательного стенда. Программируемые выходные параметры позволяют создавать сложные сценарии питания, а возможность считывания фактических значений напряжения и тока в реальном времени упрощает сбор данных и анализ характеристик тестируемых устройств.

• Интерфейсы: RS-232 и USB входят в стандартную комплектацию — этого достаточно для подключения к компьютеру, промышленному контроллеру или микроконтроллерной плате без использования дополнительных адаптеров.
• Опциональный интерфейс GPIB: при установке этого модуля (IEEE-488) источник питания 1186/1 может быть интегрирован в стандартные измерительные шины, что актуально для сертифицированных лабораторий и производственных линий, где применяется оборудование с GPIB-интерфейсом.
• Возможности удалённого контроля: дистанционное переключение диапазонов, установка выходного напряжения и тока, включение/отключение выхода, чтение текущих параметров — всё это позволяет автоматизировать процесс тестирования и сократить влияние человеческого фактора при серийных испытаниях.

Конструктивные особенности и монтаж в стойку

Корпус источника питания 1186/1 выполнен в форм-факторе 2UH (половина ширины стандартной 19-дюймовой стойки), что обеспечивает компактное размещение оборудования в лабораторных стендах и промышленных шкафах. Возможность установки двух приборов рядом на одной монтажной панели экономит место и упрощает организацию многоканальных питающих систем.

• Форм-фактор: 2UH (1/2 стойки 19″) — высота 2U (≈88 мм), ширина половина стандартной стойки, что позволяет монтировать два источника питания 1186/1 в одну 19-дюймовую стойку, формируя, например, двухканальную систему с независимым управлением для питания разных частей одного стенда.
• Система охлаждения: линейный стабилизатор выделяет значительное количество тепла при работе на максимальной мощности (100 Вт); конструкция прибора предусматривает эффективный теплоотвод через радиаторы и систему вентиляции, обеспечивающую стабильность работы в длительном режиме без перегрева внутренних компонентов.
• Эргономика размещения: все интерфейсные разъёмы (RS-232, USB, опциональный GPIB) выведены на заднюю панель, что упрощает подключение кабелей при стойковом монтаже и не загораживает переднюю панель, где расположены органы управления и светодиодные индикаторы режимов работы.

Покупка АКИП-1186/1 источник питания в BESTKIP

Купить АКИП-1186/1 источник питания можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем по напряжению, току и режимам 1186/1.
