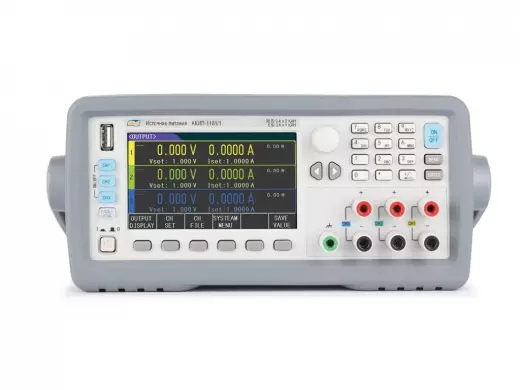

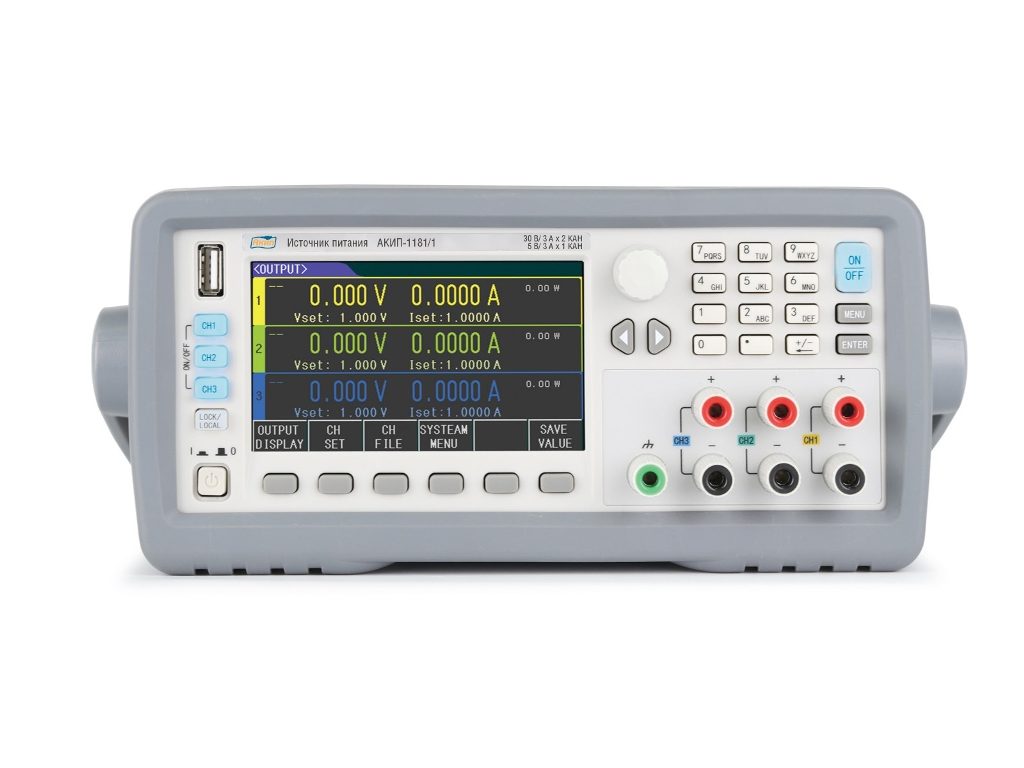

АКИП-1181/2 источник питания

Источник питания Акип 1181/2 представляет собой трёхканальный линейный лабораторный источник питания постоянного тока, который обеспечивает на первых двух каналах регулируемое напряжение до 30 В при токе до 3 А, а на третьем канале — до 6 В при токе до 5 А, с суммарной выходной мощностью 210 Вт. Трёхканальная архитектура модели 1181/2 с дискретностью установки 1 мВ по напряжению и 0,1 мА по току позволяет одновременно питать различные узлы электронных устройств, что особенно востребовано при отладке многоканальных систем, ремонте цифровой и аналоговой техники, а также в учебных лабораториях, где требуется несколько независимых источников питания для экспериментов.

Три независимых канала

Особенностью лабораторного источника питания 1181/2 является наличие трёх изолированных выходных каналов с различными диапазонами, что позволяет одновременно запитывать несколько схем с разными напряжениями и токами. Благодаря линейной топологии преобразования прибор обеспечивает низкий уровень шума и отличную стабильность выходных параметров, что критически важно при работе с чувствительными аналоговыми и смешанными сигнальными цепями.

• Первый канал: максимальное напряжение 30 В, максимальный ток 3 А — идеально подходит для питания операционных усилителей, микроконтроллерных плат, драйверов шаговых двигателей и других устройств, потребляющих ток до 3 А при среднем напряжении.
• Второй канал: максимальное напряжение 30 В, максимальный ток 3 А — полностью идентичен первому каналу по параметрам, что позволяет использовать оба канала для питания симметричных схем (например, двухполярных усилителей мощности) или для независимого питания двух отдельных блоков.
• Третий канал: максимальное напряжение 6 В, максимальный ток 5 А — специализированный канал с пониженным напряжением, но повышенным током, предназначенный для питания мощных цифровых микросхем, TTL-логики, недорогих микроконтроллеров, сервоприводов и маломощных периферийных устройств.

Точность и управление

Линейный источник питания 1181/2 предлагает высокую точность установки параметров, которая достигается благодаря дискретности 1 мВ и 0,1 мА. Такая разрешающая способность позволяет выставлять питание для прецизионных измерительных мостов, аналоговых фильтров, генераторов сигналов и других схем, где стабильность напряжения и тока играет решающую роль.

• Дискретность установки: 1 мВ / 0,1 мА — обеспечивает шаг регулировки, достаточный для тонкой настройки смещения транзисторных каскадов или питания АЦП высокого разрешения.
• Тип преобразования: линейный — гарантирует минимальный уровень пульсаций и электромагнитных помех, что делает источник питания 1181/2 предпочтительным выбором для аудиоаппаратуры, радиочастотных схем и измерительных приборов.
• Интерфейсы управления: RS-232 и USB (опционально GPIB) — реализуют возможность дистанционного контроля и сбора данных с источника питания при автоматизации тестовых стендов.
• Возможность программирования: отсутствует — прибор управляется вручную с передней панели или через внешние интерфейсы, что не требует сложных сценариев программирования для большинства лабораторных задач.

Измерения и индикация

Источник питания 1181/2 оборудован прецизионными измерительными цепями, позволяющими контролировать выходные параметры с той же точностью, с которой они устанавливаются. Это превращает прибор в полноценное измерительное средство для мониторинга потребления тока в реальном времени.

• Встроенный вольтметр: измеряет напряжение на каждом из трёх каналов с высокой точностью, соответствующей дискретности установки, позволяя контролировать фактическое напряжение на нагрузке.
• Измерение тока: каждый канал оснащён собственным измерительным шунтом, что даёт возможность отслеживать потребление каждого узла независимо.
• Отображение параметров: на дисплее одновременно выводятся значения напряжения, тока и мощности для каждого канала, что удобно при длительных испытаниях.
• Режимы стабилизации: автоматическое переключение между режимами стабилизации напряжения (CV) и тока (CC) при переходе в ограничение по току защищает испытуемое устройство от перегрузок и короткого замыкания.

Области применения

Благодаря трём каналам и суммарной мощности 210 Вт, источник питания 1181/2 находит применение в сервисных центрах, научных лабораториях и на производственных участках, где требуется одновременное питание нескольких устройств или отдельных каскадов сложной электроники. Компактный корпус предназначен для установки в 19-дюймовую стойку, что делает прибор удобным для размещения в приборных отсеках и телекоммуникационных шкафах.

• Отладка электроники: возможность одновременно питать логику, аналоговую часть и силовые узлы платы ускоряет процесс поиска неисправностей и настройки режимов работы устройства.
• Ремонт оборудования: три канала покрывают практически все стандартные напряжения, встречающиеся в бытовой и промышленной электронике, от 5 В цифровых схем до 24 В приводов и исполнительных механизмов.
• Стендовые испытания: измерение тока и напряжения в реальном времени позволяет оценивать энергопотребление прототипов и сравнивать их с расчётными значениями.
• Учебный процесс: многоканальность позволяет студентам проводить эксперименты с несколькими цепями одновременно, изучая законы Кирхгофа и принципы работы различных каскадов.
• Сертификация и поверка: при необходимости источник питания 1181/2 проходит поверку в аккредитованной лаборатории для использования в измерительных цепях, где важна метрологическая прослеживаемость.
