АКИП-1143А-600-5 источник питания

Источник питания Акип 1143А-600-5 представляет собой импульсный программируемый источник питания мощностью 850 Вт, рассчитанный на максимальное выходное напряжение 600 В и ток до 5 А. Данная модель выполнена в половинном 19" формате 2UH, что делает её оптимальным решением для интеграции в тестовые стенды, лабораторные установки и стойки контрольно-измерительной аппаратуры. Прибор оснащён функциями удалённого управления по интерфейсам RS-232 и USB, а также поддерживает создание и воспроизведение выходных последовательностей без участия ПК. Благодаря импульсной топологии и высокому КПД источник питания 1143А-600-5 обеспечивает малый дрейф и высокую стабильность выходных параметров при значительных нагрузках. Наличие функции подключения удалённой нагрузки по четырёхпроводной схеме позволяет компенсировать падение напряжения в соединительных линиях, что критично для питания устройств, потребляющих большие токи при высоком напряжении.

Выходные параметры и дискретность

Источник питания Акип 1143А-600-5 способен выдавать напряжение в диапазоне до 600 В при максимальном токе 5 А, что даёт выходную мощность 850 Вт. Дискретность установки выходных параметров составляет 100 мВ по напряжению и 10 мА по току, что позволяет точно выставлять необходимые режимы питания для различных электронных устройств.

• Максимальное выходное напряжение: 600 В по первому каналу, что покрывает потребности в питании высоковольтных усилителей, силовых преобразователей и электронных балластов.
• Максимальный выходной ток: 5 А, достаточный для запитки мощных нагрузок, включая серверное оборудование и промышленные контроллеры.
• Максимальная мощность: 850 Вт — совокупный показатель, доступный при работе в номинальных режимах напряжения и тока.
• Дискретность установки напряжения: 100 мВ обеспечивает тонкую подстройку уровня питания для чувствительных схем.
• Дискретность установки тока: 10 мА позволяет ограничивать потребляемый ток с высокой точностью, предотвращая перегрузку тестируемых устройств.

Программирование и автоматизация

Программируемый источник питания 1143А-600-5 оснащён широкими возможностями автоматизации тестовых сценариев. Прибор позволяет создавать и воспроизводить выходные последовательности, что востребовано при циклических испытаниях и стресс-тестировании электроники.

• Создание выходных последовательностей: до 150 шагов на одну программу, с возможностью установки временных интервалов от 0,1 до 9999 секунд — позволяет моделировать различные режимы работы нагрузки.
• Память настроек: 8 групп по 9 ячеек, что составляет 72 профиля (состояния) для быстрого переключения между часто используемыми параметрами питания.
• Функция таймера: встроенный таймер позволяет задавать длительность работы в каждом режиме, автоматизируя процесс длительных испытаний.
• Интерфейсы управления: встроенные RS-232 и USB обеспечивают связь с компьютером для удалённого мониторинга и управления.
• Опциональный GPIB: возможность установки интерфейса GPIB уточняется при заказе, что расширяет интеграцию в автоматизированные измерительные системы.

Защита и стабильность

В основе работы источника питания 1143А-600-5 лежит импульсная технология, обеспечивающая высокий КПД и малый дрейф параметров во времени. Нелинейная вольт-амперная характеристика прибора позволяет адаптировать выходные параметры под изменяющуюся нагрузку без потери стабильности.

• Уровень пульсаций: ≤300 мВ (пик-пик) и ≤30 мА (среднеквадратичное значение) — низкий уровень шума важен для питания аналоговых схем и малошумящих усилителей.
• Высокий КПД: импульсный тип преобразования обеспечивает минимальные потери энергии и снижает нагрев внутренних компонентов.
• Малый дрейф: стабильность выходных параметров во времени и при изменении температуры позволяет использовать прибор в длительных экспериментах.
• Нелинейная ВАХ: обеспечивает оптимальное распределение мощности между напряжением и током при работе с различными типами нагрузок.
• Интеллектуальное управление вентилятором: система охлаждения регулирует обороты в зависимости от температуры, снижая акустический шум в периоды малой нагрузки.

Конструктив и подключение

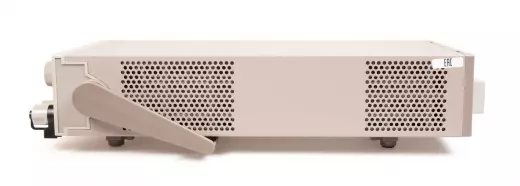

Конструктивно источник питания Акип 1143А-600-5 выполнен в форм-факторе 2UH (половина ширины 19" стойки). Это позволяет устанавливать два прибора в одну стандартную стойку, экономя пространство в измерительных лабораториях и на производственных участках.

• Форм-фактор 2UH: компактный корпус занимает 2U по высоте и половину ширины стандартной 19" стойки — оптимально для монтажа в стойки тестового оборудования.

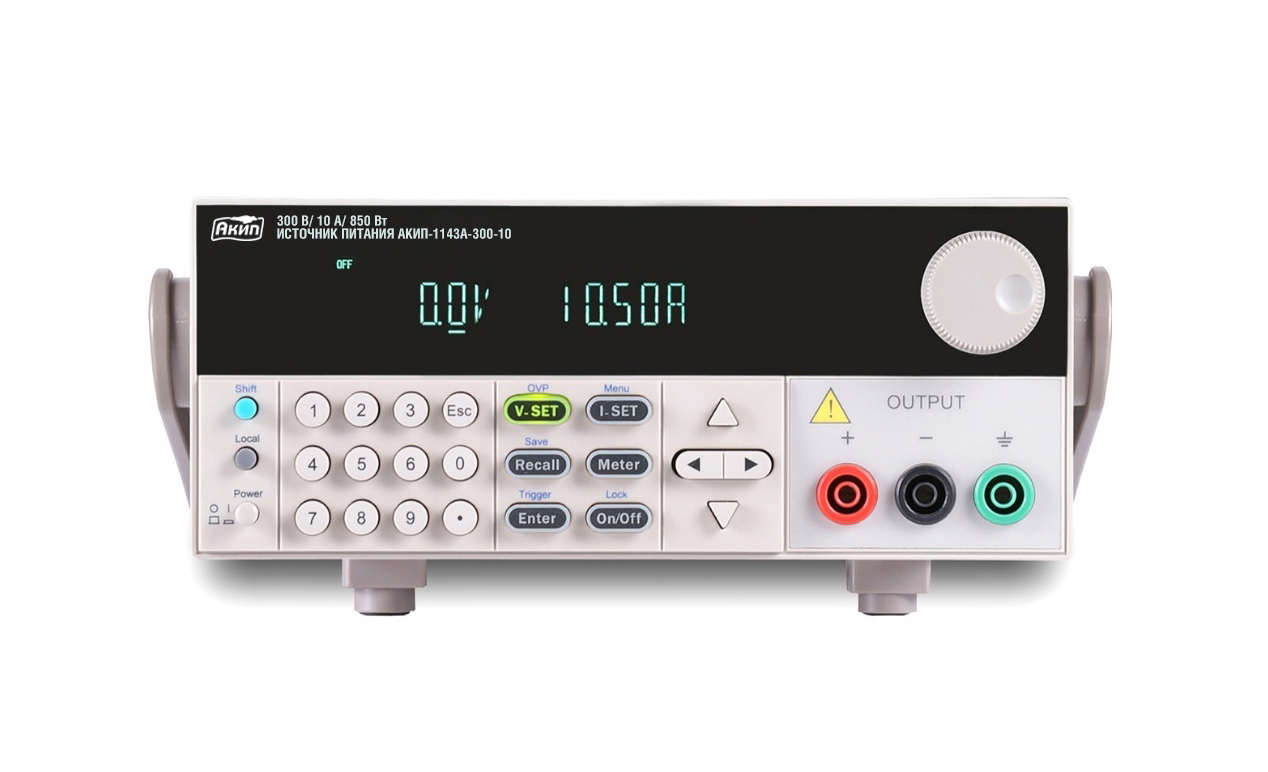

• Силовые клеммы: на передней панели установлены гнезда 4мм типа «мама» (под коннектор «банан») для быстрого и надёжного подключения нагрузочных проводов.
• Четырёхпроводное подключение: возможность подключения удалённой нагрузки по 4-х проводной схеме компенсирует падение напряжения в подводящих проводах, что важно при токах до 5 А и высоком напряжении.
• Опция панели IT-151: для монтажа в 19" стойку доступна специальная монтажная панель, обеспечивающая надёжную фиксацию прибора.
• Силовые и управляющие разъёмы: все необходимые интерфейсы выведены на переднюю и заднюю панели, обеспечивая удобство подключения как в лабораторных, так и в стоечных условиях.
