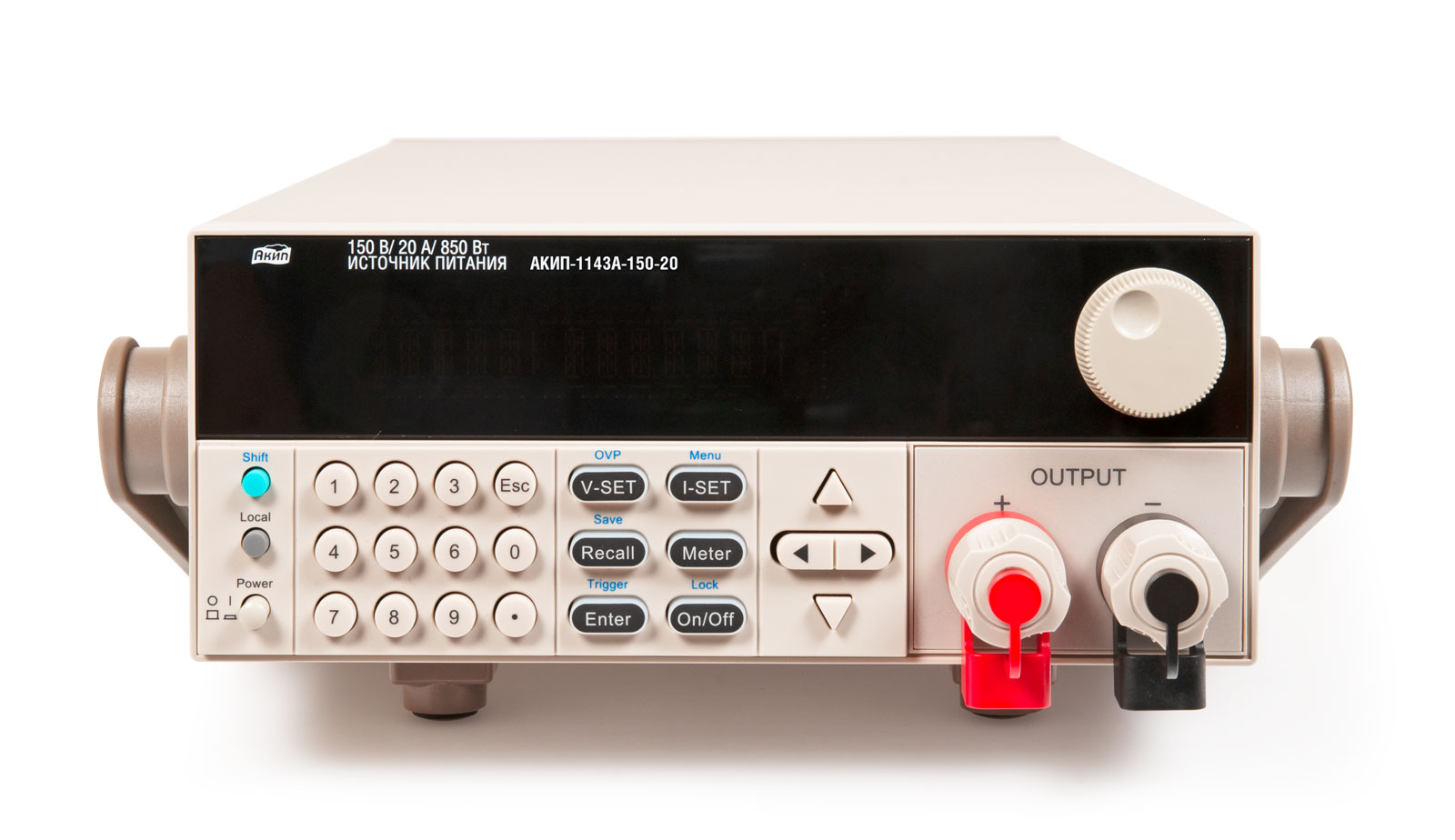

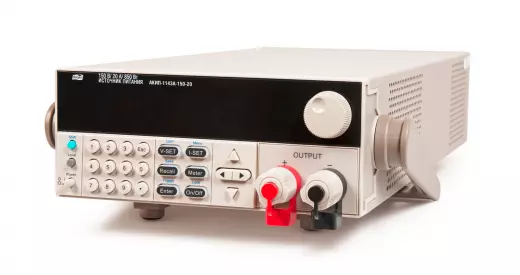

АКИП-1143А-150-20 источник питания

Источник питания Акип 1143А-150-20 представляет собой одноканальный импульсный прибор с возможностью программирования, рассчитанный на максимальное выходное напряжение 150 В и ток до 20 А. С выходной мощностью 850 Вт, модель 1143А-150-20 ориентирована на стендовые испытания мощных электронных узлов, зарядку аккумуляторных батарей и тестирование силовых преобразователей. Источник питания 1143А-150-20 оснащён интерфейсами RS-232 и USB, а также поддерживает создание выходных последовательностей до 150 шагов без подключения к ПК. Прибор имеет уровень пульсаций не более 150 мВ (пик-пик) по напряжению и 30 мА СКЗ по току, что подтверждает его пригодность для ответственных применений в производственных и лабораторных условиях.

Высоковольтный канал и силовая нагрузка

Одноканальная конфигурация источника питания 1143А-150-20 обеспечивает широкий диапазон выходных параметров: напряжение до 150 В и ток до 20 А, что покрывает потребности в питании высоковольтных драйверов, сервоприводов, систем автоматики и зарядных станций. Дискретность установки составляет 100 мВ по напряжению и 10 мА по току, что позволяет точно задавать режимы работы.

• Максимальное напряжение: 150 В. Подходит для тестирования высоковольтных цепей, включая блоки питания, преобразователи напряжения и инверторы.
• Максимальный ток: 20 А. Обеспечивает питание мощных нагрузок, таких как электродвигатели, нагревательные элементы и промышленные контроллеры.
• Выходная мощность: 850 Вт. Прибор сохраняет стабильность выходных параметров при полной нагрузке благодаря импульсному преобразованию и системе управления.
• Способ подключения нагрузки: 4-проводная схема (вынесенная точка обратной связи) позволяет компенсировать падение напряжения на соединительных проводах, обеспечивая точное поддержание заданного уровня непосредственно на нагрузке.

Качество выходного сигнала и пульсации

Несмотря на импульсный тип преобразования, источник питания 1143А-150-20 демонстрирует умеренный уровень пульсаций: ≤ 150 мВ (пик-пик) по напряжению и ≤ 30 мА СКЗ по току. Такие показатели достигаются за счёт эффективной выходной фильтрации и высокочастотного преобразования, что делает прибор пригодным для большинства производственных и лабораторных задач.

• Уровень пульсаций по напряжению: ≤ 150 мВ (пик-пик). Позволяет питать цепи, не критичные к микровольтным помехам, включая силовые модули и исполнительные механизмы.
• Уровень пульсаций по току: ≤ 30 мА СКЗ. Обеспечивает стабильность выходного тока для процессов, где важен средний уровень без высокочастотных всплесков.
• Дискретность установки напряжения: 100 мВ. Достаточна для точной настройки уровня питания большинства промышленных устройств.
• Дискретность установки тока: 10 мА. Позволяет задавать точные значения ограничения тока для защиты тестируемого оборудования.

Программные возможности и автономная работа

Источник питания 1143А-150-20 оснащён мощными встроенными средствами для создания и воспроизведения выходных последовательностей без участия персонального компьютера. До 150 шагов с временем шага от 0,1 до 9999 секунд позволяют моделировать сложные профили питания, например, для циклических испытаний аккумуляторов или проверки стабильности блоков питания.

• Выходные последовательности: до 150 шагов. Позволяют автоматизировать длительные тесты с изменением напряжения и тока во времени.
• Память настроек: 8 групп по 9 ячеек, итого 72 профиля. Дают возможность быстро переключаться между часто используемыми конфигурациями без повторной настройки.
• Функция таймера: позволяет задавать время работы прибора в каждом шаге последовательности или ограничивать общую длительность теста.
• Нелинейная ВАХ: поддерживает режим нелинейной вольт-амперной характеристики, что полезно для имитации реальных источников питания в составе стендов.

Конструктив, интерфейсы и управление

Источник питания 1143А-150-20 выполнен в компактном форм-факторе 2UH (половина ширины 19” стойки), что экономит место в монтажных шкафах. На передней панели расположены силовые клеммы типа «зажим под винт» для надёжного подключения толстых проводников, а управление осуществляется как с лицевой панели, так и удалённо через интерфейсы RS-232 и USB.

• Интерфейсы ДУ: RS-232 и USB обеспечивают дистанционное управление, мониторинг и сбор данных с прибора в реальном времени.
• Форм-фактор 2UH: корпус высотой 2U и шириной половины стандартной 19” стойки позволяет устанавливать до двух приборов в одном отсеке стойки.
• Опция IT-151: при заказе доступна монтажная панель для установки прибора в полноценную 19” стойку.
• Опция GPIB: возможность установки интерфейса GPIB уточняется при заказе, что позволяет интегрировать прибор в более сложные измерительные системы.
• Интеллектуальное управление вентилятором: система охлаждения регулирует скорость вращения вентилятора в зависимости от температуры и нагрузки, снижая уровень шума при работе на малых мощностях.
• Высокая стабильность и малый дрейф: заявленные производителем параметры обеспечивают предсказуемость выходных характеристик в длительных экспериментах.
