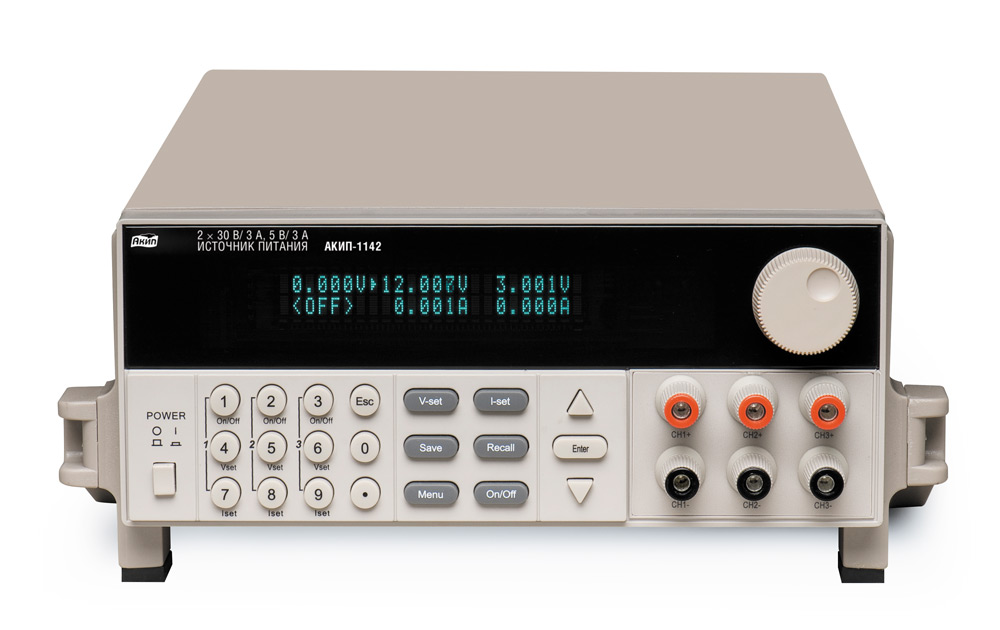

АКИП-1142/1 источник питания

Источник питания Акип 1142/1 представляет собой трёхканальный линейный программируемый лабораторный блок питания с выходной мощностью 195 Вт. Модель 1142/1 оснащена двумя каналами на 30 В и 3 А каждый, а также третьим каналом на 5 В и 3 А, что делает её универсальным инструментом для одновременного питания цифровых и аналоговых узлов при отладке сложных электронных устройств. Прибор поддерживает программирование через интерфейсы RS-232 и USB, позволяет объединять каналы для увеличения выходного напряжения или тока, а также подключать нагрузку по 4-проводной схеме для компенсации падения напряжения на соединительных линиях. Дискретность установки 1 мВ и 1 мА гарантирует высокую точность задания параметров для прецизионных лабораторных измерений.

Трёхканальная топология

• Канал 1: выходное напряжение до 30 В при токе до 3 А.
• Канал 2: выходное напряжение до 30 В при токе до 3 А.
• Канал 3: выходное напряжение 5 В при токе до 3 А.
• Суммарная мощность: 195 Вт (по 90 Вт на каналах высокого напряжения и 15 Вт на канале 5 В).
• Независимое управление: каждый канал источника питания 1142/1 настраивается отдельно с передней панели или через интерфейсы.

Трёхканальная архитектура модели 1142/1 заменяет на рабочем месте несколько отдельных источников питания. При отладке смешанных аналого-цифровых систем первый и второй каналы могут питать аналоговую и цифровую части соответственно, а третий канал на 5 В используется для питания логических микросхем, интерфейсов или опорных напряжений. Все каналы полностью независимы, что позволяет одновременно работать с тремя разными нагрузками без взаимного влияния. Линейный тип преобразования обеспечивает минимальный уровень пульсаций и шума, что критично при питании прецизионных операционных усилителей, аналого-цифровых преобразователей и чувствительных измерительных схем.

Программирование и интерфейсы

• Возможность программирования: да, через встроенные интерфейсы.
• Интерфейсы: RS-232 и USB для удалённого управления.
• Задание параметров: напряжение, ток и режимы работы программно.
• Мониторинг: считывание текущих значений через интерфейс.
• Автоматизация: встраивание в системы тестирования и сбора данных.

Программируемый источник питания 1142/1 позволяет инженеру управлять всеми тремя каналами дистанционно через интерфейсы RS-232 и USB. Это даёт возможность создавать автоматизированные испытательные стенды, где параметры питания изменяются по заданному алгоритму, а результаты измерений фиксируются в протоколе. Программирование тока и напряжения с дискретностью 1 мВ и 1 мА позволяет точно воспроизводить сложные сценарии питания, например, при циклических испытаниях аккумуляторов или тестировании стабильности работы микроконтроллеров в различных режимах энергопотребления. При этом все органы ручного управления на передней панели сохраняются, что удобно при оперативных настройках и ремонтных работах.

Объединение каналов

• Последовательное соединение: увеличение выходного напряжения до 60 В.
• Параллельное соединение: увеличение выходного тока до 6 А.
• Гибкость: настройка конфигурации под требования нагрузки.
• Управление: синхронизация режимов через интерфейс.
• Применение: питание устройств, требующих повышенного напряжения или тока.

Особенность источника питания 1142/1 — возможность объединения каналов для расширения выходных характеристик. При последовательном соединении каналов 1 и 2 можно получить выходное напряжение до 60 В при токе до 3 А, что востребовано при тестировании высоковольтных драйверов, сервоприводов и усилителей мощности. Параллельное объединение каналов позволяет увеличить максимальный ток до 6 А при сохранении напряжения 30 В, что полезно при питании мощных светодиодных сборок, электродвигателей и других потребителей с большим пусковым током. Третий канал на 5 В остаётся независимым и может использоваться для питания логических цепей даже при объединении первых двух каналов.

Питание удалённой нагрузки

• 4-проводная схема: компенсация падения напряжения на соединительных проводах.
• Remote Sensing: измерение напряжения непосредственно на нагрузке.
• Точность: заданное значение поддерживается на клеммах потребителя.
• Длинные линии: работа с нагрузкой, удалённой от прибора.
• Калибровка: автоматическая коррекция выходного напряжения.

Возможность подключения нагрузки по 4-проводной схеме в источнике питания 1142/1 позволяет компенсировать падение напряжения в соединительных кабелях, вызванное значительными токами (до 3 А на канал). В стандартном двухпроводном подключении напряжение на нагрузке может отличаться от заданного из-за сопротивления проводов. Четырёхпроводная схема использует отдельные пары проводов для подачи тока и для измерения напряжения непосредственно на клеммах нагрузки, что позволяет источнику питания 1142/1 корректировать выходное напряжение и гарантировать точное значение на потребителе. Это особенно важно при питании удалённых датчиков, испытании кабельных изделий или отладке распределённых систем питания в 19-дюймовых стойках, где прибор монтируется в стандартный шкаф.

Благодаря трём независимым каналам с напряжением до 30 В и током до 3 А каждый, суммарной мощности 195 Вт, возможности последовательного и параллельного объединения каналов, а также 4-проводному подключению нагрузки, источник питания Акип 1142/1 является мощным инструментом для лабораторных, производственных и учебных задач. Программирование через интерфейсы RS-232 и USB, высокая дискретность установки 1 мВ и 1 мА и линейная топология обеспечивают точность, гибкость и чистоту выходного сигнала, востребованные при работе с прецизионной электроникой и сложными испытательными комплексами.
