АКИП-1136K-20-180 Источник питания

Источник питания Акип 1136K-20-180 представляет собой высокомощный линейный источник питания с выходной мощностью 3600 Вт, выполненный в 19-дюймовом подкатном шкафу. Прибор обеспечивает выходное напряжение до 20 В и ток до 180 А, что делает его оптимальным решением для питания низковольтных высокотоковых нагрузок. Данная модель предназначена для лабораторных стендовых испытаний, отладки мощной силовой электроники, ремонта электроприводов и производственных проверок, где требуется высокая стабильность выходного тока и минимальный уровень пульсаций. Источник питания 1136K-20-180 оснащен функцией формирования сигнала произвольной формы и поддерживает импорт реальных сигналов из систем регистрации данных, что расширяет его применение в исследовательских и прикладных задачах.

Выходные параметры

Источник питания 1136K-20-180 предоставляет широкие возможности для питания мощных низковольтных нагрузок с высокой точностью регулировки тока и напряжения. Благодаря огромному выходному току прибор востребован при тестировании мощных аккумуляторов, электролизеров, сварочных установок и систем электропитания серверных стоек.

• Максимальное напряжение: 20 В по первому каналу, что оптимально для питания низковольтных шин и сильноточных цепей.
• Максимальный ток: 180 А, позволяющий питать потребители с очень высоким током потребления, включая мощные зарядные станции и гальванические ванны.
• Максимальная мощность: 3600 Вт — обеспечивает запас по мощности для проведения испытаний в тяжелых нагрузочных режимах без риска перегрузки источника.
• Тип преобразования: линейный, гарантирующий низкий уровень пульсаций и высокую стабильность выходных параметров при любых нагрузках.
• Скорость нарастания и спада напряжения: 2 В/мкс, позволяющая моделировать динамические процессы и переходные режимы в реальном времени.

Структура и управление

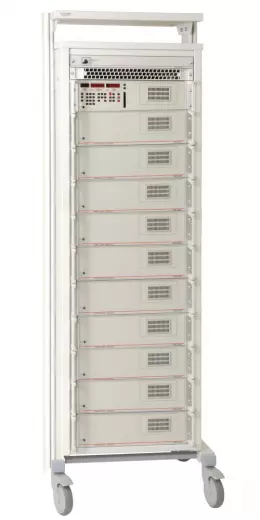

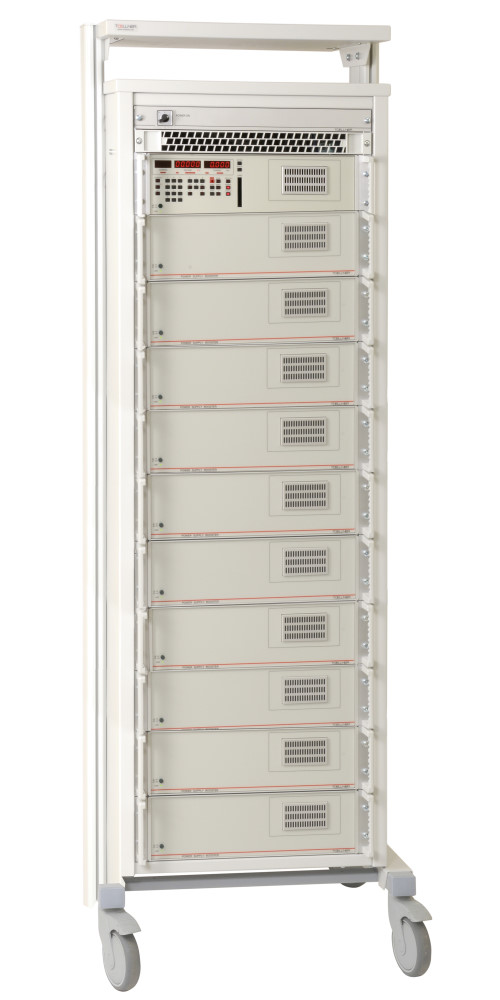

Конструкция 1136K-20-180 включает 11 блоков: управляющий модуль и 10 блоков усиления, смонтированных в подкатном 19-дюймовом шкафу. Такое исполнение обеспечивает высокую надежность, удобство обслуживания и оптимальное распределение тепловыделения при работе с большими токами.

• Форм-фактор: 19" подкатной шкаф, который легко интегрируется в стандартные стойки и перемещается по лаборатории.
• Питание: 3-фазное, обеспечивающее подключение к промышленной сети без дополнительных согласующих устройств.
• Управляющий модуль: выполняет функции задания режимов, мониторинга и координации работы всех десяти блоков усиления.
• Выход обратной связи Sense: компенсирует падение напряжения в соединительных проводах, поддерживая заданное значение напряжения непосредственно на нагрузке, что критично при токах 180 А.
• Интерфейсы: GPIB и аналоговый, а также опциональный USB для гибкого управления и интеграции в автоматизированные системы.

Программирование и интерфейсы

Встроенная возможность программирования делает 1136K-20-180 удобным инструментом для автоматизированных испытательных комплексов. Прибор способен воспроизводить сложные последовательности изменения напряжения и тока, необходимые для тестирования электронных устройств в различных режимах.

• Интерфейс GPIB: обеспечивает высокоскоростной обмен данными с управляющим компьютером и другими приборами стенда.
• Аналоговый интерфейс: позволяет управлять источником через внешние аналоговые сигналы, что упрощает интеграцию с устаревшим или специализированным оборудованием.
• Опциональный интерфейс USB: предоставляет удобное подключение к современным ПК для настройки, управления и сбора данных.
• Функция формирования сигнала произвольной формы: дает возможность генерировать нестандартные формы выходного напряжения, имитируя реальные условия эксплуатации.
• Импорт реальных сигналов: позволяет загружать цифровые данные из файлов, что обеспечивает точное воспроизведение сигналов, зарегистрированных в ходе эксплуатации оборудования.

Применение и особенности

Линейный источник питания 1136K-20-180 находит применение в лабораторной практике, при ремонте и на производстве благодаря высокой точности и стабильности выходных характеристик при сверхвысоких токах. Его особенности раскрывают возможности для выполнения ответственных испытаний.

• Лабораторные исследования: тестирование характеристик силовых ключей, трансформаторов и магнитных элементов при различных режимах питания с большими токами.
• Отладка электроники: обеспечение питания разрабатываемых устройств на этапе отладки с возможностью точной регулировки параметров.
• Стендовые испытания: проверка устройств защиты, стабилизаторов и преобразователей в статических и динамических режимах при высоких токах.
• Производственные проверки: использование в качестве источника питания на испытательных линиях для проверки готовой продукции, включая мощные электроприводы.
• Учебный процесс: демонстрация работы мощных линейных источников питания студентам радиотехнических специальностей.

Источник питания 1136K-20-180 может поверяться в аккредитованных лабораториях, что подтверждает его соответствие заявленным метрологическим характеристикам. Прибор требует подключения к трехфазной сети и наличия достаточного пространства для размещения шкафа. Высокая скорость нарастания и спада выходного напряжения (2 В/мкс) позволяет использовать источник в динамических испытаниях, где важны переходные характеристики. Встроенная обратная связь Sense гарантирует точность поддержания напряжения на нагрузке даже при значительной длине кабелей и сверхвысоких токах, что особенно актуально при работе с удаленными объектами. Возможность импорта цифровых сигналов из внешних систем регистрации данных расширяет функциональность прибора, позволяя воспроизводить реальные профили питания, записанные в процессе эксплуатации оборудования. Архитектура с одиннадцатью блоками усиления обеспечивает высокую надежность и ремонтопригодность, сокращая время простоя при техническом обслуживании.
